Módulo Transistor Powerex KS624530 (PRX) – Darlington Bipolar 300A

El Powerex KS624530 es un semiconductor de potencia de la “vieja escuela”, conocido por su robustez extrema y capacidad para soportar picos de carga que daíarían a los componentes modernos más frágiles. Fabricado por Powerex (la alianza estratégica entre General Electric y Mitsubishi), este módulo combina la ingeniería americana con la precisión de fabricación japonesa. Su arquitectura interna es un Transistor Darlington NPN, lo que significa que integra dos transistores en cascada para ofrecer una amplificación de corriente muy elevada, permitiendo controlar cargas masivas con una seíal de base pequeía.

Condición y Verificación Técnica del Transistor Powerex KS624530
Este producto se ofrece en condición de USADO. Entendemos que la fiabilidad es no negociable en la industria:

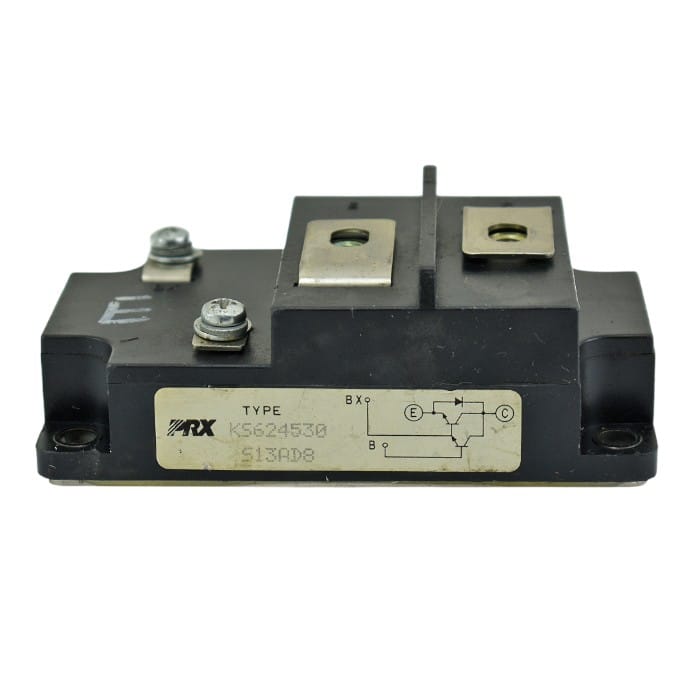

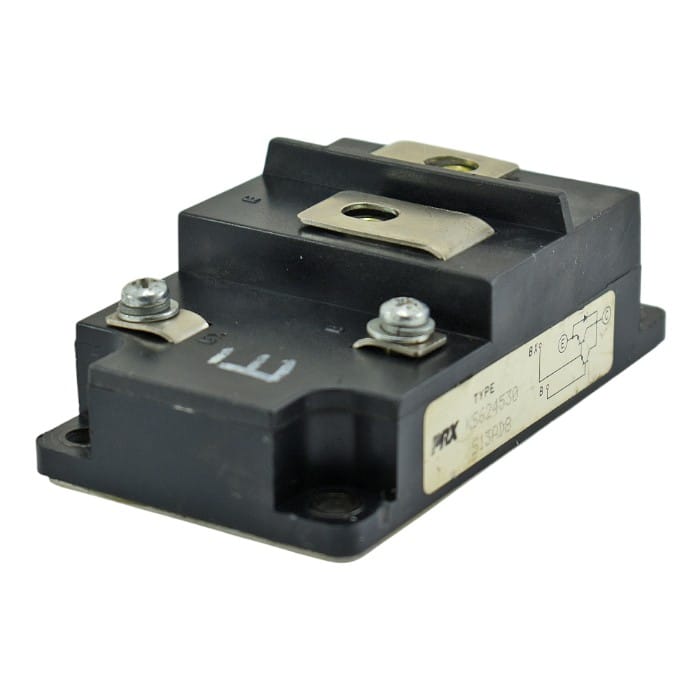

• Estado Físico: El módulo presenta la carcasa negra estándar de la industria (tipo “Brick”). Puede mostrar marcas superficiales o escritura de inventario (como se ve en las fotos reales), pero los terminales de tornillo y la base metálica de disipación están en condiciones operativas.

• Pruebas Realizadas: Al no disponer de un banco de carga dinámica, realizamos una verificación estática rigurosa con multímetro:

  1. Sin Cortocircuitos: Se verifica resistencia infinita entre Colector y Emisor (C-E) en estado de reposo.

  2. Uniones Sanas: Se comprueba la caída de diodo correcta entre Base y Emisor (B-E) y el funcionamiento del diodo “Speed-up” interno.

  3. Diodo de Marcha Libre: Se verifica la continuidad del diodo antiparalelo interno entre Emisor y Colector.

Especificaciones Técnicas del Transistor Powerex KS624530

• Marca: Powerex (PRX).

• Modelo: KS624530.

• Configuración: Single Darlington Transistor (Interruptor íšnico).

• Corriente de Colector (Ic): 300 Amperios.

• Voltaje Colector-Emisor (Vceo): 450V (Sostenido) / 600V (Bloqueo máximo estimado).

• Terminales: B (Base), C (Colector), E (Emisor), BX (Base Auxiliar para apagado rápido).

• Tecnología: Bipolar de Unión (BJT) de alta potencia.

• Aislamiento: Baseplate aislado a 2500V.

Aplicaciones y Usos:

El Powerex KS624530 es vital para el mantenimiento de la infraestructura industrial existente. No es un IGBT, es un BJT Darlington, lo que lo hace insustituible en circuitos diseñados para esta tecnología:

• Controladores de Motores DC: Choppers para montacargas eléctricos y grías puente antiguas.

• Fuentes de Alimentación: Etapas de regulación en soldadoras industriales grandes.

• Inversores PWM: Generaciones anteriores de variadores de frecuencia (VFD) de 230V/460V.

• Sistemas de Ascensores: Control de tracción en elevadores de la era de los 90.

Historia de la Marca: Powerex (PRX)
Cuando vea el logo “PRX” en un módulo negro, está viendo historia industrial. Powerex se formó en 1986 combinando las divisiones de semiconductores de potencia de Westinghouse, GE y Mitsubishi Electric. Este linaje garantiza que el módulo KS624530 cumple con los estándares más exigentes de calidad térmica y eléctrica. A menudo, estos módulos son mecánicamente intercambiables con la serie QM de Mitsubishi, ofreciendo una flexibilidad excelente para el técnico de reparación.

Preguntas Frecuentes (FAQ)

¿Es el Powerex KS624530 un IGBT?
No, técnicamente es un Transistor Darlington Bipolar (BJT). Aunque visualmente se parece a un IGBT y cumple una función similar (conmutar potencia), se controla por corriente (Base) y no por voltaje (Gate). No debe sustituirse por un IGBT a menos que se modifique también el circuito de disparo (Driver).

¿Qué significan las terminales B, C, E y BX?
Son las conexiones estándar del transistor:

• C (Colector): Entrada de alta corriente (+).

• E (Emisor): Salida de alta corriente (-).

• B (Base): Entrada de seíal de control.

• BX: Conexión a la base del segundo transistor interno, usada a menudo para acelerar el apagado o conectar resistencias externas.

¿Cómo instalo correctamente este módulo usado?
La gestión térmica es crítica. Debe limpiar perfectamente la superficie del disipador de calor y la base del módulo con alcohol isopropílico. Aplique una capa fina y uniforme de pasta térmica nueva. Apriete los tornillos de montaje gradualmente para asegurar un contacto perfecto sin romper la carcasa plástica.

¿Es compatible con la marca Mitsubishi?
Sí, Powerex es una empresa conjunta con Mitsubishi. Este módulo KS624530 es frecuentemente compatible y equivalente directo de la serie Mitsubishi QM300HA-24 o similares, compartiendo las mismas dimensiones físicas y características eléctricas.
