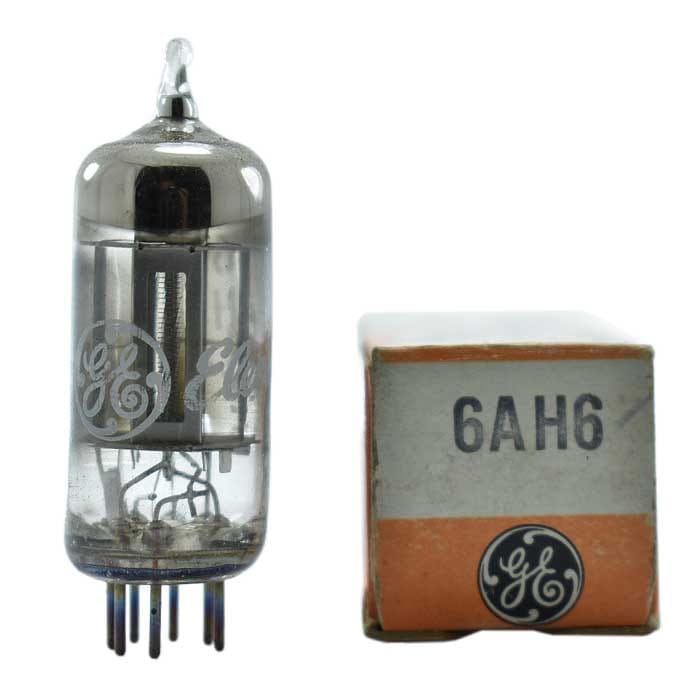

6AH6 GENERAL ELECTRIC TUBE PENTODE

El tubo de vacío 6AH6 es un pentodo diseñado para aplicaciones de amplificación de radiofrecuencia (RF) y frecuencia intermedia (IF) en equipos vintage.

Características Generales:

Tipo de Válvula: Pentodo.
Base: Miniatura de 7 pines (B7G).
Filamento: Voltaje: 6.3 V Corriente: 0.45 A.
Configuración: Pentodo de alta ganancia, diseñado para amplificación de RF e IF.
Aplicaciones: Amplificación de RF e IF en radios, televisores y equipos de comunicación.
Tensión de Placa Máxima: 300 V.
Disipación Máxima de Placa: 2.75 W.
Ganancia de Voltaje (μ): 200 (típico).
Transconductancia (gm): 9000 µmhos (típico).
Resistencia de Placa (rp): 0.8 MΩ (típico).

Curvas Características:

Las curvas de operación típicas muestran la relación entre la corriente de placa, el voltaje de placa y el voltaje de las rejillas. Estas curvas son ítiles para diseíar circuitos de amplificación de RF e IF.

Aplicaciones Típicas:

Amplificación de RF e IF en radios y televisores.
Equipos de comunicación antiguos.

Este tubo de vacío 6AH6 fue desarrollado en la década de 1940 por General Electric (GE), una compaíía líder en la industria de la electrónica y la defensa. Este tubo fue diseñado específicamente para aplicaciones de amplificación de RF e IF, donde se requería una alta ganancia y confiabilidad.

Características Destacadas:

Pentodo de Alta Ganancia: La 6AH6 GE tubo pentodo es de alta ganancia, lo que la hace ideal para amplificación de RF e IF.
Filamento de 6.3 V: Compatible con la mayoría de los sistemas de alimentación de la época.
Uso en Equipos Vintage: Fue ampliamente utilizado en radios, televisores y equipos de comunicación de las décadas de 1940 a 1960.

General Electric (GE) fue fundada en 1892 por la fusión de Edison General Electric Company y Thomson-Houston Electric Company. La compaíía se convirtió en un líder en la industria de la electrónica y la ingeniería, incluyendo la producción de tubos de vacío.

Hitos Importantes:

Aíos 1920-1930: GE comenzó a producir tubos de vacío para radios y equipos de comunicación. La compaíía se destacó por la calidad y confiabilidad de sus componentes.
Aíos 1940-1950: Durante la Segunda Guerra Mundial, GE contribuyó al esfuerzo bélico con la producción de tubos de vacío y otros componentes electrónicos para equipos de comunicación y radar.
Aíos 1950-1960: GE expandió su línea de productos para incluir televisores, radios y otros dispositivos electrónicos de consumo. La compaíía también desarrolló algunos de los primeros transistores, lo que marcó el comienzo de la transición de los tubos de vacío a la tecnología de estado sólido.
Aíos 1970-1980: Con la transición a la tecnología de estado sólido, la producción de tubos de vacío disminuyó, pero los tubos GE siguieron siendo apreciados por su calidad y durabilidad.

Legado:

GE dejó un legado duradero en la industria de la electrónica, con innovaciones que sentaron las bases para la tecnología moderna.
Sus tubos de vacío, como la 6AH6, siguen siendo apreciados por los entusiastas del audio vintage y los coleccionistas.
