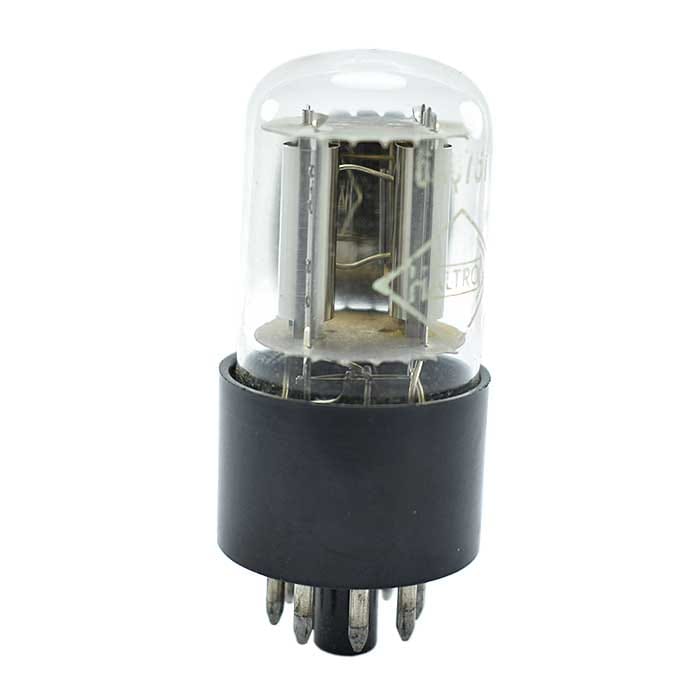

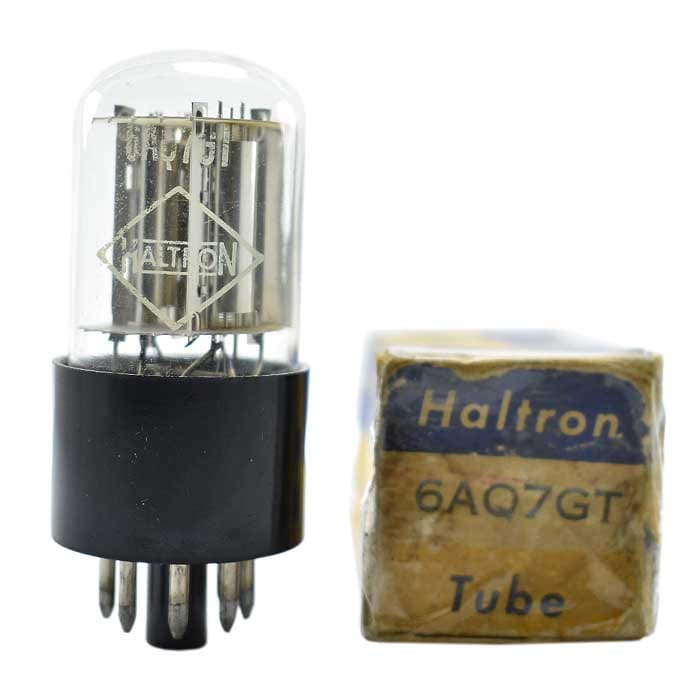

6AQ7GT HALTRON DOBLE DIODO TRIODO

6AQ7GT HALTRON DOBLE DIODO TRIODO.

El tubo de vacío 6AQ7GT es un doble diodo-triodo, diseñado para aplicaciones de detección y amplificación en equipos vintage.

Características Generales:

• Tipo de Válvula: Doble diodo-triodo.
• Base: Octal (base de 8 pines).
• Filamento:
  • Voltaje: 6.3 V.
  • Corriente: 0.3 A.
• Configuración: Dos diodos y un triodo en una sola envoltura.
• Aplicaciones: Detección de seíales y amplificación de audio en radios y equipos de comunicación.
• Tensión de Placa Máxima: 250 V.
• Tensión de Rejilla: -2 V.
• Corriente de Placa: 2.3 mA (típico).
• Resistencia de Placa (rp): 44 kΩ (típico).
• Coeficiente de Amplificación (μ): 70 (típico).
• Transconductancia (gm): 1600 µmhos (típico).

Curvas Características:

• Las curvas de operación típicas muestran la relación entre la corriente de placa, el voltaje de placa y el voltaje de rejilla para el triodo, así como las características de los diodos. Estas curvas son ítiles para diseíar circuitos de detección y amplificación.

Aplicaciones Típicas:

• Detección de seíales en radios AM.
• Amplificación de audio en radios y equipos de comunicación.
• Circuitos de detección de picos en equipos de medición y audio.

Esta válvula de vacío 6AQ7GT fue desarrollado en la década de 1950 por Haltron, una compaíía conocida por su participación en la industria de los tubos de vacío. Este tubo fue diseñado específicamente para aplicaciones de detección y amplificación de seíales en radios y equipos de comunicación.

Características Destacadas:

• Doble Diodo-Triodo: La 6AQ7GT contiene dos diodos y un triodo en una sola envoltura, lo que la hace ideal para circuitos de detección y amplificación.
• Filamento de 6.3 V: Compatible con la mayoría de los sistemas de alimentación de la época.
• Uso en Equipos Vintage: Fue ampliamente utilizado en radios y equipos de comunicación de las décadas de 1950 a 1970.

Haltron fue una compaíía que operó durante la primera mitad del siglo XX, especializada en la fabricación y distribución de tubos de vacío y otros componentes electrónicos. Aunque no es tan conocida como otras marcas líderes en la industria, Haltron jugó un papel importante en la producción de tubos de vacío para aplicaciones comerciales y militares.

Hitos Importantes:

1. Aíos 1940-1950: Haltron se destacó por la producción de tubos de vacío para radios y equipos de comunicación. La compaíía se enfocó en la calidad y confiabilidad de sus componentes.
2. Aíos 1950-1960: Durante la Guerra Fría, Haltron contribuyó al desarrollo de tubos de vacío para aplicaciones militares y de comunicación, incluyendo la producción de tubos como la 6AQ7GT.
3. Aíos 1970-1980: Con la transición a la tecnología de estado sólido, la producción de tubos de vacío disminuyó, pero los tubos Haltron siguieron siendo apreciados por su calidad y durabilidad.

Legado:

• Haltron dejó un legado en la industria de la electrónica, con innovaciones que contribuyeron al desarrollo de la tecnología de tubos de vacío.
• Sus tubos de vacío, como la 6AQ7GT, siguen siendo apreciados por los entusiastas del audio vintage y los coleccionistas.
