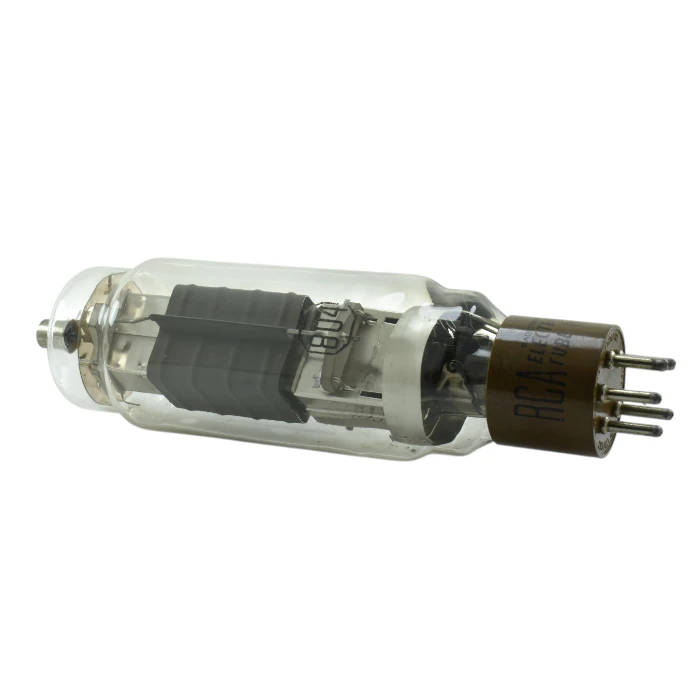

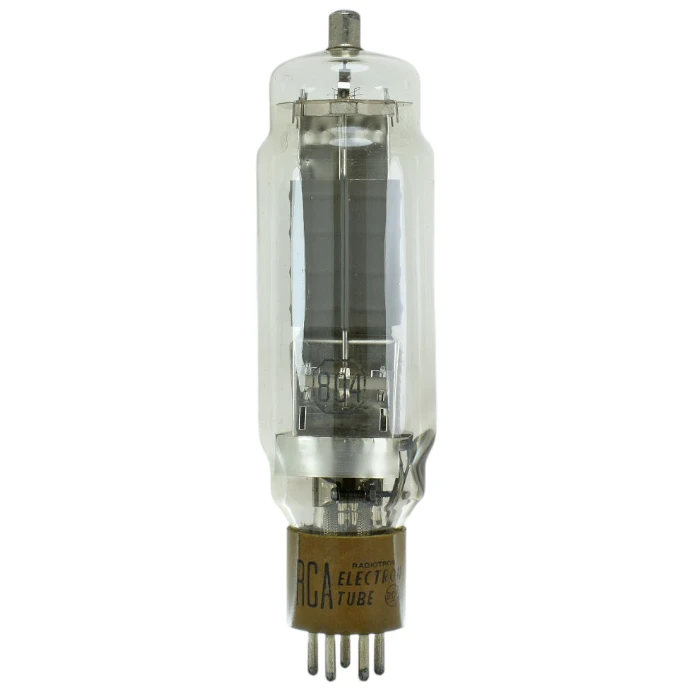

Directamente desde la era dorada de la electrónica, presentamos la legendaria RCA 804 Power Pentode. Este no es un tubo de vacío cualquiera; es un testimonio de la ingeniería y la calidad que convirtieron a RCA en un nombre icónico en todo el mundo. Su diseío fue un pilar en el mundo de la transmisión de radio durante décadas.
El Legado Inigualable de RCA (Radio Corporation of America)
Fundada en 1919, RCA no solo vendía productos; definía industrias. Desde el desarrollo de la radiodifusión comercial hasta la televisión en color, RCA estuvo a la vanguardia de la innovación. Sus tubos, a menudo comercializados bajo la marca “Radiotron”, eran el estándar de oro por su fiabilidad, consistencia y rendimiento superior. Poseer un tubo RCA como este 804 es tener en tus manos un componente fabricado en el apogeo de la excelencia en la ingeniería de tubos de vacío de Estados Unidos.
Análisis Técnico en Profundidad
El RCA 804 Power Pentode es un pentodo de potencia de calentamiento directo diseñado específicamente para servicio como amplificador de radiofrecuencia, oscilador o modulador. Su construcción de pentodo (con tres rejillas: control, pantalla y supresora) le otorga un alto factor de amplificación y una excelente aislación entre la entrada y la salida, lo que lo hace muy estable en aplicaciones de RF.
Especificaciones Técnicas Clave (Basadas en el Datasheet oficial de RCA):
| Parámetro | Valor | Notas |
| Tipo | Pentodo de Potencia (Power Pentode) | Alta ganancia y eficiencia |
| Cátodo | Filamento de Tungsteno Torizado | Calentamiento directo |
| Tensión de Filamento (Vf) | 7.5 Voltios | |
| Corriente de Filamento (If) | 3.0 Amperios | |
| Tensión Máxima de Placa | 1250 Voltios | En servicio CCS (Servicio Comercial Continuo) |
| Disipación Máxima de Placa | 40 Vatios | Excelente manejo de potencia térmica |
| Potencia de Salida Típica | ~55 Vatios (Clase C, telefonía) | |
| Frecuencia Máxima de Operación | 30 MHz (a plenas especificaciones) | Ideal para bandas de HF |
| Base | Mediana 5-Pin (UX-5) | |

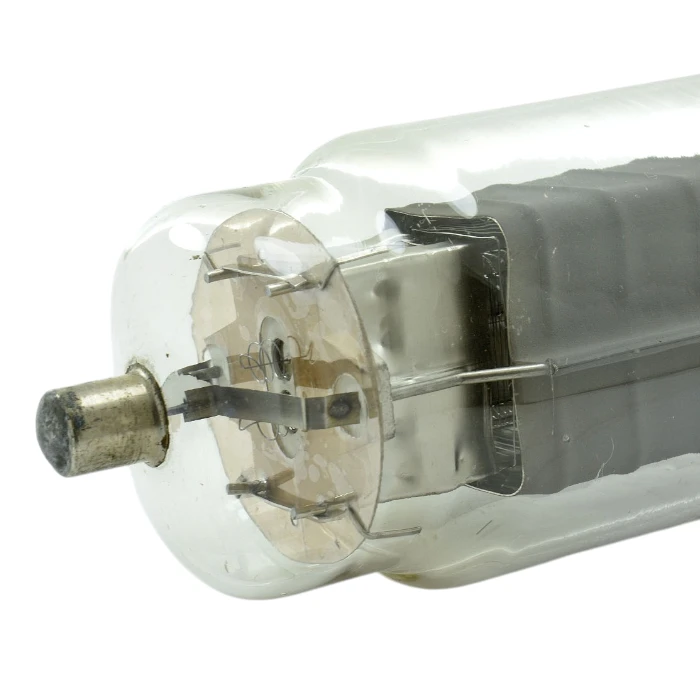

| Conexión de Placa | Capuchón superior (Top Cap) | Para aislación de alta tensión |
Aplicaciones y Usos Ideales
Este RCA 804 Power Pentode es una joya para los siguientes especialistas:
Restauradores de Radio Vintage y Radioaficionados: Es el tubo perfecto para la etapa final de potencia o la etapa excitadora (driver) en transmisores de HF clásicos. Su fiabilidad es ideal para restaurar equipos de marcas como Collins, Hallicrafters, o para construir un transmisor “homebrew” con un auténtico corazón vintage.
Coleccionistas de Componentes Electrónicos: Un RCA 804 en buen estado cosmético es una pieza de colección esencial, representando un hito en el diseío de tubos de transmisión.
Proyectos de Audio Experimentales (DIY): Aunque no es un tubo de audio convencional, su carácter de pentodo de alta ganancia puede ser utilizado por constructores experimentados para crear amplificadores de audio Single-Ended (SE) ínicos y de gran carácter. (Requiere un profundo conocimiento de circuitos de alta tensión).
Condición del Producto y Pruebas Realizadas œ…
Estado: Este es un tubo usado (pull), auténtico de la marca RCA, sin su caja original. La base y el cristal muestran el carácter de una pieza vintage.
Apariencia: El logo de RCA en la base es visible. La estructura interna es sólida y el cristal está claro, sin signos de “gas” o sobrecalentamiento.
Pruebas: Hemos realizado la prueba esencial de viabilidad: se ha verificado la continuidad del filamento y su correcto encendido a la tensión nominal. Esto confirma que el tubo está funcional en su nivel más básico. No se han realizado pruebas de emisión o transconductancia en un probador de tubos.
Preguntas Frecuentes (FAQ)
P: ¿Es este tubo un reemplazo para un 807 o 6L6?
R: No, en absoluto. El RCA 804 Power Pentode tiene una tensión de filamento completamente diferente (7.5V vs 6.3V), un pinout distinto (base de 5 pines) y características operativas de mucha mayor tensión y potencia. No son intercambiables.
P: ¿Qué significa que la conexión de placa esté en la parte superior?
R: Esta es una práctica de diseío comín en tubos de alta frecuencia y alta tensión. Separa el circuito de placa (alta tensión) de los circuitos de rejilla y filamento en la base, reduciendo la capacitancia interna y el riesgo de arcos eléctricos, lo que resulta en una operación más estable.
P: ¿Qué es lo especial de que sea un “pentodo”?
R: Un pentodo tiene tres rejillas. La rejilla supresora adicional (la tercera rejilla) previene inestabilidades que pueden ocurrir en los tetrodos a altas frecuencias, permitiendo obtener una mayor ganancia de amplificación de manera más estable y eficiente.
P: ¿Necesito un zócalo especial para este tubo?
R: Sí, necesita un zócalo de cerámica para base “Medium 5-pin” (UX-5), diseñado para manejar las tensiones asociadas con los tubos de transmisión.
