Presentamos una pieza robusta de la historia de la radiofrecuencia: el Tube 828 Beam Tetrode. Este tubo no es un simple componente de audio, sino una válvula de potencia diseñada para el exigente mundo de la transmisión de RF, donde la estabilidad, la potencia y la durabilidad son primordiales.
Sobre la Marca: Haltron y el Legado del 828 ï¸
Aunque el diseío original del tube 828 Beam Tetrode fue desarrollado por gigantes de la industria como RCA y fabricado por empresas de renombre como General Electric, el ejemplar que ofrecemos lleva la marca Haltron. Haltron (Hall Electric Ltd.) fue una prestigiosa firma británica conocida por seleccionar, probar y re-etiquetar tubos de alta calidad de los mejores fabricantes del mundo (como Mullard, GEC, y otros). Comprar un tubo Haltron a menudo significaba obtener un componente de primera línea, cumpliendo con rigurosos estándares de calidad. Este tubo encarna ese legado de rendimiento confiable.
Análisis Técnico en Profundidad
El tube 828 Beam Tetrode es un tetrodo de haz dirigido de calentamiento directo. Su diseío interno, con placas de alineación de haz, minimiza la emisión secundaria de la rejilla pantalla, permitiendo una mayor eficiencia y potencia de salida en comparación con los tetrodos convencionales. Es famoso por su linealidad y su capacidad para operar a altas tensiones de placa.
Especificaciones Técnicas Clave del tube 828 Beam Tetrode (Basadas en el Datasheet oficial de RCA):
| Parámetro | Valor | Notas |
| Tipo | Tetrodo de Haz Dirigido (Beam Tetrode) | Para aplicaciones de RF |
| Cátodo | Filamento de Tungsteno Torizado | Calentamiento directo |
| Tensión de Filamento (Vf) | 10.0 Voltios | |
| Corriente de Filamento (If) | 3.2 Amperios | |
| Tensión Máxima de Placa | 1250 Voltios | En servicio CCS (Servicio Comercial Continuo) |
| Disipación Máxima de Placa | 60 Vatios | Capacidad de manejo de alta potencia |
| Potencia de Salida Típica | ~170 Vatios (Clase C, telefonía) | |
| Frecuencia Máxima de Operación | 60 MHz (a plenas especificaciones) | |
| Base | Jumbo 4-Pin (J4-1) | |
| Conexión de Placa | Capuchón superior (Top Cap) |
Aplicaciones y Usos Ideales
Este tube 828 Beam Tetrode está dirigido a un píblico técnico y especializado:
Radioaficionados (Ham Radio): Es la elección perfecta para la etapa final de potencia (PA) en transmisores de HF caseros (DIY) o para la restauración de equipos de radio vintage. Su robustez lo hace ideal para operar en modos como CW, AM y SSB.
Amplificadores de RF Industriales: Utilizado en equipos de calentamiento por inducción, soldadura dieléctrica de plásticos y otras aplicaciones industriales que requieren una fuente de RF estable y potente.
Proyectos de Audio de Alta Potencia (DIY Extremo): Para el audiófilo aventurero, el 828 puede ser utilizado para construir impresionantes amplificadores de audio Single-Ended (SE) o Push-Pull (PP), capaces de entregar una potencia masiva con un sonido ínico. (Nota: Requiere experiencia en circuitos de alta tensión).
Condición del Producto y Pruebas Realizadas œ…

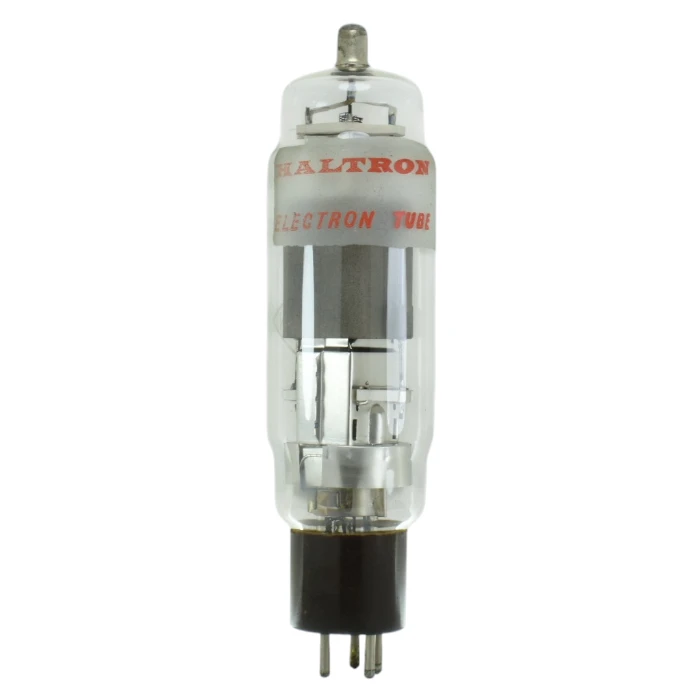

Estado: Este es un tubo usado (pull), sin su caja original. La serigrafía de la marca Haltron es visible, como se muestra en las fotos.
Apariencia: El cristal está claro y la estructura interna se ve en excelentes condiciones, sin signos de sobrecalentamiento o daío físico.
Pruebas: Hemos realizado la prueba fundamental: se ha verificado la continuidad y el correcto encendido del filamento con una fuente de alimentación de laboratorio. Esto garantiza que el tubo no está “abierto” y es eléctricamente viable. No se han realizado pruebas de emisión o transconductancia.
Preguntas Frecuentes (FAQ)
P: ¿Qué es un “tube 828 Beam Tetrode” y por qué es mejor que un tetrodo normal?
R: Un tetrodo de haz dirigido (Beam Tetrode) incluye placas especiales que enfocan el flujo de electrones en haces. Esto suprime la “emisión secundaria” no deseada de la rejilla pantalla, resultando en mayor eficiencia, más potencia de salida y mejor linealidad.
P: ¿Puedo usar este tubo en un amplificador de guitarra?
R: No es recomendable. El tube 828 Beam Tetrode requiere una tensión de filamento de 10V y tensiones de placa muy altas (más de 1000V), que están muy por encima de lo que maneja un amplificador de guitarra estándar. Está diseñado para aplicaciones de RF, no de audio de guitarra.
P: ¿Qué significa que solo se ha probado el filamento?
R: Significa que hemos verificado la parte más básica y esencial del tubo: su calentador. Garantizamos que el tubo no está “muerto” o con el filamento roto a su llegada. La prueba de emisión completa requiere un probador de tubos de alta potencia que no poseemos.
P: La base parece grande. ¿Qué zócalo necesito?
R: Este tubo utiliza una base “Jumbo 4-pin” (a veces llamada UXC-4). Asegírate de tener el zócalo cerámico adecuado, diseñado para tubos de transmisión de alta tensión.
