Tubo Eimac 4-400A TETRODO RF
Este tubo es un tetrodo de transmisión usado principalmente en equipos de radio y transmisión. Su baja capacitancia entre rejilla y placa, y el bajo requerimiento de potencia de conducción, lo hacen ideal para amplificadores, osciladores y moduladores.
Es apreciado por su alta capacidad de disipación de potencia y calidad.
Características:
- Potencia de disipación de placa: 400 vatios
- Enfriamiento: Aire
- Corriente de filamento: 5.0 amperios
- Voltaje de filamento: 5.0 voltios
- Voltaje de placa máximo: 4000 voltios
- Corriente de placa máxima: 500 mA
- Capacitancia entre rejilla y placa: 0.5 pF (aproximadamente)
- Aplicaciones comunes: Amplificadores de RF, osciladores y moduladores.
Diseño estructural del Tubo Eimac 4-400A:
- Anodo: De construcción robusta, diseñado para soportar altas corrientes y voltajes.
- Rejillas: Dos rejillas de control que permiten un mejor control de las corrientes dentro del tubo, mejorando la eficiencia y la linealidad.
- Filamento: Diseñado para operar a 5 voltios y consumir 5 amperios, asegurando una emisión de electrones estable.
Rendimiento eléctrico del tubo Tubo Eimac 4-400A:
- Frecuencia operativa: Capaz de operar eficientemente en frecuencias de hasta 110 MHz.
- Capacitancias internas: Baja capacitancia interna que reduce las pérdidas por capacitancia parásita, mejorando el rendimiento en alta frecuencia.
Aplicaciones típicas del tubo Tubo Eimac 4-400A
- Radiodifusión: Usado en transmisores de alta potencia para estaciones de radio.
- Equipos militares y de aviación: Utilizado en equipos de comunicaciones por su fiabilidad y robustez.
- Laboratorios de investigación: Para experimentos de alta frecuencia y potencia.
Ventajas:
- Robustez y durabilidad: Diseñado para soportar condiciones de operación difíciles, como variaciones de voltaje y alta temperatura.
- Versatilidad: Adecuado para una amplia gama de aplicaciones en RF.
- Eficiencia: Alta eficiencia en la conversión de energía, lo que reduce los costos operativos.

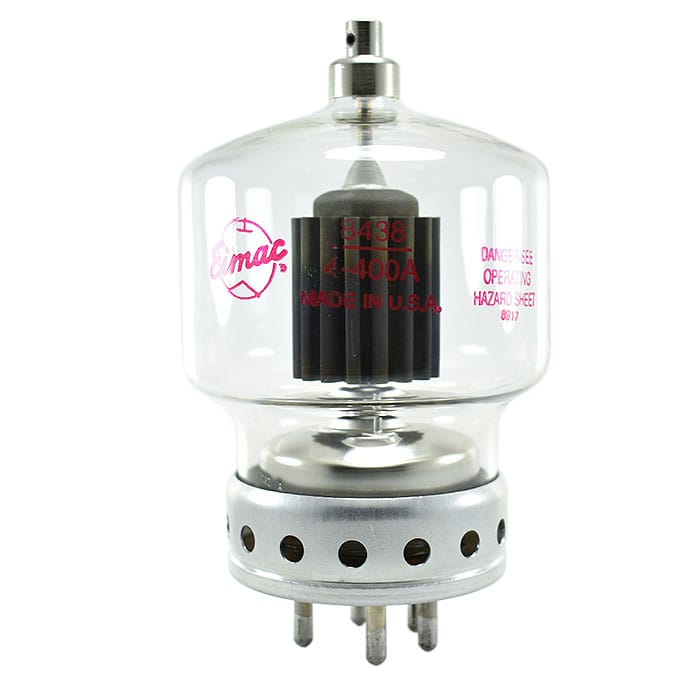

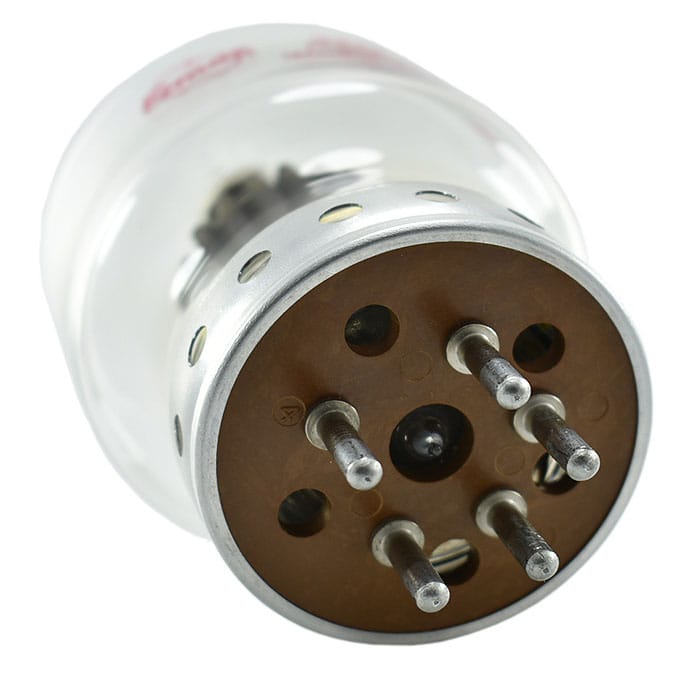

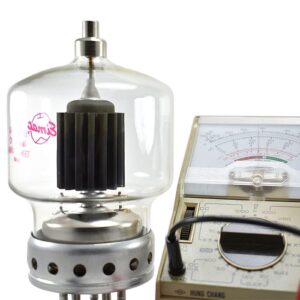

Tenemos a la venta un tubo Eimac 4-400A de la marca Eimac. Este tubo parece ser usado, pero el filamento se encuentra en buen estado, como se puede apreciar en las fotografías adjuntas. Es importante mencionar que esta es la única prueba que tenemos del estado del tubo.
Por otro lado, la caja en la que viene el tubo se encuentra en condiciones regulares. Es importante destacar que no ofrecemos garantía para este tubo.
