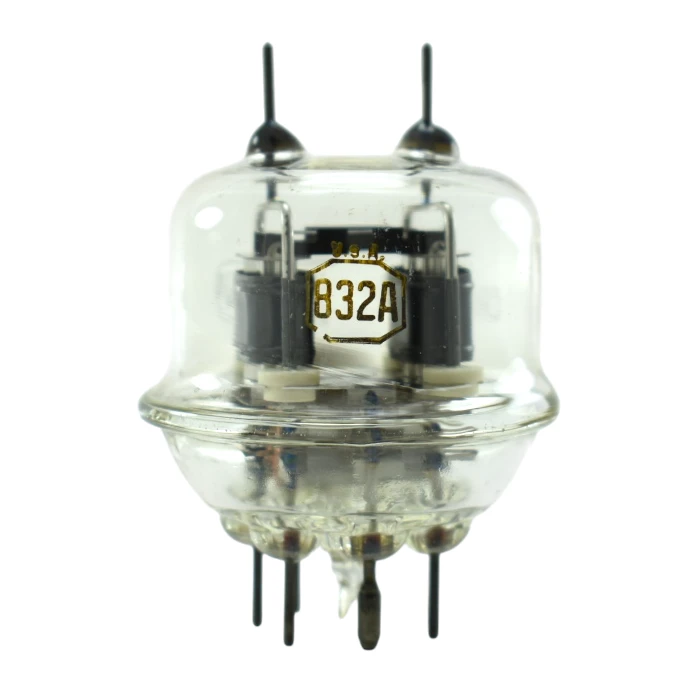

RCA 832A Dual Beam Power Tube – Válvula JAN para VHF y Audio
Presentamos el legendario RCA 832A Dual Beam Power Tube, un tubo que demuestra que las grandes cosas vienen en paquetes pequeíos. Este componente ínico alberga dos tetrodos de haz dirigido (beam power tetrodes) en una sola envoltura de vidrio, diseñados para operación balanceada en push-pull hasta la banda de VHF. Fabricado bajo la estricta especificación militar JAN (Joint Army-Navy), este tubo no solo es una pieza histórica de las comunicaciones, sino también un favorito de culto entre los constructores de amplificadores de audio de alta gama.
Diseío Innovador: Un Amplificador Push-Pull en un Solo Tubo
La genialidad del 832A es su construcción interna. Con un cátodo comín, dos rejillas y dos placas separadas, está perfectamente diseñado para circuitos push-pull. Esto simplifica enormemente el diseío de amplificadores y transmisores, reduce el tamaío y garantiza un rendimiento balanceado, especialmente en altas frecuencias.
š ï¸ Nota Importante sobre la Condición y Pruebas:

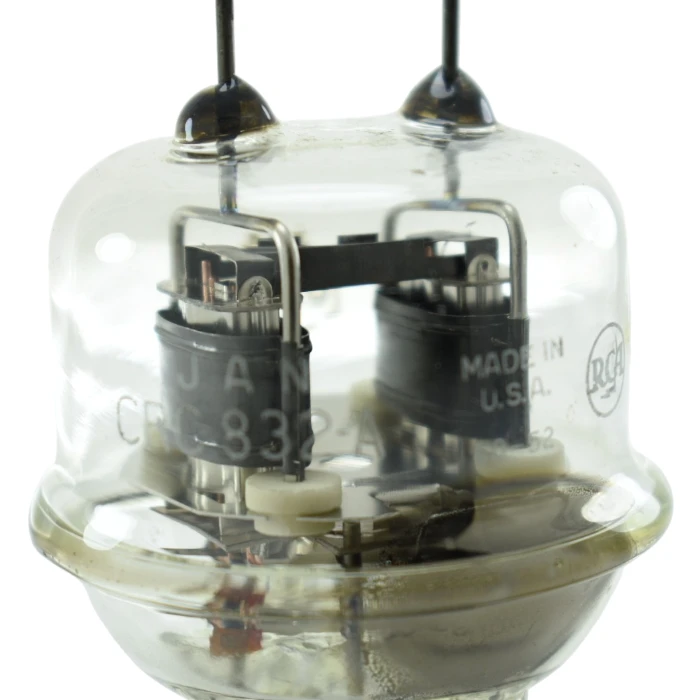

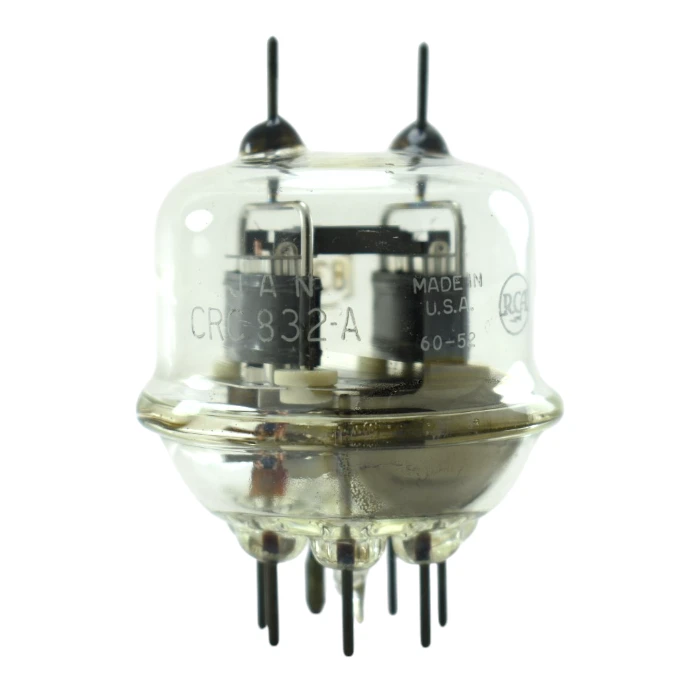

Condición: Este es un artículo vintage, sin su caja original. Su estado de uso es desconocido (podría ser NOS – New Old Stock o recuperado de equipo). La marca JAN CRC (Canadian Royal Canteen?) y el código de fecha “60-52” indican su fabricación en la semana 52 de 1960.
Pruebas: No se han realizado pruebas funcionales o de emisión.
Garantía: Este componente se vende estrictamente en condición “tal cual” (as-is), como un componente para especialistas, restauradores y coleccionistas. No se ofrece ninguna garantía de funcionamiento. Las fotografías corresponden exactamente al producto que recibirá.
š™ï¸ Especificaciones Técnicas Detalladas (Basadas en Datasheet):
Tipo de Tubo: Doble Tetrodo de Haz Dirigido (Dual Beam Power Tetrode).
Cátodo: Comín, Calentado indirectamente.
Voltaje del Filamento (Vf): 6.3V o 12.6V (conexión serie/paralelo).
Paralelo (Pines 1 y 7): 6.3V @ 1.6A
Serie (Pin 1 y 7 puenteados): 12.6V @ 0.8A
Disipación Máxima de Placa (por unidad): 7.5 Watts (15W total).
Frecuencia Máxima de Operación: 200 MHz.
Base: Especial de 7 pines.
Conexiones de Placa: Dos terminales en la parte superior.
Aplicación Típica (Audio Clase AB1, Push-Pull):
Voltaje de Placa: 300 V
Potencia de Salida: 12.5 W
Aplicaciones y Usos:
El diseío ínico del RCA 832A Dual Beam Power Tube lo hace perfecto para:
Transmisores de VHF para Radioaficionados: Ideal como amplificador de RF final “push-pull” en equipos compactos para las bandas de 2 metros y superiores.
Amplificadores de Audio de Alta Fidelidad: Extremadamente popular en diseíos de baja potencia (3-5W en Single-Ended, hasta 12W en Push-Pull) conocidos por su claridad, detalle y musicalidad excepcionales.
Restauración de Equipos Militares: Esencial para radios de aviónica y equipos de comunicación “walkie-talkie” de la era de la Segunda Guerra Mundial y Corea.
Osciladores y Multiplicadores de Frecuencia: Su diseío balanceado es ideal para generar seíales de RF estables.
ï¸ Sobre el Fabricante: RCA (Radio Corporation of America)
RCA fue una fuerza dominante en la innovación electrónica del siglo XX. Su habilidad para crear componentes complejos y de alto rendimiento como el 832A, y producirlos bajo los más altos estándares de calidad militar, consolidó su legado. Un tubo RCA JAN como este no es solo un componente, es una pieza de la historia de la ingeniería en la que se puede confiar.
Preguntas Frecuentes (FAQ)
P: ¿Ha sido probado este tubo?
R: No. Este tubo se vende en condición “tal cual”, sin pruebas funcionales, como es comín para componentes vintage de este tipo.
P: ¿Necesito dos de estos tubos para un amplificador estéreo?
R: Sí. Aunque el 832A es un tubo “dual” para un canal push-pull, necesitarás un tubo por cada canal para un amplificador estéreo (dos tubos en total).
P: ¿Es difícil de usar en un proyecto de audio?
R: Requiere un poco más de cuidado que los tubos de audio estándar debido a las conexiones de placa en la parte superior, que manejan alto voltaje. Sin embargo, hay muchos esquemas y proyectos bien documentados en línea para guiar a los constructores de DIY.
P: ¿Qué significa “JAN CRC”?
R: “JAN” significa “Joint Army-Navy”, una especificación militar de EE. UU. “CRC” a menudo se asocia con “Canadian Royal Canteen” o “Communications Research Centre”, lo que podría indicar que este tubo fue fabricado para un contrato militar canadiense, cumpliendo con los estándares JAN.
