Válvula Rectificadora AZ11 Pope NOS Original
La válvula rectificadora AZ11 Pope es un componente fundamental para devolver a la vida receptores de radio europeos de mediados del siglo XX. Diseñada como un tubo de vacío rectificador de onda completa con calentamiento directo, su función principal es convertir la corriente alterna (AC) del transformador en corriente continua (DC) limpia y estable para alimentar el resto de las válvulas del circuito.
Estado del Producto y Pruebas Técnicas
Este artículo es estricto New Old Stock (NOS); es decir, es un componente nuevo que nunca ha sido utilizado en un circuito, almacenado durante décadas.

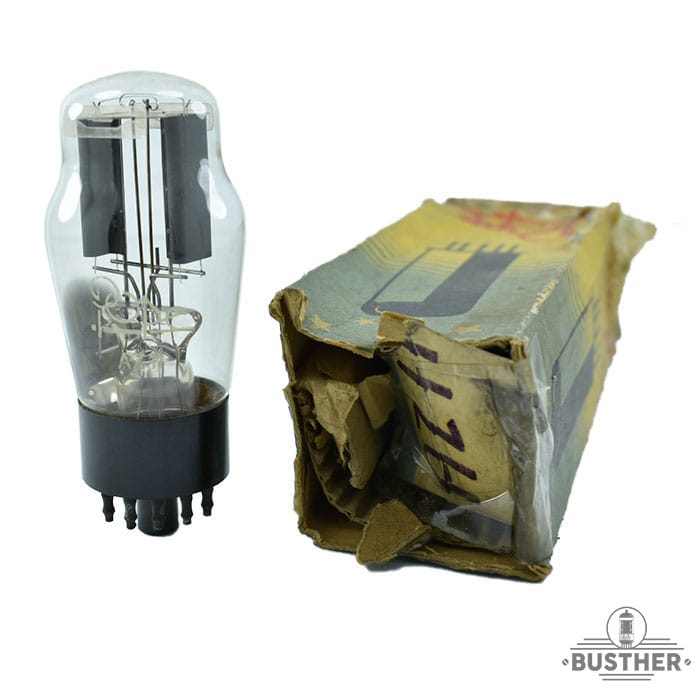

Caja: Se entrega en su empaque original de la marca Pope, el cual presenta desgaste notable y malas condiciones estéticas debido al paso del tiempo, lo que certifica su autenticidad.
Comprobación: Para garantizar la integridad básica del filamento y el funcionamiento diódico, se ha realizado una prueba de filamento en un probador Precision 612
Historia del Fabricante: La Calidad Pope / Philips
La marca Pope (Pope’s Metaaldraadlampenfabriek), originaria de Venlo, Países Bajos, fue uno de los pioneros en la iluminación y tubos de vacío europeos. Absorbida rápidamente por el gigante Philips, las válvulas comercializadas bajo la marca Pope salían de las mismas líneas de producción y pasaban los mismos controles de calidad que las válvulas Philips o Valvo. Poseer un tubo Pope es sinónimo de durabilidad, cristal de alta pureza y vacío perfecto, características muy superiores a las fabricaciones modernas.
¿Para quién está dirigido?
Técnicos de reparación y restauración de radios de válvulas (ej. Telefunken, Blaupunkt, Grundig, Philips).
Audiófilos puristas que construyen o reparan preamplificadores vintage.
Coleccionistas de historia de la electrónica y tubos de vacío europeos.
Aplicaciones Principales
Etapas de fuente de alimentación de rectificación de onda completa en receptores de radio superheterodinos, amplificadores de baja potencia de época y equipos de instrumentación analógica de las décadas de 1930 a 1950.
Especificaciones Técnicas Detalladas (Datasheet)
Tipo de Tubo: Rectificador de vacío de onda completa (Full-Wave Vacuum Rectifier).
Tipo de Cátodo: Calentamiento directo (Directly Heated).
Zócalo (Base): Y8A (Contactos laterales de 8 pines / Stahlröhrensockel).
Tensión de Filamento (Vf): 4.0 V (AC).
Corriente de Filamento (If): 1.1 A.
Tensión Máxima de Placa (Va max): 2 x 300 V (RMS) / 2 x 500 V (RMS) dependiendo de la configuración.
Corriente Máxima de Salida (Iout max): 100 mA (a 2x300V) / 60 mA (a 2x500V).
Capacidad Máxima del Condensador de Filtro: 60 µF.
Resistencia Mínima Limitadora (por ánodo): 75 Ω (a 300V) / 200 Ω (a 500V).
Equivalencias directas: AZ12 (con ligeras diferencias de corriente), UZ11 (versión de diferente filamento, no reemplazo directo, misma familia física).
Preguntas Frecuentes (FAQ)
¿Esta válvula es nueva o usada?
Es un componente NOS (New Old Stock). Es completamente nuevo, de antiguo stock de almacén, nunca instalado en un circuito. Su caja original se encuentra en malas condiciones, por mal almacenaje.
¿La caja está en perfectas condiciones?
No. La válvula posee su empaque original de la marca Pope, pero la caja se encuentra en malas condiciones estéticas debido a las décadas de almacenamiento. El tubo en su interior está impecable.
¿Cómo ha sido probada la válvula si es de antiguo stock?
Se ha utilizado un generador de funciones analógico para comprobar la continuidad del filamento y el comportamiento básico del diodo, asegurando que el tubo no está abierto ni en cortocircuito interno.
¿Sirve para reemplazar válvulas AZ1 u otras rectificadoras?
La AZ11 tiene especificaciones eléctricas muy similares a la AZ1, pero el zócalo es diferente. La AZ1 usa base Europea (pin) y la AZ11 usa contactos laterales (Y8A). Solo sirve como reemplazo directo si su equipo utiliza zócalo Y8A.
