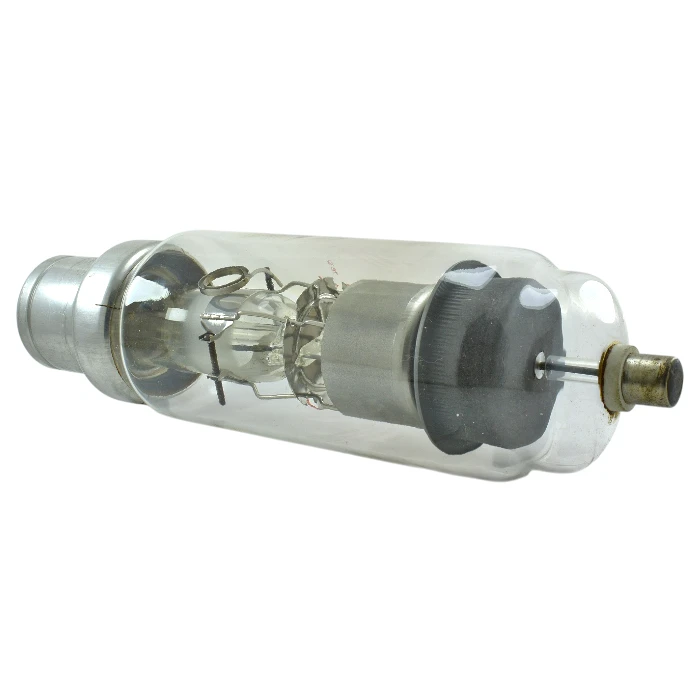

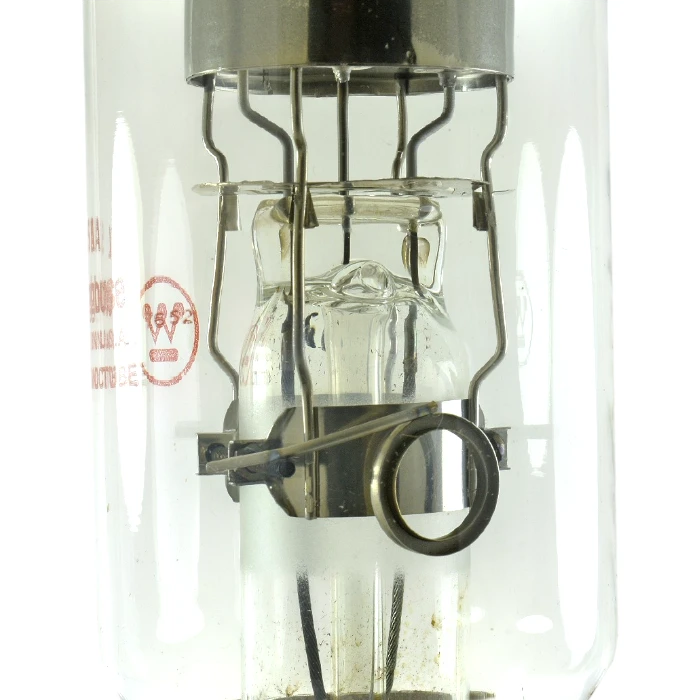

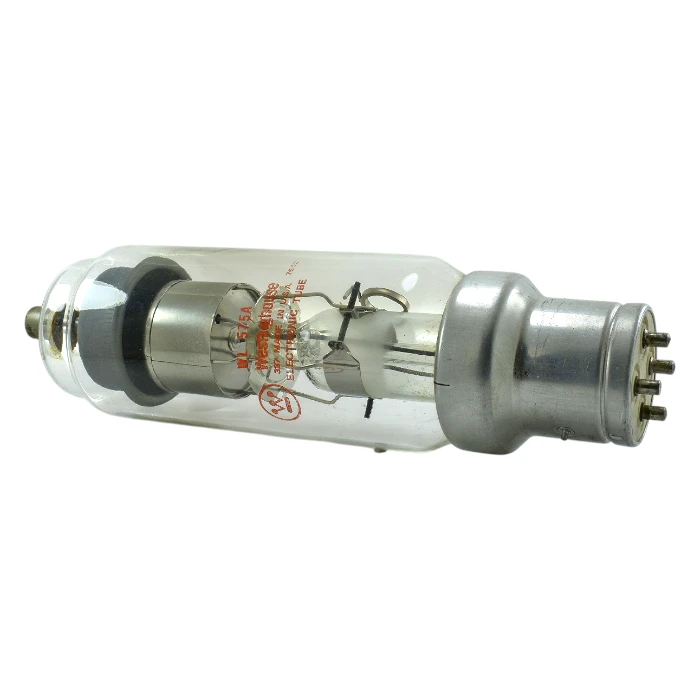

Westinghouse 575A Mercury Vapor Rectifier Tube – Rectificador Industrial de 15kV
Presentamos el Westinghouse 575A Mercury Vapor Rectifier Tube, un verdadero caballo de batalla de la rectificación de alta tensión. Fabricado por el gigante industrial estadounidense Westinghouse, este tubo fue diseñado para operar de manera fiable en entornos donde el alto voltaje y la alta corriente son la norma. Su robusta construcción y su impresionante capacidad de manejo de potencia lo convierten en un componente esencial para proyectos serios de restauración y construcción de equipos de alta potencia.
Nota Importante sobre la Condición y Pruebas:
Condición: Este es un artículo vintage, sin su caja original. Su estado de uso es desconocido (podría ser NOS – New Old Stock o recuperado de equipo). El código “77033” es probablemente un código de lote o de fecha de fabricación.
Pruebas: No se han realizado pruebas de emisión, solamente de filamento.
Garantía: Este componente se vende estrictamente en condición “tal cual” (as-is), como un componente para especialistas, restauradores y coleccionistas. No se ofrece ninguna garantía de funcionamiento. Las fotografías corresponden exactamente al producto que recibirá.
Especificaciones Técnicas Detalladas (Basadas en Datasheet):
El Westinghouse 575A Mercury Vapor Rectifier Tube es un rectificador de media onda de alta tensión.
Tipo de Tubo: Rectificador de Media Onda de Vapor de Mercurio.
Cátodo: Filamento recubierto de óxido.
Voltaje del Filamento (Vf): 5.0 Volts.
Corriente del Filamento (If): 10.0 Amperes.
Voltaje de Pico Inverso del Ánodo (PIV): 15,000 Volts (15 kV).
Corriente de Pico de Ánodo: 6.0 Amperes.
Corriente Media de Ánodo: 1.5 Amperes.
Caída de Voltaje en el Ánodo (típica): 10 Volts.
Tiempo de Calentamiento del Cátodo: 60 Segundos (1 minuto, mínimo).
Base: Especial “Jumbo” de 4 pines.
Conexión de Ánodo: Tapa superior (Top Cap).
Posición de Montaje: Estrictamente Vertical, con la base hacia abajo.
Aplicaciones y Usos de Alta Potencia:
Transmisores de Radiodifusión: Su aplicación principal, en las fuentes de alimentación de transmisores de AM y FM de mediana a alta potencia.
Calentamiento Industrial por RF: En los rectificadores de equipos para soldadura, endurecimiento y secado dieléctrico.
Equipos Científicos y Médicos: En fuentes de alimentación para los primeros aceleradores de partículas, equipos de rayos X de alta potencia y otros aparatos de laboratorio.
Fuentes de Alimentación de Audio de Alta Potencia: Para proyectos de amplificadores de válvulas de muy alta potencia (ej. 211, 845, etc.) donde se requiere una fuente de alimentación extremadamente robusta.
Sobre el Fabricante: Westinghouse
Fundada por George Westinghouse en 1886, Westinghouse Electric fue una de las compañías de ingeniería más grandes e influyentes del mundo. Como principal rival de General Electric, Westinghouse fue pionera en la transmisión de corriente alterna y un actor clave en el desarrollo de la tecnología de radio, radar y tubos de vacío. Sus productos son sinónimo de ingeniería robusta y una durabilidad legendaria, diseñados para las aplicaciones industriales más exigentes.
Preguntas Frecuentes (FAQ)
P: ¿Ha sido probado este tubo?
R: No. Este tubo se vende en condición “tal cual”, sin pruebas funcionales, como es comín para componentes industriales de alta potencia de esta era.
P: ¿Es similar a un 866A?
R: Es como un “hermano mayor” del 866A. Maneja un voltaje de pico inverso más alto (15kV vs 10kV) y una corriente media significativamente mayor (1.5A vs 0.25A). También requiere el doble de corriente de filamento (10A vs 5A).
P: ¿Por qué requiere un minuto de calentamiento?
R: El tiempo de calentamiento prolongado es crucial para que el mercurio líquido dentro del tubo se vaporice completamente. Aplicar alto voltaje antes de que esto ocurra puede causar un arco interno y daíar permanentemente el tubo.
P: ¿Brillará en azul como otros tubos de mercurio?
R: Sí, esa es la firma de operación de un rectificador de vapor de mercurio. Producirá un característico y brillante resplandor azul-violeta cuando conduzca corriente.
