Resistencia Westinghouse 12.6 Ohm Ajustable Alta Potencia (Estilo X28A5)
En elámbito de la restauración de equipos industriales y electrónicos antiguos, encontrar el valor exacto es la diferencia entre un equipo operativo y uno obsoleto. Presentamos la Resistencia Westinghouse 12.6 Ohm Ajustable, una pieza de ingeniería clásica fabricada por la Westinghouse Electric Corporation, líder histórico en sistemas de energía y tracción.
Características Técnicas y Diseío de la Resistencia Westinghouse 12.6 Ohm Ajustable
Este componente se distingue por su valor óhmico específico de 12.6 Ohms, una cifra poco comín en los componentes modernos estandarizados (que suelen saltar de 10 a 15 ohms).

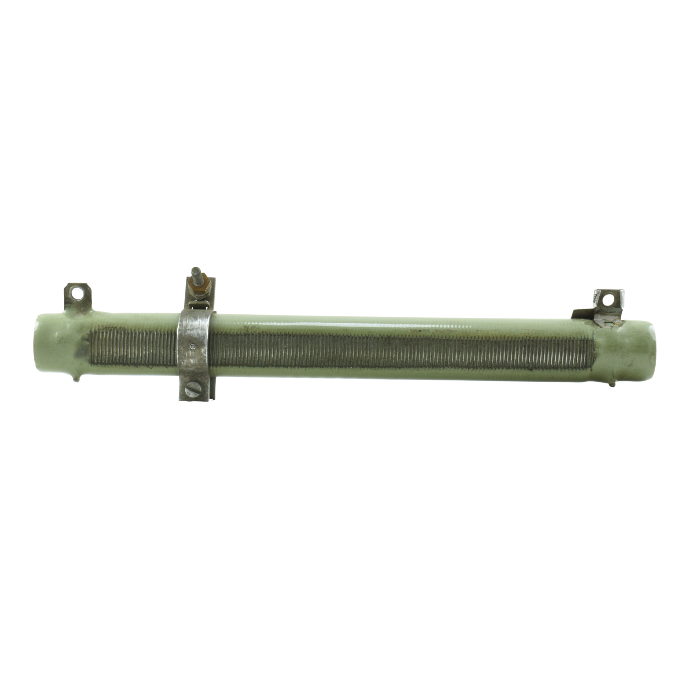

Tipo Ajustable: La unidad cuenta con una pista longitudinal donde el esmalte ha sido removido de fábrica para exponer el alambre. Una abrazadera metálica deslizante permite al técnico variar la resistencia desde casi 0 hasta los 12.6 Ohms completos, funcionando como un reostato de potencia o divisor de tensión ajustable.

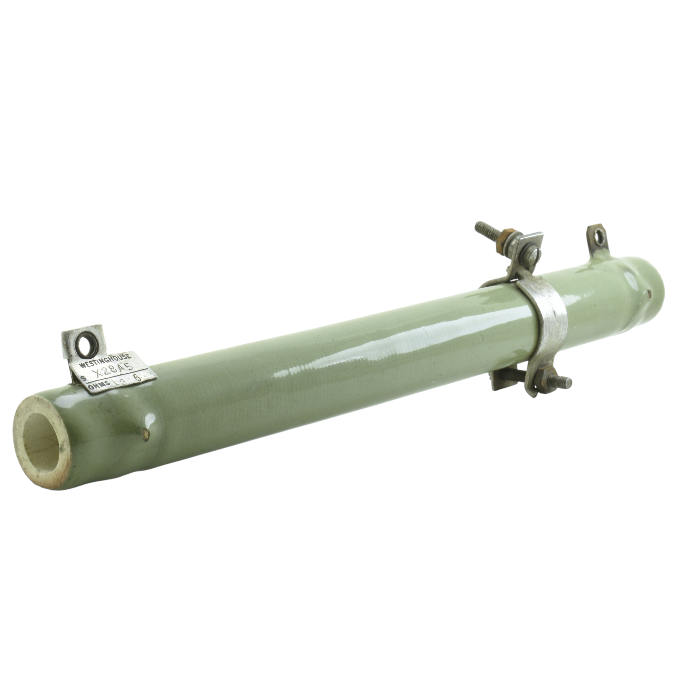

Construcción Vitrificada: El cuerpo cerámico de 20mm de diámetro y 240mm de largo está recubierto con esmalte vítreo de grado industrial, diseñado para soportar ciclos térmicos severos y proteger el alambre interno.
Potencia: Dada su longitud de 240mm (aprox. 9.5 pulgadas), esta unidad es capaz de disipar una cantidad considerable de calor (estimada entre 100W y 200W dependiendo de la ventilación), haciéndola apta para control de motores y bancos de carga.
Estado de Conservación (Transparencia Total)
Esta es una pieza Vintage / Usada. Como se evidencia en las fotografías, el componente muestra signos de su historia operativa:
Estética: Existe un desprendimiento del recubrimiento vitrificado (chipping) cerca de una de las terminales y marcas de oxidación natural en la abrazadera metálica y tornillería. Esto es puramente cosmético y comín en piezas de esta era.
Funcionalidad: A pesar de los detalles estéticos, la integridad del nícleo cerámico y, lo más importante, la continuidad del bobinado resistivo, han sido verificadas con multímetro. La pieza conduce electricidad correctamente y está lista para ser reinstalada.
Usos Recomendados:
Restauración de Controles Westinghouse: Reemplazo directo por nímero de parte X28A5.
Regulación de Campo: Ajuste fino de corriente en motores DC antiguos.
Circuitos de Calefacción: El valor de 12.6 Ohms coincide con tensiones de filamentos en equipos valvulares antiguos.
Adquiera esta Resistencia Westinghouse 12.6 Ohm Ajustable y asegure la autenticidad y funcionalidad de su proyecto de reparación con un componente original americano.
Ficha Técnica Estimada (Datasheet Specs)
Fabricante: Westinghouse Electric Corp.
Nímero de Estilo (Style No): X28A5.
Tipo: Power Wirewound Adjustable (Resistencia de potencia ajustable).
Resistencia Nominal: 12.6 Ω (Ohmios).
Potencia Estimada: Alta Potencia (Dimensiones sugieren rango 100W – 160W aire libre).
Mecanismo: Slider con tornillo de fijación.
Terminales: Orejetas (Lugs) de soldadura/tornillo.
Condición: Usada (Fully Tested).
Longitud Total: 240 mm.
Diámetro: 20 mm.
Montaje: Suspendido por terminales o arandelas cerámicas.
Preguntas Frecuentes (FAQ)
P: ¿El daío en la pintura (descarcaramiento) afecta su funcionamiento?
R: No. El desprendimiento del esmalte cerca de la terminal es un defecto cosmético comín en resistencias vitrificadas antiguas debido a la expansión térmica. Mientras el alambre debajo no esté roto (y hemos verificado que no lo está), la resistencia funciona perfectamente.
P: ¿Puedo usarla si necesito 10 Ohms o 5 Ohms?
R: ¡Sí! Esa es la gran ventaja de que sea una Resistencia Westinghouse 12.6 Ohm Ajustable. Puede mover la abrazadera para fijarla en 5 Ohms, 10 Ohms o cualquier valor hasta el máximo de 12.6 Ohms.
P: ¿Qué potencia real soporta?
R: Aunque por longitud se asemeja a las de 200W, su diámetro de 20mm es más delgado de lo habitual. Recomendamos usarla conservadoramente en el rango de 100W a 150W para asegurar una larga vida ítil, a menos que tenga ventilación forzada.
P: ¿Cómo se conecta?
R: Tiene dos terminales fijos en los extremos (para obtener 12.6 Ohms fijos) y una terminal en la abrazadera móvil. Se conecta usualmente entre un extremo y la abrazadera para obtener una resistencia variable.
