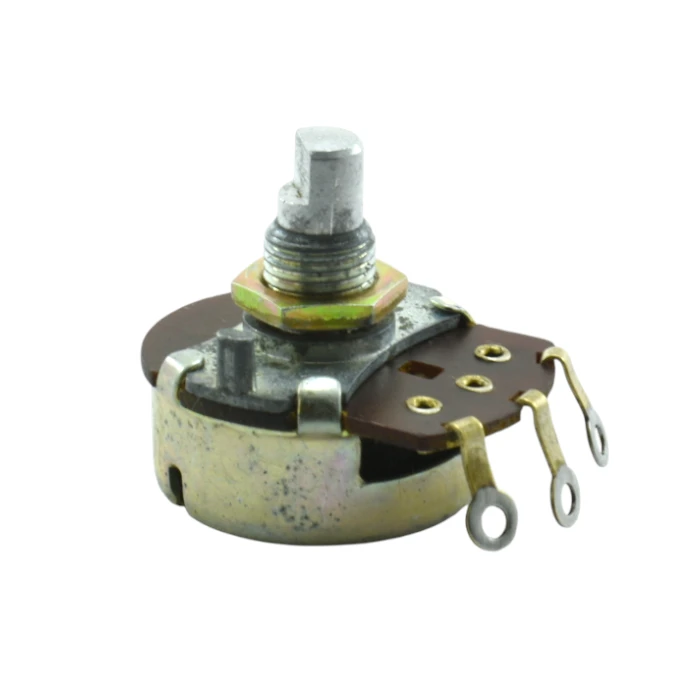

Potenciómetro Violet 10k Lineal Eje Corto Media Caña 6mm – Japón Vintage.
Calidad Japonesa OEM: El Potenciómetro Violet 10k Lineal Eje Corto
En la restauración de equipos electrónicos de las décadas de 1980 y 1990, a menudo nos encontramos con componentes personalizados que ya no se fabrican. Uno de los más buscados es el Potenciómetro Violet 10k Lineal Eje Corto, manufacturado por la prestigiosa firma japonesa Violet Electric Co., Ltd. (frecuentemente encontrada en equipos Sony, Panasonic y JVC de la época).
Decodificación Técnica: Curva y Construcción del Potenciómetro Violet 10k Lineal Eje Corto
Este componente lleva grabado el código “B10KΩ”. Es fundamental entender que, bajo el Estándar Industrial Japonés (JIS), la letra “B” designa una Curva Lineal. Esto significa que la resistencia varía proporcionalmente alángulo de giro. Esto lo diferencia de los potenciómetros de audio (Logarítmicos), haciéndolo ideal para controles de brillo, contraste, velocidad de motores, o ajustes de tono, pero no como control de volumen principal.
Su construcción incluye una carcasa metálica de 24mm que proporciona robustez mecánica y blindaje electromagnético, protegiendo la señal de ruidos parásitos.
El Factor Crítico: Eje Media Caña Corto
La característica que hace único a este Potenciómetro Violet 10k Lineal Eje Corto es su vástago.
Longitud: Con solo 6mm de largo, es un eje tipo “Stub” diseñado para espacios reducidos donde el componente va soldado cerca del panel frontal.
Forma: El perfil de Media Caña (D-Shaft) asegura que la perilla no patine y mantenga siempre la indicación correcta de la posición (mínimo a máximo).
Este tipo de eje es incompatible con perillas de tornillo prisionero estándar; requiere perillas específicas con interior en forma de “D”, comunes en televisores CRT y monitores profesionales antiguos.
Estado y Verificación del Potenciómetro Violet 10k Lineal Eje Corto
Ofrecemos este componente en condición de usado (recuperado). A falta de embalaje original, garantizamos su funcionalidad mediante una prueba de resistencia con multímetro, asegurando que el valor nominal de 10kΩ es correcto y la pista de carbón conserva su integridad conductiva. Es la solución exacta para mantener la originalidad de tu equipo sin adaptaciones forzadas.
Ficha Técnica del Potenciómetro Violet 10k Lineal Eje Corto
Marca: Violet Electric Co., Ltd. (Japón).
Serie: N-24 (Estándar 24mm).
Código Impreso: B10KΩ.
Resistencia: 10 kΩ (10,000 Ohmios).
Curva / Taper: Lineal (Linear / JIS Type B).
Diámetro del Cuerpo: 24 mm.
Altura Total: 25 mm (Cuerpo + Eje).
Longitud del Eje: 6 mm (Corto / Stub).
Diámetro del Eje: 6 mm.
Tipo de Eje: Media Caña / D-Shaft (Flattened).
Terminales: Ojal para soldar (Solder Lug).
Montaje: Panel con rosca y pestaña anti-giro.
Condición: Usado, probado (Continuidad OK).
Preguntas Frecuentes (FAQs)
P: ¿Qué significa que el Potenciómetro Violet 10k Lineal Eje Corto sea “Curva B”?
R: En marcas japonesas como Violet, la “B” significa Lineal. La resistencia cambia de forma constante al girarlo. (Nota: En marcas americanas antiguas, la B a veces era logarítmica, pero este es un componente japonés JIS).
P: ¿Puedo usar una perilla redonda normal?
R: No. Debido a que el eje es de media caña (forma de D), necesitas una perilla que tenga esa misma forma en su interior para que encaje y gire. Una perilla redonda con tornillo podría no agarrar bien debido a la corta longitud del eje (6mm).
P: ¿Para qué tipo de aparatos sirve este repuesto?
R: Es muy común en televisores de tubo (CRT) antiguos para ajustes de imagen, monitores de arcade, equipos de video VHS y algunos amplificadores japoneses para controles de tono o balance.
P: ¿Incluye la tuerca de montaje?
R: El producto se vende como se muestra en las imágenes. Al ser un componente recuperado, generalmente incluye su tuerca y arandela si estas aparecen en la foto.
