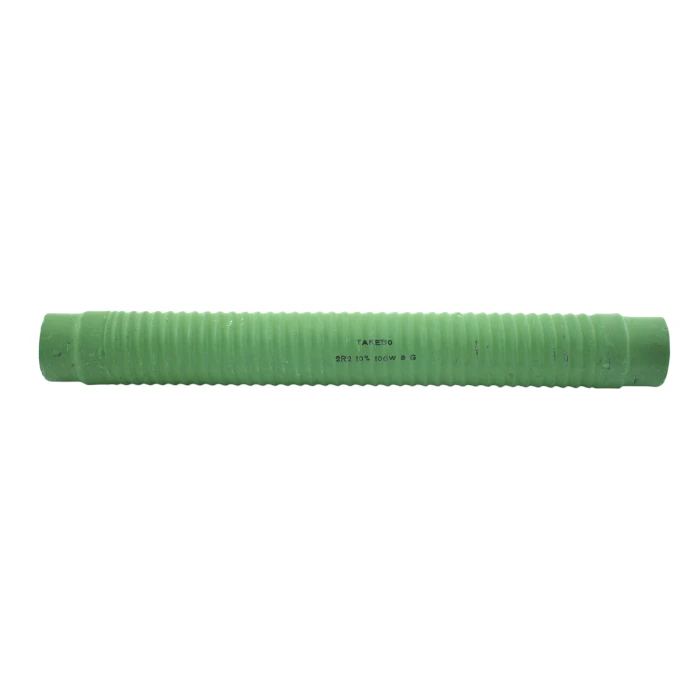

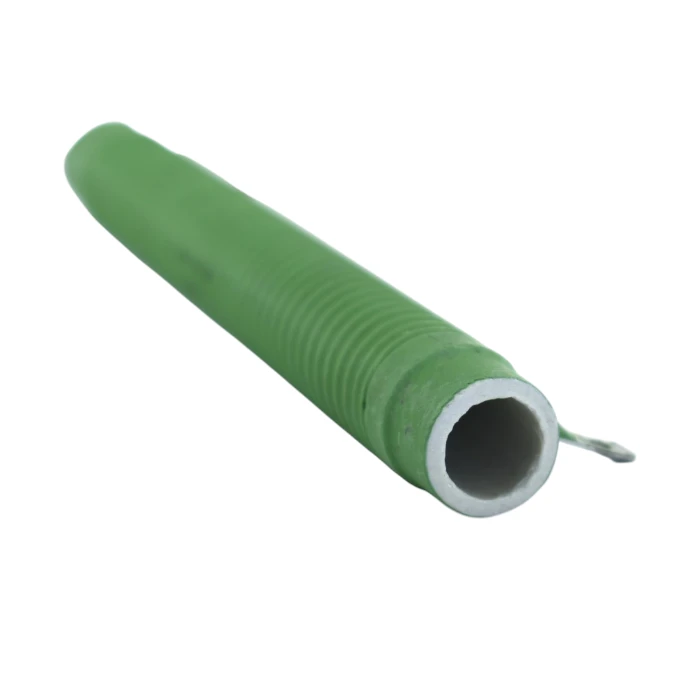

Resistencia 2.2 Ohm 100W TAKEBO resistencia Cerámica.
Esta es una resistencia de potencia de alta calidad, marca TAKEBO, con un valor de 2.2 Ohms y una capacidad de disipación de 100 Watts. Su construcción robusta con un cuerpo cerámico tubular y bobinado interno la hace ideal para aplicaciones que requieren una disipación de calor significativa y fiabilidad.
La Resistencia 2.2 Ohm 100W TAKEBO resistencia Cerámica es ideal para aplicaciones que requieren un rendimiento confiable.
Características Principales:
Marca: TAKEBO
Valor Nominal: 2.2 Ohms (marcado como “2R2”)
Potencia Nominal: 100 Watts (100W)
Tolerancia: 10% (indicado en el cuerpo)
Tipo de Construcción: Bobinada sobre núcleo cerámico, recubrimiento cerámico/vítreo verde.
Esta Resistencia 2.2 Ohm 100W TAKEBO resistencia Cerámica ofrece una excelente capacidad de disipación de calor.

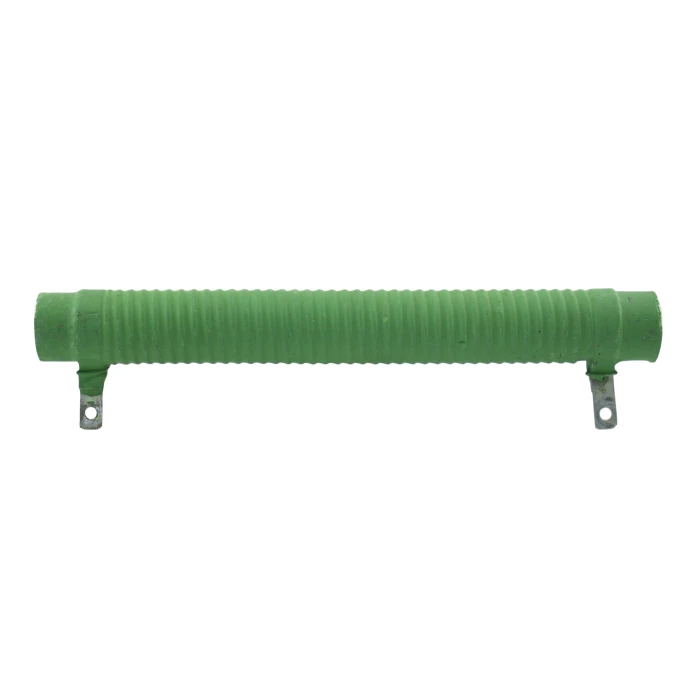

Tipo de Terminales: Soldables (parecen ser terminales tipo ojal o lengüeta para atornillar o soldar cables robustos, según la tercera imagen).
Dimensiones:
Largo del cuerpo: Aproximadamente 162 mm
Diámetro del cuerpo: Aproximadamente 20 mm
Características Adicionales:
Cuerpo acanalado o con aletas para mejorar la disipación de calor.
Alta estabilidad térmica.
Naturaleza Inductiva: Como la mayoría de las resistencias bobinadas, esta resistencia presentará cierta inductancia. Esto es inherente a su construcción (un alambre enrollado). Para aplicaciones de DC o baja frecuencia AC, esta inductancia suele ser despreciable. Sin embargo, para aplicaciones de alta frecuencia donde se requiere una resistencia puramente óhmica, se deben considerar resistencias no inductivas específicas.
Usos Comunes de una Resistencia de Potencia como esta:
La Resistencia 2.2 Ohm 100W TAKEBO resistencia Cerámica se utiliza frecuentemente en circuitos de alta potencia.
Este tipo de resistencias son cruciales en una variedad de aplicaciones de electrónica de potencia e industriales:
Cargas Ficticias (Dummy Loads): Para probar fuentes de alimentación, transmisores de radiofrecuencia (con la debida consideración de la inductancia) y amplificadores sin conectar la carga real.
Una Resistencia 2.2 Ohm 100W TAKEBO resistencia Cerámica puede servir como carga ficticia en pruebas de equipos electrónicos.
Resistencias de Frenado Dinámico: En variadores de frecuencia (VFDs) y servomotores para disipar la energía generada por el motor durante la deceleración.
Limitadores de Corriente de Arranque (Inrush Current Limiting): Para suavizar el pico de corriente al encender equipos con grandes capacitores.
En aplicaciones industriales, la Resistencia 2.2 Ohm 100W TAKEBO resistencia Cerámica es utilizada para limitar corrientes de arranque.
Resistencias de Descarga (Bleeder Resistors): Para descargar de forma segura los capacitores en fuentes de alimentación cuando el equipo se apaga.
Divisores de Voltaje de Alta Potencia: En circuitos donde se necesita reducir un voltaje manejando corrientes significativas.
Los divisores de voltaje de alta potencia a menudo incorporan la Resistencia 2.2 Ohm 100W TAKEBO resistencia Cerámica.
Calefacción: En algunas aplicaciones específicas como elemento calefactor controlado.
Filtros de Potencia: Como parte de filtros RC o RLC en fuentes de alimentación (considerando su inductancia).
Esta Resistencia 2.2 Ohm 100W TAKEBO resistencia Cerámica es esencial en filtros de potencia para asegurar un funcionamiento óptimo.
Circuitos Snubber: Aunque en algunos snubbers se prefieren no inductivas, pueden usarse en ciertas configuraciones.
Equipos Industriales: En soldadoras, fuentes de alimentación industriales, sistemas de control de motores, etc.
Consideraciones de Montaje:
Debido a la alta potencia que puede disipar (100W), esta resistencia se calentará considerablemente en operación. Debe montarse de manera que permita una buena circulación de aire a su alrededor y alejada de componentes sensibles al calor. A menudo se montan en chasis metálicos que pueden actuar como disipadores adicionales.
Para aplicaciones de calefacción, la Resistencia 2.2 Ohm 100W TAKEBO resistencia Cerámica puede ser un componente clave.
