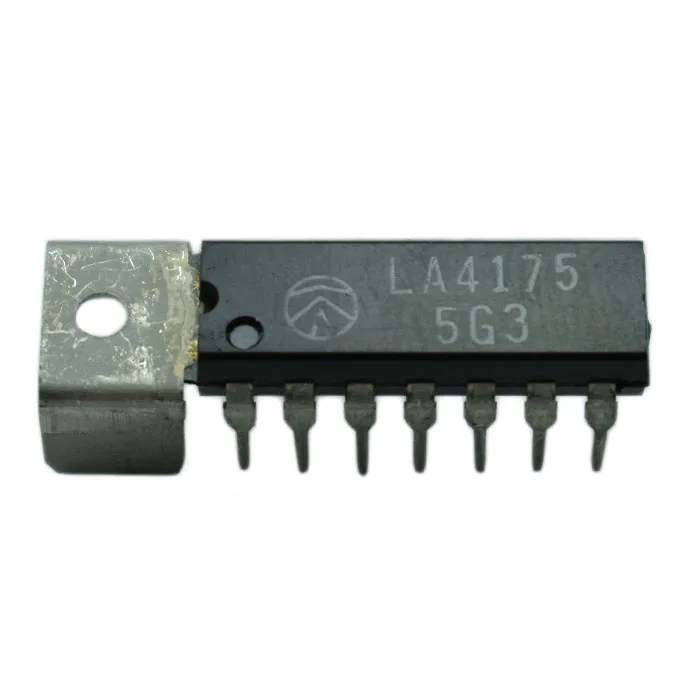

LA4175 Sanyo Audio Amplifier IC: Circuito Integrado de Audio Original NOS
El LA4175 Sanyo Audio Amplifier IC es un amplificador de potencia de audio de un solo chip, diseñado para ofrecer una salida de audio robusta en dispositivos electrónicos portátiles y domésticos. Su encapsulado DIP-14 especial incluye una pestaía de montaje de cobre que facilita la disipación de calor, permitiéndole manejar cargas de hasta 4Ω con una distorsión mínima.
Especificaciones Técnicas de Alta Precisión
Fabricante: Sanyo Electric Co., Ltd.
Tipo de Circuito: Amplificador de potencia AF (Audio Frecuencia) de alta eficiencia.
Tecnología de Fabricación: Bipolar (BJT).
Encapsulado: Power DIP-14 (con pestaía de disipación térmica lateral).
Tensión de Alimentación (Vcc): Típica 13.2V (Rango operativo: 10V a 15V).
Potencia de Salida (Po): Hasta 5W (Vcc=13.2V, RL=4Ω, THD=10%).
Distorsión Armónica Total (THD): 0.1% (a 0.5W, 1kHz).
Corriente de Reposo: 35mA (típica).
Ganancia de Voltaje: 50dB (típica).
Características de Protección: Incluye circuitos internos contra sobrecarga térmica y cortocircuitos.
Aplicaciones y Uso Sugerido
Este componente es el estándar de oro para técnicos y entusiastas que trabajan en:
Radiograbadoras (Boomboxes) Japonesas: Especialmente modelos AIWA, Sanyo y Sony.
Televisores Antiguos: Como etapa de salida de sonido de alta fidelidad.
Sistemas de Altavoces Miniatura: Proyectos DIY que requieren potencia real en un tamaío compacto.
Equipamiento Automotriz Vintage: Radios de coche que utilizan este integrado por su resistencia térmica.
Historia de la Marca
Sanyo Semiconductor Device Corp. fue el fabricante líder en soluciones lineales de audio durante décadas antes de ser integrado a Panasonic y posteriormente ON Semiconductor. La serie LA4175 es recordada por su durabilidad. Al ser unidades NOS, garantizan que las características eléctricas (como el rechazo de rizado y la respuesta de frecuencia) coincidan con el diseío original del equipo, algo que los reemplazos genéricos raramente logran.
Preguntas Frecuentes (FAQ)
¿El LA4175 es compatible con otros modelos de 14 pines?
Aunque existen muchos integrados DIP-14, el LA4175 tiene un pinout específico y una pestaía de disipación ínica. Siempre debe reemplazarlo por el mismo nímero de parte para evitar daíos.
¿Qué ventaja tiene la pestaía metálica lateral?
Permite que el integrado disipe el calor directamente hacia el chasis metálico del equipo, lo que evita que el chip se queme durante sesiones de uso prolongadas a alto volumen.
¿Este componente es estéreo o monoaural?
Es un amplificador monoaural (un solo canal). En equipos estéreo, encontrará dos unidades de este integrado instaladas
