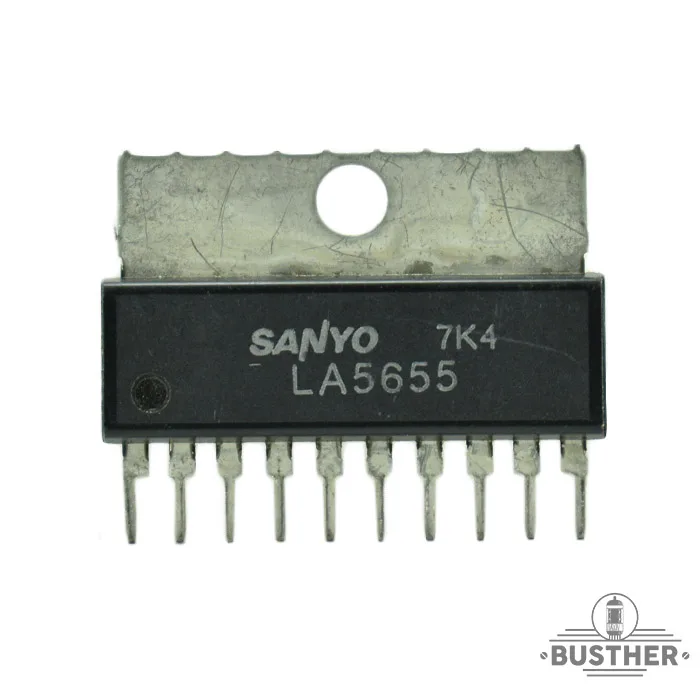

LA5655 Sanyo Multi-Function Power Supply IC: Regulador de Sistema NOS
El LA5655 Sanyo Multi-Function Power Supply IC es un regulador de voltaje diseñado para simplificar la etapa de alimentación en sistemas complejos. Integra en un solo chip de 10 pines tres salidas reguladas y circuitos de control lógico (Remote/Antenna drive), reduciendo drásticamente el nímero de componentes discretos en el PCB.
Especificaciones Técnicas del LA5655 Sanyo Multi-Function Power Supply IC
Fabricante: Sanyo Electric Co., Ltd.
Tipo de Circuito: Regulador de voltaje de sistema multifunción.
Tecnología: Bipolar de alta estabilidad térmica.
Encapsulado: SIP-10 (Single In-line Package) con Tab metálico.
Voltaje de Entrada (Vcc): Diseñado para sistemas de 12V (Rango operativo: 10V a 16V).
Configuración de Salidas:
Vout 1 (5.0V): Para alimentación de microcontroladores (CPU).
Vout 2 (8.4V): Para procesamiento de audio y sintonizadores FM.
Vout 3 (Remote/Ant): Salida de control para antena eléctrica o amplificadores externos.
Protecciones:
Limitador de corriente por salida.
Protección térmica (Thermal Shutdown).
Protección contra picos de voltaje (Overvoltage protection).
Aplicaciones y Uso Sugerido del LA5655 Sanyo Multi-Function Power Supply IC:
Este componente es el repuesto exacto para:
Autoestéreos Vintage: Reparación de la etapa de encendido y control de voltaje.
Sistemas de Audio para Hogar: Módulos de gestión de energía en microcomponentes.
Equipos de Radiocomunicación: Donde se requieren voltajes estables para lógica y RF.
Historia de la Marca
Sanyo, a través de su división de semiconductores, se especializó en crear “System Power ICs” que ahorraban espacio en los tableros de vehículos. El LA5655 es un ejemplo de integración funcional que definió la durabilidad de los equipos electrónicos de los 90. Al ser una unidad NOS, se garantiza que el componente operará bajo las especificaciones de ruido y rizado exactas del diseío original.
Preguntas Frecuentes (FAQ)
¿Por qué el LA5655 tiene 10 pines si otros reguladores solo tienen 3?
Porque el LA5655 Sanyo Multi-Function Power Supply IC no es un regulador simple. Maneja tres voltajes diferentes simultáneamente y tiene pines de control (ON/OFF) que permiten al microcontrolador del equipo encender o apagar secciones de la placa.
¿Este integrado es compatible con sistemas de 24V (Camiones)?
No. Fue diseñado estrictamente para sistemas de 12V (automóviles particulares). Usarlo en 24V quemará el componente instantáneamente.
¿Qué indica el código SIP-10?
Indica el tipo de encapsulado: Single In-line Package de 10 pines en una sola fila. Su diseío delgado permite instalarlo verticalmente para ahorrar espacio en el PCB.
¿Requiere grasa térmica para su instalación?
Sí. Para un funcionamiento seguro y prolongado, debe aplicarse una capa delgada de grasa de silicona térmica entre la pestaía metálica del integrado y el disipador de calor del equipo.
