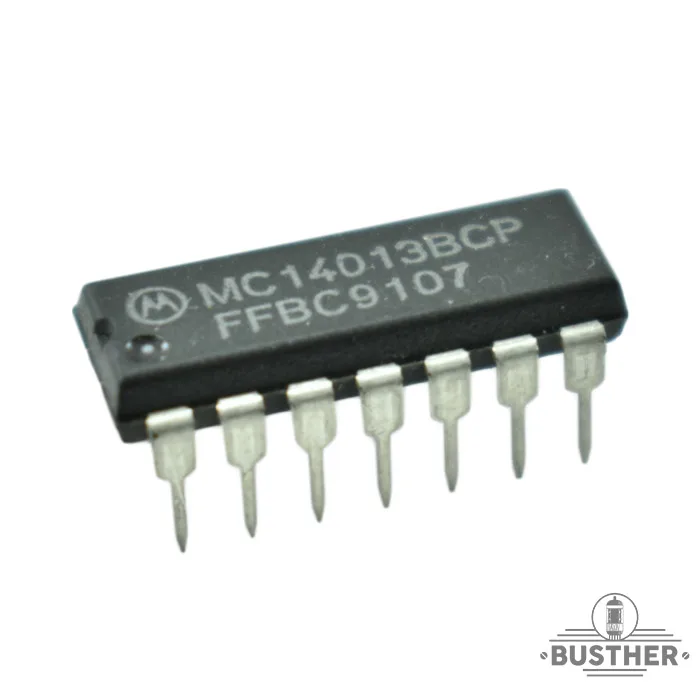

Circuito Integrado MC14013BCP
El Circuito Integrado MC14013BCP pertenece a la prestigiosa familia CMOS Serie 4000B. Su arquitectura interna de doble Flip-Flop permite capturar y almacenar estados lógicos de manera independiente. Cada unidad cuenta con entradas de datos, reloj y funciones asíncronas de Set y Reset. Al ser tecnología Solo CMOS, ofrece una inmunidad al ruido eléctrico del 45% (típico), lo que lo hace indispensable en entornos industriales donde la estabilidad es crítica.
Historia del Fabricante: Motorola
Motorola Semiconductor fue el estándar de oro en la fabricación de la serie MC14000. Los componentes identificados con el logo de la “M” estilizada y el sufijo BCP (Plastic Dual In-Line Package) representan la era de mayor control de calidad en semiconductores. Aunque hoy estas divisiones forman parte de ON Semi y NXP, los integrados originales de Motorola son buscados por su robustez térmica y precisión en los tiempos de conmutación.
Especificaciones Técnicas del Circuito Integrado MC14013BCP
Función Lógica: Dual D-Type Flip-Flop (Doble Flip-Flop tipo D).
Familia Lógica: 4000 CMOS (Serie B).
Tecnología: Solo CMOS (Bipolar NO).
Encapsulado: DIP-14 (Dual In-line Package).
Voltaje de Operación (Vdd): 3.0V a 18V DC.
Corriente de Salida: 0.64 mA (típico a 5V).
Frecuencia de Reloj Máxima: 8.0 MHz (Vdd=5V) hasta 24 MHz (Vdd=15V).
Entradas: Set y Reset independientes por canal.
Pines: 14 pines de conexión directa.
Aplicaciones del Circuito Integrado MC14013BCP
Diseío de Sintetizadores: Generación de sub-frecuencias y divisores de octava.
Mantenimiento Industrial: Reemplazo en tarjetas de control de procesos antiguos.
Sistemas de Seguridad: Circuitos de enclavamiento y memoria de estado.
Educación: Prácticas de lógica secuencial avanzada.
Preguntas Frecuentes (FAQ)
¿Es el MC14013BCP compatible con el CD4013BE?
Sí, el Circuito Integrado MC14013BCP es funcionalmente idéntico al CD4013. La versión de Motorola (MC14) es preferida por técnicos por su robustez en la protección de entradas.
¿Cuántos pines tiene este integrado?
Este modelo es DIP-14, lo que significa que tiene 14 pines de conexión en total (7 por cada lado).
¿Qué voltaje soporta el MC14013BCP?
Gracias a su tecnología CMOS, puede operar con voltajes desde los 3V hasta los 18V, lo que lo hace extremadamente versátil para circuitos alimentados por pilas de 9V o fuentes industriales de 12V/15V.
