Circuito Integrado MC14053BCP
El Circuito Integrado MC14053BCP es un multiplexor/demultiplexor analógico triple de 2 canales. Pertenece a la prestigiosa familia CMOS Serie 4000B. Su tecnología es Solo CMOS, lo que garantiza una impedancia de entrada extremadamente alta y un consumo de corriente estática casi nulo.
Este integrado funciona como tres interruptores unipolares de dos posiciones (SPDT). Lo que lo hace especial es su capacidad para manejar seíales analógicas que pueden oscilar por debajo del potencial de tierra (si se usa una fuente dual), permitiendo una amplitud de seíal completa sin recortes, algo vital en el procesamiento de audio de alta fidelidad.
Historia del Fabricante: Motorola Semiconductor

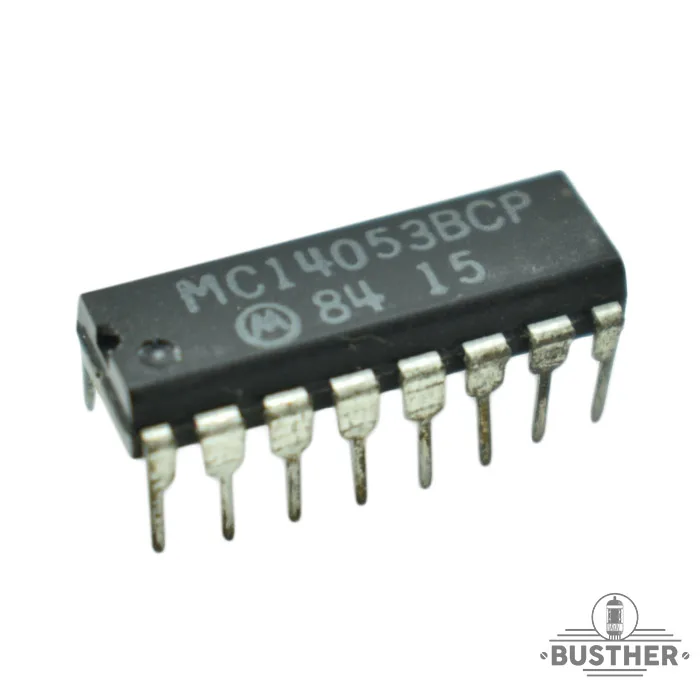

Motorola fue el líder mundial en la estandarización de la serie MC14000. El código BCP identifica a los dispositivos con encapsulado plástico “B-Series”, que incluyen etapas de buffer internas para mejorar la inmunidad al ruido y la uniformidad de salida. Los semiconductores Motorola de los aíos 80 y 90 (como el de la imagen, con lote de 1984) son reconocidos por tener estándares de pureza en el silicio superiores a los estándares comerciales actuales.
Especificaciones Técnicas del Circuito Integrado MC14053BCP
Función: Triple 2-Channel Analog Multiplexer/Demultiplexer.
Familia Lógica: 4000 CMOS (Serie B).
Tecnología de Fabricación: CMOS (Complementary Metal-Oxide Semiconductor).
Encapsulado: DIP-16 (Dual In-line Package de 16 pines).
Voltaje de Suministro (Vdd): 3.0V a 18V DC.
Resistencia en Conducción (Ron): Baja (aprox. 80-280 Ω segín Vdd).
Rango de Seíal Analógica: Hasta Vdd – Vee (Permite fuentes simétricas).
Inhibición de Salida: Pin de Inhibit dedicado para apagar todos los canales.
Pines: 16 pines de conexión.
Aplicaciones del Circuito Integrado MC14053BCP
Audio Profesional: Conmutación de entradas en mezcladoras y procesadores de efectos.
Procesamiento de Video: Enrutamiento de seíales de video analógico en sistemas de vigilancia.
Instrumentación: Selección de sensores en sistemas de adquisición de datos.
Comunicaciones: Modulación/demodulación digital y multiplexado de líneas de datos.
Preguntas Frecuentes (FAQ)
¿Cuántos pines tiene el Circuito Integrado MC14053BCP?
Este componente viene en un encapsulado DIP-16, lo que significa que tiene un total de 16 pines (8 por cada lado).
¿Cuál es la función principal de este integrado de Motorola?
El Circuito Integrado MC14053BCP actía como tres interruptores electrónicos independientes. Puede tomar seíales analógicas o digitales y dirigirlas a diferentes salidas basándose en seíales de control lógico.
¿Qué diferencia hay entre este y el CD4053?
Son funcionalmente equivalentes. Sin embargo, el Circuito Integrado MC14053BCP de Motorola sigue los estándares de la serie “B”, lo que garantiza mejores protecciones internas contra estática y una mayor estabilidad térmica en aplicaciones profesionales.
