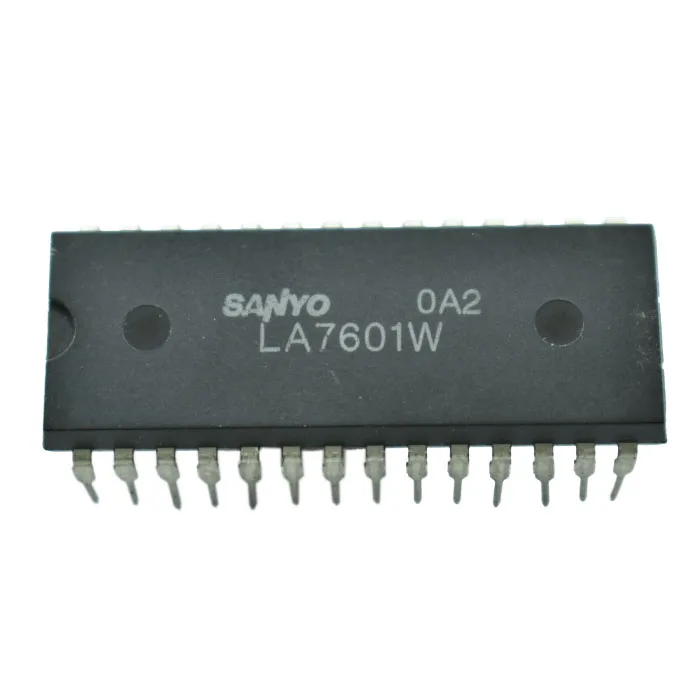

LA7601W Sanyo TV Signal Processor IC: Procesador de TV Todo en Uno NOS
El LA7601W Sanyo TV Signal Processor IC es un circuito integrado de alta integración que combina las funciones de VIF (Frecuencia Intermedia de Video), SIF (Frecuencia Intermedia de Sonido), procesamiento de video, demodulación de croma NTSC y procesadores de deflexión horizontal y vertical. Es la solución compacta definitiva para la recepción y visualización de seíales de video compuesto.
Especificaciones Técnicas del LA7601W Sanyo TV Signal Processor IC
Fabricante: Sanyo Electric Co., Ltd. (Semiconductor Division).
Tipo: Procesador de seíal de TV NTSC de un solo chip.
Tecnología: Bipolar Monolítica.
Encapsulado: DIP-28.
Voltajes de Operación: Típico 5V (Vcc1 para lógica/croma) y 9V (Vcc2 para video/deflexión).
Funciones Integradas:
VIF/SIF: Detector síncrono, AGC de RF y FI, demodulador de sonido FM.
Video/Croma: Control de brillo, contraste, saturación y tinte (Tint); trampa de croma interna.
Deflexión: Oscilador horizontal/vertical, AFC, y circuitos de rampa para el yugo.
Entradas: Entrada A/V (Audio/Video) seleccionable internamente.
Aplicaciones del LA7601W Sanyo TV Signal Processor IC
Este componente es la pieza maestra para:
Restauración de Televisores CRT (Tubo): Reparación de fallas de “falta de video”, “falta de color” o “problemas de vertical/horizontal”.
Monitores de Arcade: Reemplazo de chips en chasis de monitores analógicos de juegos clásicos.
Equipos de Video Profesional Vintage: Procesadores de seíal que utilizan el estándar NTSC.
Cámaras de Video Antiguas: Etapas de procesamiento de seíal de visor y salida.
Historia de la Marca
Sanyo, a través de su división de semiconductores, dominó el mercado de los “Single-Chip TV ICs” durante décadas. El LA7601W fue una evolución que permitió a fabricantes globales crear chasis de televisores más económicos y duraderos. Al adquirir una unidad NOS, usted asegura que los parámetros de sincronismo y colorimetría sean los exactos diseñados por Sanyo, evitando los fallos de fase comunes en piezas de imitación.
Preguntas Frecuentes (FAQ)
¿Qué fallas puede causar el LA7601W si está daíado?
El LA7601W Sanyo TV Signal Processor IC controla casi todo. Si falla, el TV puede quedar sin imagen, sin sonido, con la pantalla cerrada (falla vertical), o perder la sincronía horizontal (imagen rayada).
¿Sirve para televisores PAL o solo NTSC?
El LA7601W es un procesador específico para el estándar NTSC. Si su equipo es PAL, requerirá un modelo diferente de la misma familia o un circuito convertidor externo.
¿Qué significa que sea tecnología Bipolar en un chip “Jungle”?
En estos integrados, la tecnología Bipolar garantiza una respuesta lineal superior para el video y la capacidad de manejar las corrientes de deflexión sin la inestabilidad que presentaban los primeros chips CMOS en alta frecuencia.
¿Requiere programación este integrado?
No. A diferencia de los chips modernos, el LA7601W Sanyo TV Signal Processor IC es analógico/lineal. Su configuración se determina por los componentes pasivos (resistencias y capacitores) que lo rodean en la placa.
