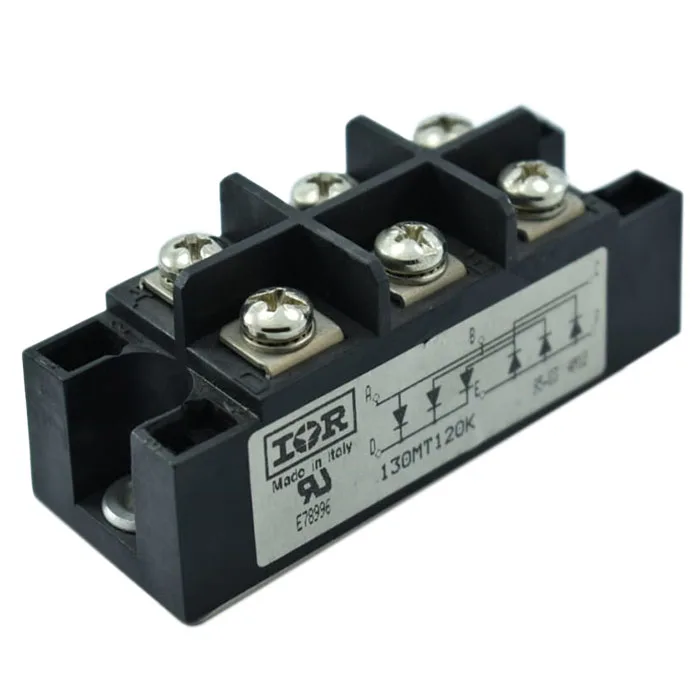

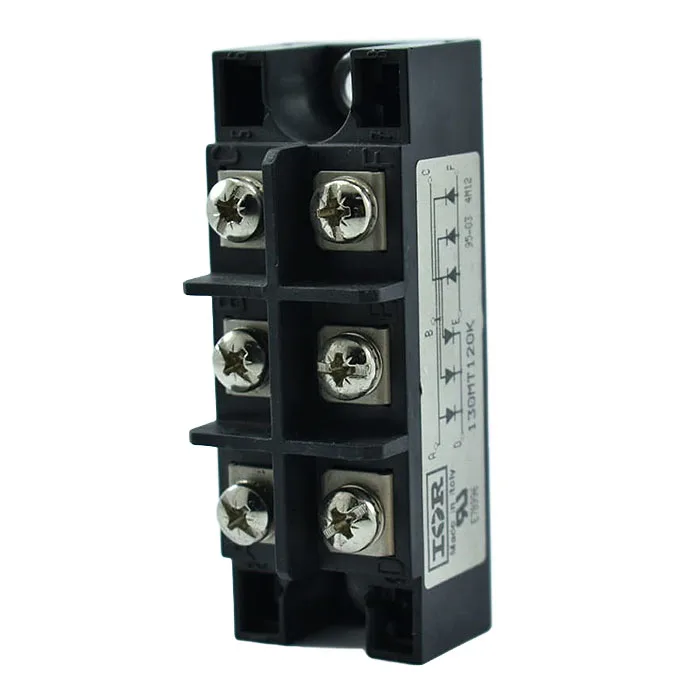

Puente Rectificador Trifásico 130MT120K (Usado, Probado) ⚡️
El Puente Rectificador Trifásico 130MT120K es un módulo de potencia de alto rendimiento diseñado para la rectificación de onda completa de corriente alterna (AC) trifásica. Este componente robusto contiene seis diodos de potencia conectados en una configuración de puente, encapsulados en un paquete industrial diseñado para un montaje sencillo y una excelente disipación de calor.
¿Para qué sirve?
Su función principal es convertir la energía eléctrica de entrada trifásica AC en corriente continua (DC) pulsante de alta potencia. Esta corriente DC es la base para alimentar una infinidad de equipos industriales. Con una capacidad para manejar 130 amperios de corriente continua y picos de voltaje de hasta 1200V, este módulo es una pieza clave en la electrónica de potencia.
Usos y Aplicaciones Industriales
La robustez y capacidad del Puente Rectificador Trifásico 130MT120K lo hacen indispensable en:
Variadores de Frecuencia (VFDs): Es la primera etapa en los drives para motores AC, convirtiendo la red trifásica en el bus DC que alimenta al inversor.
Máquinas de Soldar por Arco: Para rectificar la corriente del transformador y proporcionar la alta corriente DC necesaria para el proceso de soldadura.
Fuentes de Alimentación DC de Alta Potencia: Para laboratorios, procesos de galvanoplastia y alimentación de grandes bancos de LEDs.
Cargadores de Baterías Industriales: Para montacargas, sistemas de respaldo y vehículos eléctricos.
Sistemas de Alimentación Ininterrumpida (UPS): En la etapa de entrada para cargar las baterías y alimentar el inversor.
¿Para quién va dirigido?
Ingenieros y Técnicos de Mantenimiento Industrial.
Reparadores de Maquinaria Electrónica: Especialistas en variadores, soldadoras y fuentes conmutadas.
Diseñadores de Sistemas de Potencia.
Hobbistas Avanzados y “Makers” que trabajan en proyectos de alta potencia como soldadoras de punto caseras o fuentes de laboratorio.
Historia del Fabricante: International Rectifier (IR), un Legado de Potencia
Fundada en 1947, International Rectifier fue una de las empresas pioneras y más respetadas en el campo de los semiconductores de potencia. Fueron líderes en el desarrollo de MOSFETs, IGBTs y, por supuesto, módulos de diodos como este. En 2015, fue adquirida por Infineon Technologies, otro gigante alemán, pero el legado de calidad y fiabilidad de “IR” sigue siendo un sello de garantía en la industria.
Especificaciones Técnicas Detalladas
Fabricante: International Rectifier (ahora Infineon Technologies)
Número de Parte: 130MT120K
Tipo: Módulo de Puente Rectificador Trifásico
Condición: Usado, probado y 100% funcional.
Corriente Máxima de Salida (Id): 130 A (a T(case) = 85°C)
Voltaje Inverso Pico Repetitivo (VRRM): 1200 V
Corriente de Pico No Repetitiva (IFSM): 1400 A (para 10 ms)
Rango de Temperatura de Operación (Tj): -55°C a 150°C
Voltaje de Aislamiento (Visol): 3000 V (RMS)
Paquete / Carcasa: MTK
Terminales: Terminales de tornillo para fácil conexión.
Montaje: Requiere montaje en disipador de calor con pasta térmica para una operación óptima.
Preguntas Frecuentes (FAQ)
P: ¿Qué significa que sea “usado”? ¿Es fiable?
R: “Usado” significa que fue extraído de un equipo funcional. Al ser un componente industrial de IR, su durabilidad es inmensa. Lo probamos para asegurar que los seis diodos internos funcionan correctamente.
P: ¿Cómo se prueba este componente?
R: Se utiliza un multímetro en modo diodo para verificar la caída de tensión directa de cada uno de los seis diodos y para asegurar que no hay cortocircuitos ni circuitos abiertos.
P: ¿Necesito un disipador de calor para usarlo?
R: Sí, es absolutamente esencial. Para operar cerca de su capacidad de 130A, se requiere un disipador de calor de tamaño adecuado y pasta térmica para evitar el sobrecalentamiento.
P: ¿Puedo usarlo para una aplicación monofásica?
R: Sí, se pueden usar dos de las entradas AC para una rectificación de onda completa monofásica, aunque no es su diseño principal.
