Circuito Integrado MN4069UB
El Circuito Integrado MN4069UB consta de seis circuitos inversores independientes. Su tecnología es Solo CMOS. El término “UB” (Unbuffered) significa que el integrado solo tiene una etapa de ganancia por inversor. Esto es vital para técnicos y diseñadores:
Uso Lineal: Puede actuar como un amplificador analógico de alta impedancia.
Osciladores: Es mucho más estable para osciladores de cristal de alta frecuencia.
Menos Ruido: Produce menos ruido de conmutación que las versiones amortiguadas.
Historia del Fabricante: Panasonic (Matsushita)

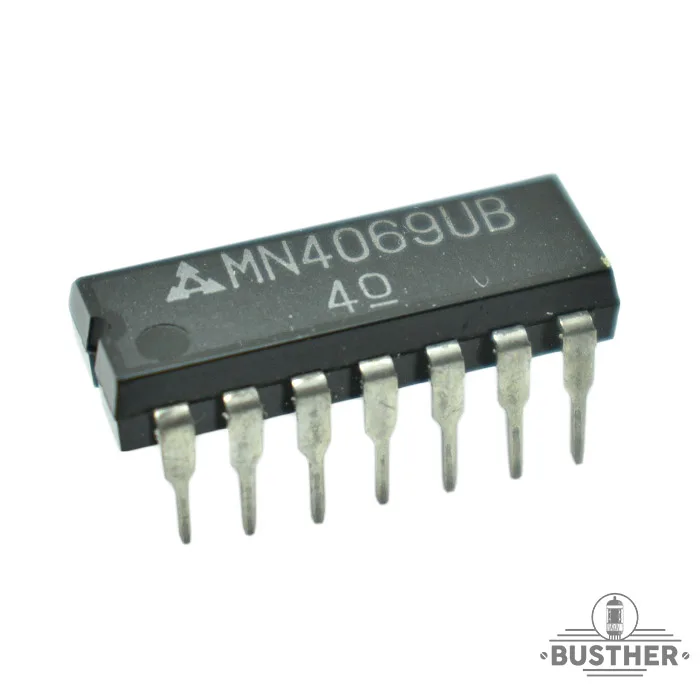

Matsushita Electric Industrial Co. (hoy conocida mundialmente como Panasonic) fue pionera en la fabricación de semiconductores de ultra-alta pureza en Japón. Su serie MN4000 es famosa por tener tolerancias mucho más estrictas que las versiones americanas o europeas. Los componentes con el logo triangular (como el de tu imagen) son reliquias técnicas de la era dorada de la electrónica japonesa, valorados por su durabilidad extrema.
Especificaciones Técnicas del Circuito Integrado MN4069UB
Función: Hex Inverter (Inversor Héxtuple).
Tipo de Salida: Unbuffered (Sin búfer/amortiguación).
Familia Lógica: 4000 CMOS.
Tecnología: CMOS (Bipolar NO).
Encapsulado: DIP-14 (Dual In-line Package de 14 pines).
Voltaje de Suministro (Vdd): 3.0V a 18V DC.
Corriente de Consumo: Ultra baja (típica de CMOS).
Rango de Temperatura: -40°C a +85°C.
Aplicaciones del Circuito Integrado MN4069UB
Audio Hi-Fi: Preamplificadores y circuitos de distorsión controlada.
Relojes de Precisión: Osciladores de cristal en microprocesadores antiguos.
Instrumentación: Convertidores de impedancia y circuitos de interfaz analógica.
Lógica Digital Estándar: Inversión de señales en sistemas CMOS de 5V a 15V.
Preguntas Frecuentes (FAQ)
¿Puedo usar el MN4069UB en lugar de un CD4069B?
En la mayoría de aplicaciones digitales de baja velocidad, sí. Sin embargo, en circuitos donde se requiere una conmutación muy rápida o una salida fuerte, la versión “UB” (Unbuffered) podría comportarse diferente. Si tu circuito es un oscilador o un preamplificador, debes usar el MN4069UB.
¿Cuántos pines tiene este integrado?
Este componente es DIP-14, es decir, tiene un total de 14 pines de conexión.
¿Por qué es especial la marca Panasonic en este chip?
Panasonic (Matsushita) fabricaba estos integrados en Japón con estándares de bajo ruido superiores, lo que los hace muy codiciados para la restauración de teclados electrónicos y equipos de grabación clásicos.
