Transistor 2N6094 PNP RF de Potencia – Marca SSM
El Transistor 2N6094 es la solución eficiente para aplicaciones de amplificación de potencia en el espectro de VHF. Producido por SSM, este componente se ha ganado una reputación en el mundo de la radioafición y las comunicaciones profesionales por su durabilidad y rendimiento estable.
Descripción Técnica Detallada
Este componente se caracteriza por su construcción y especificaciones precisas, diseñadas para un rendimiento óptimo en entornos de radiofrecuencia.
Referencia: 2N6094
Fabricante: SSM (Solid State Microtechnology for Semiconductors)
Tipo de Transistor: Bipolar (BJT), PNP
Aplicación Principal: Amplificador de potencia de RF
Banda de Frecuencia: VHF (hasta 175 MHz)
Encapsulado (Package): Encapsulado tipo brida de 2 agujeros (2-hole Flange Mount). Diseñado para montaje directo sobre disipador de calor mediante tornillos. A menudo se le conoce como encapsulado tipo “pill” o “stripline”, optimizado para circuitos de microcinta en RF.

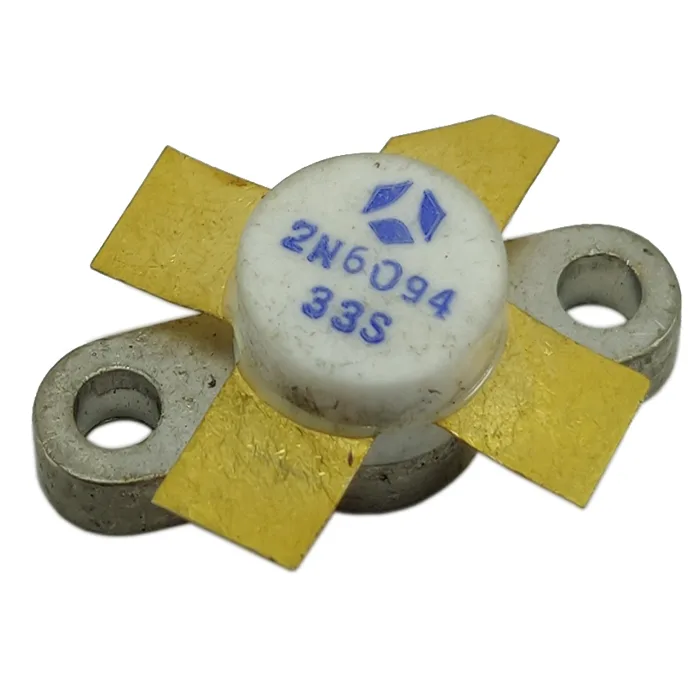

Descripción Física : El componente presenta un cuerpo cerámico blanco central con la referencia “2N6094” impresa. Su base es una brida metálica (flange) con dos orificios para su fijación con tornillos, garantizando un contacto térmico excelente y un anclaje mecánico seguro. Los dos terminales anchos y planos son el emisor y la base, mientras que la brida metálica actía como el colector y el principal punto de disipación de calor.
Especificaciones Eléctricas Clave
Tensión Colector-Emisor (Vce max): 18 V
Potencia de Salida (Pout): 8 W @ 175 MHz (con Vcc de 12.5 V)
Potencia Disipada (Ptot): 4 W
Ganancia de Potencia (Gp): Mínimo 5.0 dB
Corriente de Colector (Ic max): 1 A
Aplicaciones y Usos Comunes
El Transistor 2N6094 es la elección perfecta para:
Etapas de salida de potencia en transmisores de radioaficionados (HAM Radio).
Amplificadores lineales de VHF.
Drivers o excitadores para etapas de potencia de mayor capacidad.
Equipos de comunicación móvil y estaciones base.
Reparación y restauración de equipos de radio vintage.
Preguntas Frecuentes (FAQ)
¿Este Transistor 2N6094 es original?
Sí, nuestros componentes son de la marca SSM (New Old Stock – NOS), garantizando la calidad y especificaciones originales de fábrica.
¿En qué rango de frecuencia trabaja mejor?
Está optimizado para la banda de VHF, funcionando excelentemente hasta 175 MHz.
3. ¿Qué tipo de disipador de calor necesito?
Requiere un disipador de calor con una superficie plana y lisa para asegurar un buen contacto. Se monta utilizando dos tornillos a través de los orificios de la brida, aplicando una fina capa de pasta térmica de alta calidad entre el transistor y el disipador para una transferencia de calor óptima.
5. ¿Cuál es la configuración de los pines (pinout)?
La brida metálica (flange) es el Colector. Los dos terminales planos son la Base y el Emisor. Es crucial consultar el datasheet del fabricante para identificar correctamente cada terminal antes de soldar.
Garantía y Condiciones de Compra
Garantía: Ofrecemos una garantía de 30 días contra defectos de fabricación.
Condiciones: La garantía es válida siempre que el componente no muestre signos de sobrecalentamiento, exceso de voltaje/corriente, soldadura incorrecta o daío físico. Los semiconductores de RF son sensibles a la electricidad estática (ESD) y a desajustes de ROE/SWR. Recomendamos que la instalación sea realizada por personal con experiencia en equipos de radiofrecuencia.
Devoluciones: Se aceptan devoluciones del producto sin usar y en su empaque original dentro de los primeros 15 días.
