Transistor 2N6096 de Alta Potencia RF (25W) – PNP VHF

Posicionado en el segmento de alta potencia de su familia, el Transistor 2N6096 es un componente legendario de SSM y Motorola, diseí±ado para los trabajos más exigentes en amplificación de RF. Si buscas construir o reparar un amplificador de VHF con una salida potente y fiable, el 2N6096 es tu componente.

Descripción Técnica Detallada

• Referencia: 2N6096

• Fabricante: SSM (Solid State Microtechnology) / Motorola

• Tipo de Transistor: Bipolar de Silicio (BJT), PNP

• Aplicación Principal: Amplificador de potencia de RF, Clase C, para VHF.

• Banda de Frecuencia: VHF (hasta 175 MHz)

• Encapsulado (Package): Case 145A-02, encapsulado de brida (flange) con terminales de microcinta (stripline).

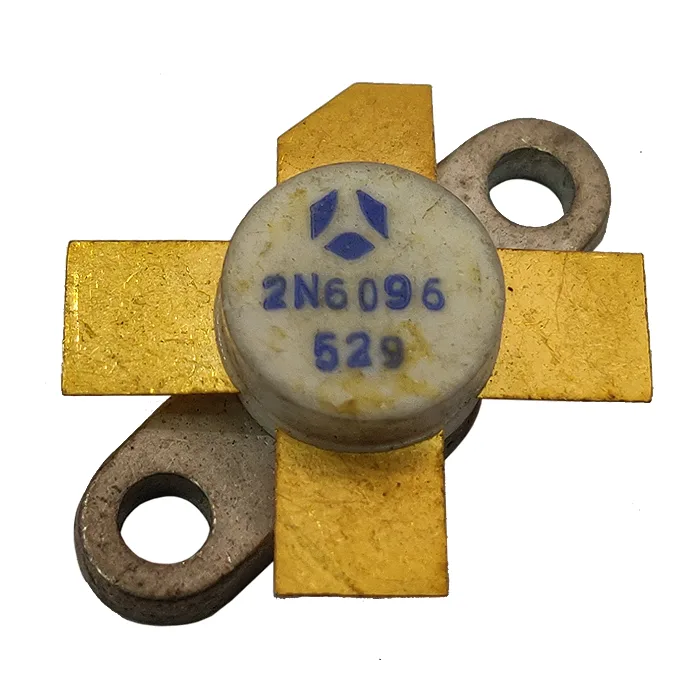

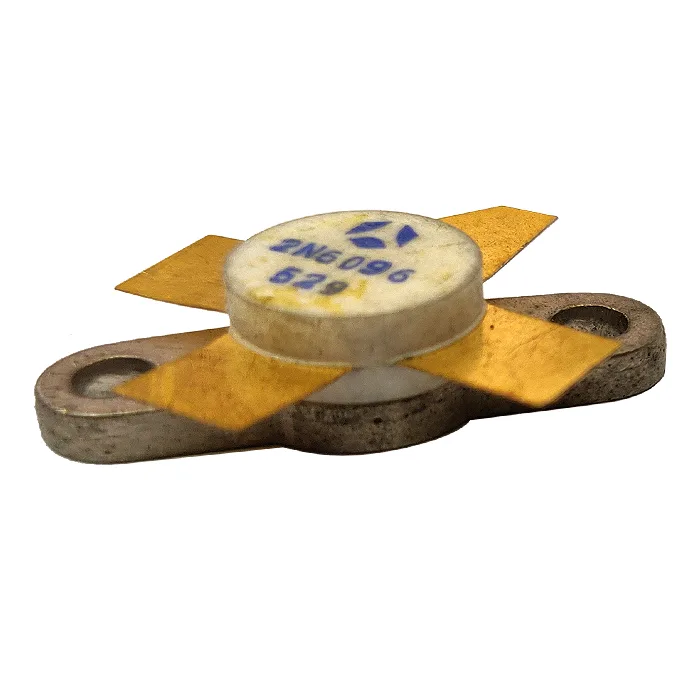

• Descripción Fí­sica: El componente muestra un cuerpo cerámico blanco con la inscripción clara “2N6096” y el código de lote “B228”. Su base es una robusta brida metálica dorada con dos orificios de montaje, que sirve como terminal Colector y como principal superficie para la disipación de calor. Los dos terminales anchos y planos son el Emisor y la Base.

Especificaciones Eléctricas Clave

• Tensión Colector-Emisor (Vce max): 18 V

• Potencia de Salida (Pout): 25 W @ 175 MHz (con Vcc de 12.5 V)

• Potencia Disipada (Ptot): 15 W

• Ganancia de Potencia (Gp): Mí­nimo 5.5 dB

• Corriente de Colector (Ic max): 5 A

Aplicaciones y Usos Comunes

La potencia de 25W del Transistor 2N6096 lo hace perfecto para:

• Etapas finales de salida en transmisores de radioaficionados (HAM Radio).

• Construcción de amplificadores lineales de VHF en el rango de 25-30 vatios.

• Drivers para amplificadores de mayor potencia (100W o más).

• Equipos de comunicación comerciales y de servicio píºblico que requieren mayor alcance.

Equivalencias y Reemplazos Comprobados

ADVERTENCIA: Siempre verifique las hojas de datos (datasheets) antes de sustituir un componente, prestando especial atención a la polaridad (PNP/NPN) y al pinout.

• Reemplazos PNP (Alta Compatibilidad):

  • BLY93A: Un excelente reemplazo PNP fabricado por Philips/NXP. Ofrece 25W de potencia, es fí­sicamente compatible y sus caracterí­sticas eléctricas son muy similares. Es una de las alternativas más fiables.

  • KT922B (КТ922Б): Un popular transistor ruso de tipo PNP con caracterí­sticas similares. Es una equivalencia comíºn en Europa del Este, pero se debe verificar el pinout con su datasheet especí­fico.

Preguntas Frecuentes (FAQ)

1. ¿Es este transistor más potente que el 2N6095?

   • Sí­. El 2N6096 entrega 25W de potencia, mientras que el 2N6095 entrega 15W. Es una mejora significativa, pero asegíºrese de que su disipador de calor puede manejar la disipación extra.

2. ¿Qué significa el código “B228” en el transistor?

   • Es el código de fecha o lote de fabricación (Date Code), que indica cuándo y dónde se fabricó el componente.

3. ¿El producto que recibiré es el mismo que el de la foto?

   • Sí­, la foto muestra nuestro stock real de transistores 2N6096 de la marca SSM, garantizando su autenticidad.

4. ¿Qué torque de apriete debo usar en los tornillos de montaje?

   • Consulte el datasheet para las especificaciones de montaje. Un apriete excesivo puede daí±ar el cuerpo cerámico. Debe ser firme pero sin deformar la brida.
