Transistor 2N6097 de Alta Potencia RF (40W) – NPN VHF

El Transistor 2N6097 representa el pináculo de la potencia en la aclamada serie de transistores de RF de Motorola y SSM. Este dispositivo NPN fue diseñado para ser el corazón de las etapas finales de amplificadores de potencia, donde la fiabilidad y una salida de alta energía son críticas. Es el componente preferido por radioaficionados y profesionales para construir o reparar equipos de comunicación VHF de alto rendimiento.

Descripción Técnica Detallada

• Referencia: 2N6097

• Fabricante: Motorola / SSM (Solid State Microtechnology)

• Tipo de Transistor: Bipolar de Silicio (BJT), NPN

• Aplicación Principal: Amplificador de potencia de RF, Clase C, para VHF.

• Banda de Frecuencia: VHF (hasta 175 MHz)

• Encapsulado (Package): Case 145A-02 / TO-211, encapsulado de brida (flange) con terminales de microcinta (stripline).

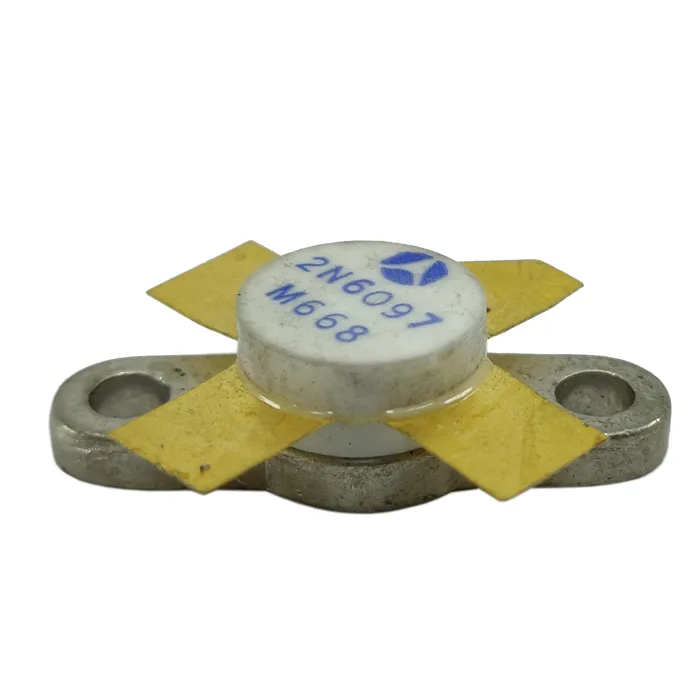

• Descripción Física Transistor 2N6097 con un cuerpo cerámico blanco que lleva la inscripción “2N6097” y el código de lote “M668”. La base es una brida metálica de montaje con dos orificios, que funciona como el terminal Colector y principal punto de disipación de calor. Los dos terminales anchos y planos son el Emisor y la Base. Los protectores amarillos son cubiertas temporales para los terminales.

Especificaciones Eléctricas Clave

• Tensión Colector-Emisor (Vce max): 35 V

• Potencia de Salida (Pout): 40 W @ 175 MHz (con Vcc de 12.5 V)

• Potencia Disipada (Ptot): 25 W

• Ganancia de Potencia (Gp): Mínimo 4.5 dB

• Corriente de Colector (Ic max): 8 A

Aplicaciones y Usos Comunes

Con su impresionante salida de 40W, el Transistor 2N6097 es la elección perfecta para:

• Etapas finales de salida en transmisores de radioaficionados para construir amplificadores de 50W.

• Reparación de equipos de radiocomunicación comercial y marina (VHF).

• Drivers para etapas de amplificación de muy alta potencia (superiores a 150W).

• Proyectos de electrónica de RF que requieren una alta capacidad de manejo de corriente y potencia.

Equivalencias y Reemplazos Comprobados

ADVERTENCIA: Siempre verifique las hojas de datos (datasheets) antes de cualquier sustitución. La polaridad (NPN/PNP) es fundamental.

• Reemplazos NPN (Alta Compatibilidad):

  • MRF240: A menudo considerado el reemplazo directo del 2N6097. Ofrece características de potencia (40W) y ganancia casi idénticas en el mismo encapsulado físico.

  • 2N6084: Otro transistor NPN de Motorola muy popular. Ofrece 40W de potencia y es físicamente compatible, lo que lo convierte en una excelente alternativa.

  • BLY89C (Philips/NXP): Transistor NPN de 40W con un encapsulado SOT121A muy similar, lo que lo hace un buen candidato para reemplazo.

Preguntas Frecuentes (FAQ)

1. ¿Cuál es la diferencia principal entre el 2N6097 (NPN) y el 2N6096 (PNP)?

   • Tienen polaridad opuesta. El 2N6097 es NPN y entrega 40W, mientras que el 2N6096 es PNP y entrega 25W. No son intercambiables.

2. ¿Necesito un disipador de calor muy grande para este transistor?

   • Sí, es crítico. Para disipar el calor generado al producir 40W de RF, se necesita un disipador de calor de tamaío generoso con una buena superficie de contacto y, preferiblemente, ventilación forzada para un uso prolongado.

3. ¿Este transistor es original de Motorola/SSM?

   • Sí, nuestro stock es “New Old Stock” (NOS), lo que garantiza que son componentes originales y no falsificaciones, cumpliendo con las especificaciones de fábrica.

4. ¿Puedo usarlo en una radio de Banda Ciudadana (CB) de 27 MHz?

   • No es su aplicación ideal. Está optimizado para VHF (hasta 175 MHz). Su ganancia y rendimiento en bandas de HF (como 27 MHz) serán muy bajos y no se recomienda.

5. ¿Qué son las cintas amarillas en los terminales?

   • Son protectores temporales para mantener los terminales limpios y evitar que se doblen durante el almacenamiento y manejo. Deben retirarse antes de la instalación.
