Transistor 2N6095 PNP RF de Potencia (15W) – Marca SSM

El Transistor 2N6095 es la solución de potencia de la aclamada serie de transistores de RF de SSM. Este componente PNP está diseí±ado especí­ficamente para las etapas finales de amplificadores de potencia en equipos de comunicación VHF, ofreciendo una combinación excepcional de ganancia, potencia y robustez.

Descripción Técnica Detallada

Análisis técnico del componente, basado en su datasheet y caracterí­sticas fí­sicas.

• Referencia: 2N6095

• Fabricante: SSM (Solid State Microtechnology) / Motorola

• Tipo de Transistor: Bipolar de Silicio (BJT), PNP

• Aplicación Principal: Amplificador de potencia de RF, Clase C.

• Banda de Frecuencia: VHF (hasta 175 MHz)

• Encapsulado (Package): Encapsulado de brida de 2 agujeros (2-hole Flange Mount), optimizado para circuitos de microcinta (stripline).

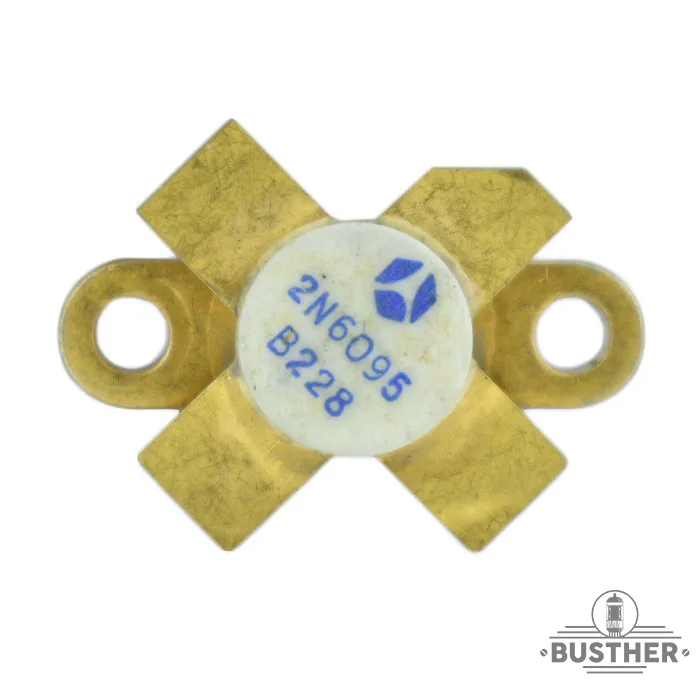

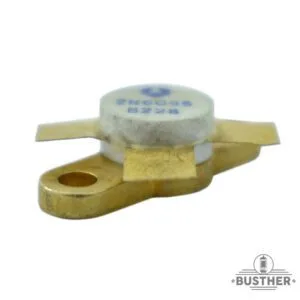

• Descripción Fí­sica: El componente muestra un cuerpo cerámico blanco con las inscripciones “2N6095” y el código de lote “B228”. La base es una brida metálica dorada con dos orificios de montaje que actíºa como el colector y el principal disipador de calor. Los dos terminales anchos y planos son el emisor y la base, diseí±ados para una baja inductancia en altas frecuencias.

Especificaciones Eléctricas Clave

• Tensión Colector-Emisor (Vce max): 18 V

• Potencia de Salida (Pout): 15 W @ 175 MHz (con Vcc de 12.5 V)

• Potencia Disipada (Ptot): 10 W

• Ganancia de Potencia (Gp): Mí­nimo 6.0 dB

• Corriente de Colector (Ic max): 3 A

Aplicaciones y Usos Comunes

Gracias a su mayor potencia, el Transistor 2N6095 es ideal para:

• Etapas finales de potencia en transmisores de radioaficionados (HAM Radio) y comerciales.

• Amplificadores lineales de VHF de 15 a 20 vatios.

• Equipos de radiocomunicación móvil (PMR, LMR).

• Reparación y actualización de equipos de radio vintage que requieren mayor potencia de salida.

Preguntas Frecuentes (FAQ)

1. ¿Puedo usar el Transistor 2N6095 para reemplazar un 2N6094?

   • Sí­, fí­sicamente son idénticos. El 2N6095 ofrece más potencia (15W vs 8W). Asegíºrese de que su disipador de calor sea adecuado para la potencia extra y que el circuito de polarización (bias) esté correctamente ajustado.

2. ¿Cuál es la diferencia entre el Transistor 2N6095 (PNP) y el MRF238 (NPN)?

   • Son funcionalmente equivalentes en potencia y ganancia, pero tienen polaridad opuesta. No son intercambiables sin modificar el diseí±o del circuito.

3. ¿Este Transistor 2N6095 es “New Old Stock” (NOS)?

   • Sí­, nuestros componentes son NOS de la marca SSM, lo que garantiza que cumplen con las especificaciones y la calidad de la época de fabricación original.

4. ¿Qué configuración de pines tiene (pinout)?

   • La brida metálica es el Colector. Los dos terminales planos son la Base y el Emisor. Es fundamental consultar el datasheet para la correcta identificación.

5. ¿Es necesario usar pasta térmica para instalarlo?

   • Absolutamente. Para una transferencia de calor eficiente al disipador, es imprescindible aplicar una fina capa de pasta térmica de buena calidad.

• Garantí­a: Ofrecemos una garantí­a de 30 dí­as contra defectos de fabricación.

• Condiciones: La garantí­a es válida siempre que el componente no muestre signos de sobrecalentamiento, exceso de voltaje/corriente, soldadura incorrecta o daí±o fí­sico. Los semiconductores de RF son sensibles a la ESD y desajustes de ROE/SWR. Se recomienda que la instalación sea realizada por personal técnico cualificado
