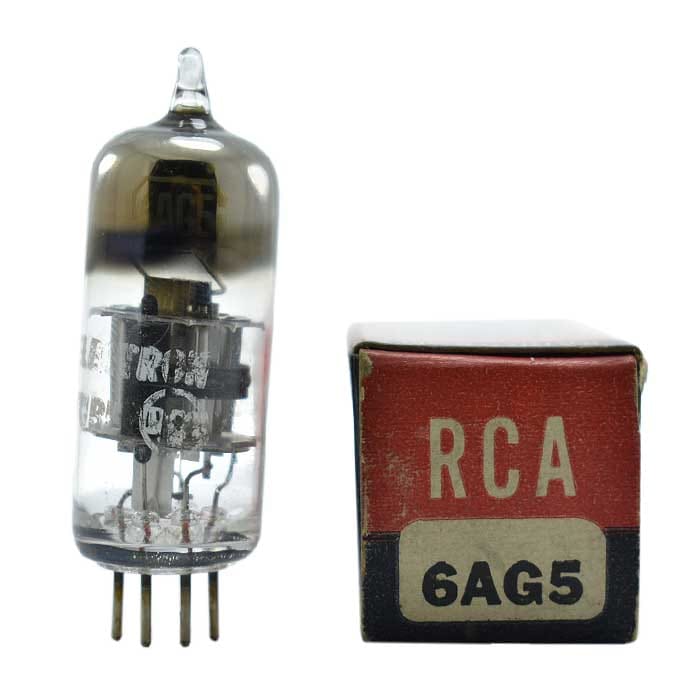

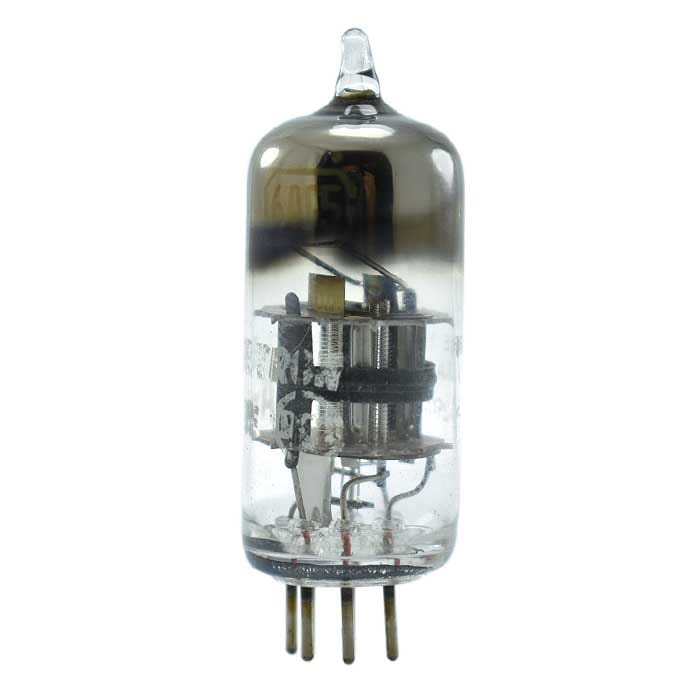

6AG5 RCA TUBO PENTODO.
El tubo de vacío 6AG5 es un pentodo diseñado para aplicaciones de amplificación de radiofrecuencia (RF) y frecuencia intermedia (IF) en equipos vintage.
Características Generales:
- Tipo de Válvula: Pentodo.
- Base: Miniatura de 7 pines (B7G).
- Filamento: Voltaje: 6.3 V Corriente: 0.3 A.
- Configuración: Pentodo de alta ganancia, diseñado para amplificación de RF e IF.
- Aplicaciones: Amplificación de RF e IF en radios, televisores y equipos de comunicación.
- Tensión de Placa Máxima: 300 V.
- Disipación Máxima de Placa: 2.75 W.
- Ganancia de Voltaje (μ): 200 (típico).
- Transconductancia (gm): 9000 µmhos (típico).
- Resistencia de Placa (rp): 0.8 MΩ (típico).
Curvas Características:
- Las curvas de operación típicas muestran la relación entre la corriente de placa, el voltaje de placa y el voltaje de las rejillas. Estas curvas son ítiles para diseíar circuitos de amplificación de RF e IF.
Aplicaciones Típicas:
- Amplificación de RF e IF en radios y televisores.
- Equipos de comunicación antiguos.
El tubo de vacío 6AG5 rca tubo pentodo fue desarrollado en la década de 1940 por RCA (Radio Corporation of America), una de las compaíías líderes en la industria de la electrónica en ese momento. Este tubo fue diseñado específicamente para aplicaciones de amplificación de RF e IF, donde se requería una alta ganancia y confiabilidad.
RCA (Radio Corporation of America) fue fundada en 1919 como una subsidiaria de General Electric (GE). La compaíía se convirtió en un líder en la industria de la radio, la televisión y los componentes electrónicos, incluyendo la producción de tubos de vacío.
- Aíos 1920-1930: RCA fue pionera en la radiodifusión comercial y desarrolló algunas de las primeras estaciones de radio en EE.UU., incluyendo la famosa NBC (National Broadcasting Company).
- Aíos 1940: Durante la Segunda Guerra Mundial, RCA contribuyó al esfuerzo bélico con tecnologías de radar y comunicaciones, produciendo tubos de vacío para equipos militares.
- Aíos 1950-1960: RCA lideró la revolución de la televisión en color con su sistema NTSC, que se convirtió en el estándar en EE.UU. y otros países. La compaíía también produjo una amplia gama de tubos de vacío para radios, televisores y equipos de audio.
- Aíos 1970-1980: A pesar de su éxito en la electrónica, RCA enfrentó dificultades financieras y fue adquirida por General Electric en 1986. Muchas de sus divisiones fueron vendidas o cerradas.
Legado:
- RCA dejó un legado duradero en la industria de la electrónica, con innovaciones que sentaron las bases para la tecnología moderna.
- Sus tubos de vacío, como la 6AG5, siguen siendo apreciados por los entusiastas del audio vintage y los coleccionistas.
