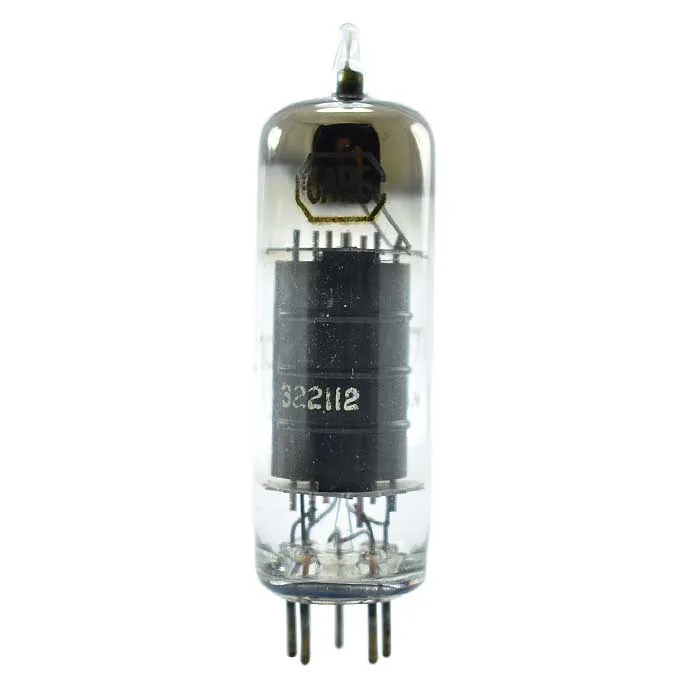

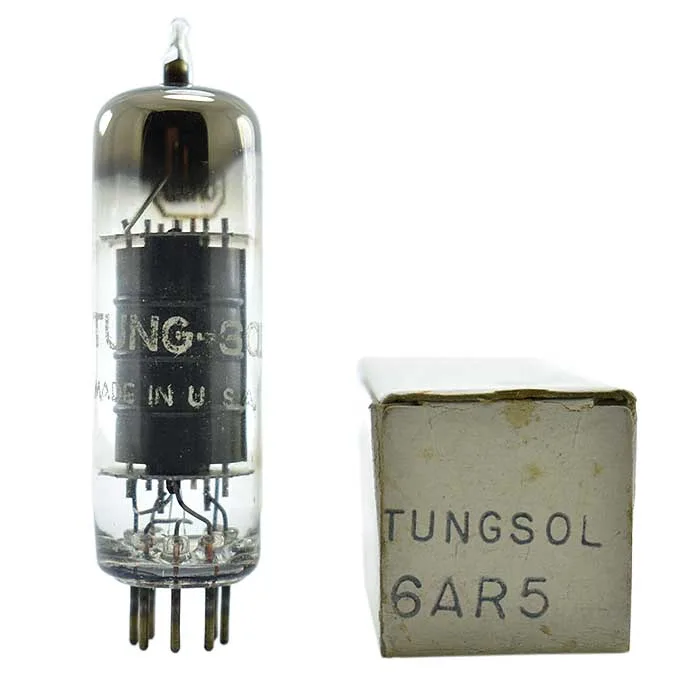

6AR5 TUNGSOL TUBO PENTODO AMPLIFICADOR

El tubo de vacío 6AR5 es un pentodo amplificador, diseñado para aplicaciones de amplificación de audio en equipos vintage. A continuación, se presenta la información técnica detallada:

Características Generales:

Tipo de Válvula: Pentodo amplificador.
Base: Miniatura de 7 pines (B7G).
Filamento:
- Voltaje: 6.3 V.
- Corriente: 0.4 A.
Configuración: Pentodo de alta ganancia, diseñado para amplificación de audio en etapas de salida.
Aplicaciones: Amplificación de audio en radios, televisores y equipos de alta fidelidad.
Tensión de Placa y Pantalla: 250 V.
Tensión de Rejilla: -18 V.
Corriente de Placa (sin seíal): 32 mA (típico).
Corriente de Pantalla (sin seíal): 5.5 mA (típico).
Resistencia de Placa (rp): 68 kΩ (típico).
Resistencia de Carga: 7600 ohmios (típico).
Potencia de Salida: 3.4 W (típico).
Transconductancia (gm): 2300 µmhos (típico).

Curvas Características:

Las curvas de operación típicas muestran la relación entre la corriente de placa, el voltaje de placa y el voltaje de las rejillas. Estas curvas son ítiles para diseíar circuitos de amplificación de audio.

Aplicaciones Típicas:

Amplificación de audio en radios y televisores.
Equipos de alta fidelidad.
Amplificadores de guitarra.

El tubo de vacío 6AR5 fue desarrollado en la década de 1950 por Tungsol, una compaíía líder en la industria de la electrónica y la fabricación de tubos de vacío. Este tubo fue diseñado específicamente para aplicaciones de amplificación de audio, donde se requería una alta potencia y calidad de sonido.

Características Destacadas:

Pentodo Amplificador: La 6AR5 es un pentodo amplificador, lo que la hace ideal para etapas de salida en amplificadores de audio.
Filamento de 6.3 V: Compatible con la mayoría de los sistemas de alimentación de la época.
Uso en Equipos Vintage: Fue ampliamente utilizado en radios, televisores y equipos de sonido de las décadas de 1950 a 1970.

Tungsol fue fundada en 1907 en Nueva Jersey, Estados Unidos, originalmente como Tung-Sol Lamp Works. La compaíía se especializó en la fabricación de tubos de vacío y lámparas, convirtiéndose en un importante proveedor de componentes electrónicos durante la primera mitad del siglo XX.

Hitos Importantes:

Aíos 1920-1930: Tungsol comenzó a producir tubos de vacío para radios y equipos de comunicación. La compaíía se destacó por la calidad y confiabilidad de sus componentes.
Aíos 1940-1950: Durante la Segunda Guerra Mundial, Tungsol contribuyó al esfuerzo bélico con la producción de tubos de vacío y otros componentes electrónicos para equipos de comunicación y radar.
Aíos 1950-1960: Tungsol expandió su línea de productos para incluir televisores, radios y otros dispositivos electrónicos de consumo. La compaíía también desarrolló algunos de los primeros transistores, lo que marcó el comienzo de la transición de los tubos de vacío a la tecnología de estado sólido.
Aíos 1970-1980: Con la transición a la tecnología de estado sólido, la producción de tubos de vacío disminuyó, pero los tubos de Tungsol siguieron siendo apreciados por su calidad y durabilidad.
