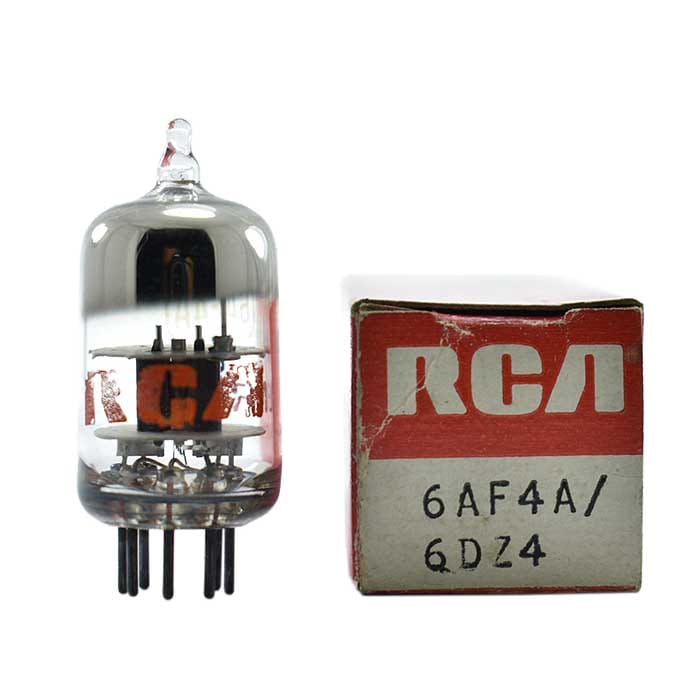

Tubo 6AF4 RCA triodo 6AF4/6DZ4
El 6AF4 es un triodo de filamento directo diseñado para aplicaciones de frecuencia ultraelevada (F.U.E.), utilizado principalmente en equipos de comunicación y televisión de la era de los tubos de vacío.
Características Principales:
- Tipo: Triodo para frecuencia ultraelevada (F.U.E.).
- Base: Miniatura de 7 pines (B7G).
- Filamento: 6.3V @ 0.225A (bajo consumo).
- Tensión de Placa Máxima (Vp): 80V.
- Corriente de Placa (Ip): 16mA (típico).
- Resistencia de Placa (Rp): 2,270 Ω.
- Transconductancia (Gm): 6,600 µmhos (alto rendimiento para su categoría).
- Capacitancia Interelectródica:
- Entrada (Cgk): ~2.5pF.
- Salida (Cak): ~0.5pF.
- Retroalimentación (Cag): ~0.03pF (muy baja, ideal para F.U.E.).
El 6AF4 fue desarrollado en la década de 1950 por RCA como parte de una serie de tubos especializados en frecuencias ultraaltas (UHF). Su diseío compacto y baja capacitancia lo hacían ideal para:
Usos Principales:
- Circuitos de Televisión UHF:
- Se empleaba en osciladores y mezcladores de sintonizadores UHF en televisores antiguos (antes de la llegada de los transistores).
- Funcionaba en el rango de 470–890 MHz (canales 14–83 en la norma NTSC).
- Equipos de Comunicación Militar:
- Utilizado en radios de avión y sistemas de radar debido a su estabilidad en altas frecuencias.
- Instrumentación Científica:
- Osciladores de laboratorio y generadores de seíal en equipos de prueba.
Radio Corporation of America (RCA) fue una de las empresas más influyentes en la era de los tubos de vacío, con contribuciones clave:
Logros de RCA en Tubos de Vacío:
- Pionera en Tubos para Radio y TV:
- Desarrolló estándares como la serie “RCA Receiving Tube Manual” (manuales técnicos aín usados por restauradores).
- Fabricó tubos icónicos como el 12AX7 (audio) y el 6L6 (amplificación de potencia).
- Innovación en Tubos para UHF:
- La serie 6AF4/6AM4/6AG4 fue diseñada para competir con los tubos europeos (como los de Philips) en aplicaciones de alta frecuencia.
- RCA optimizó la estructura de rejilla y cátodo para minimizar pérdidas en UHF.
- Legado y Declive:
- Dominó el mercado estadounidense hasta los aíos 1970, cuando los semiconductores desplazaron a los tubos.
- Sus diseíos aín son referencia en audio de alta gama (ej.: amplificadores valvulares).
