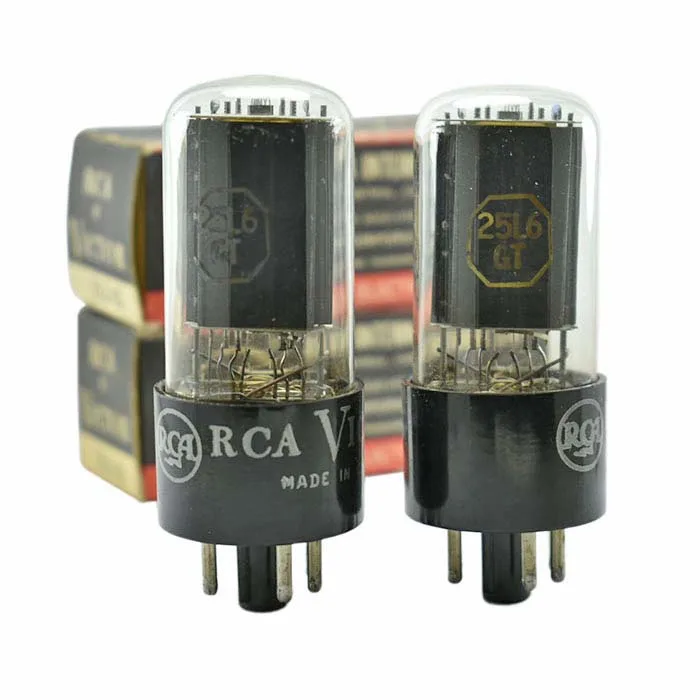

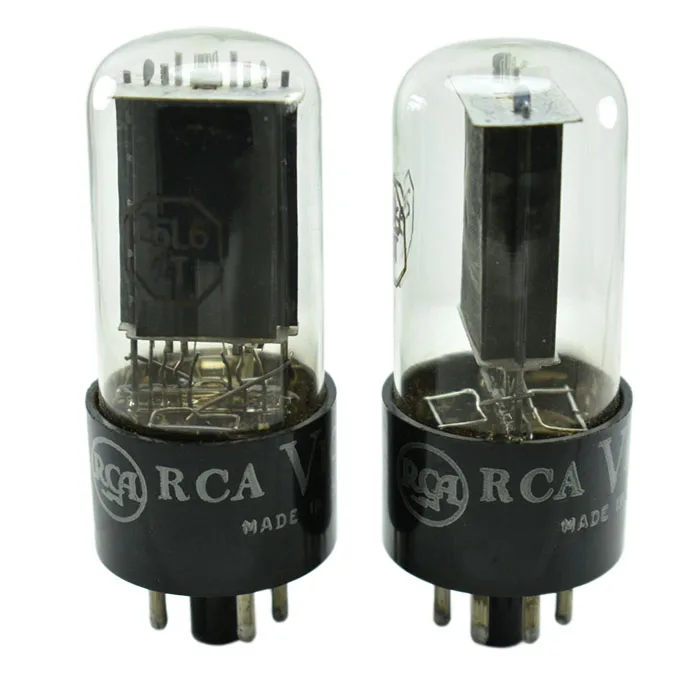

25L6GT RCA TUBO AMPLIFICADOR DE POTENCIA X PAR

25L6GT RCA TUBO AMPLIFICADOR DE POTENCIA X PAR

La válvula RCA 25L6GT es un amplificador de potencia destinado especialmente al uso en la etapa de salida de receptores de dos corrientes y c.c. Esta válvula entrega alta potencia de salida a tensiones comparativamente bajas de placa y pantalla, como las que suelen estar disponibles en esta clase de receptores.

Especificaciones físicas:

Base: Intermedia octal 7 patitas

Ampolla: T-9

Longitud total: 3 5/16

Posición de montaje: Cualquiera.

Funcionamiento tipico- Amplificador clase A1

Tensión de calefactor:       ………………………..   25.0 Volts      25.0 Volts

Corriente del calefactor:    ……………………..      300 mA          300 mA

Tensión de placa:     ………………………………..    100 Volts       200 Volts

Tensión de pantalla:       ………………………….    110 Volts      125 Volts

Tensión de reja:   …………………………………     -7.5 Volts         **

Tensión de seíal de baja frecuencia:    ………  7.5 Volts       8.5 Volts

Resistencia de polarización catódica: ……….   140 Ohm    180 Ohm

Corriente de placa, en ausencia de seíal:  …..   49 mA           46 mA

Corriente de placa con máxima seíal:   ………..  50 mA           47 mA

Corriente de pantalla, en ausensia de seíal:  …..  4 mA             2.2 mA

Corriente de pantalla con máxima seíal:    …….  10 mA           8.5 mA

Resistencia de placa:  ………………… 13000 Ohm   28000 Ohm

Transconductancia:    ……………….    8000 μmhos   8000 μmhos

Resistencia de carga:  ………………..    2000 ohm       4000 Ohm

Deformación armónica total: …………    10%           10%

Potencia de salida:     …………………….. 2.1 Watts    3.8 Watts
