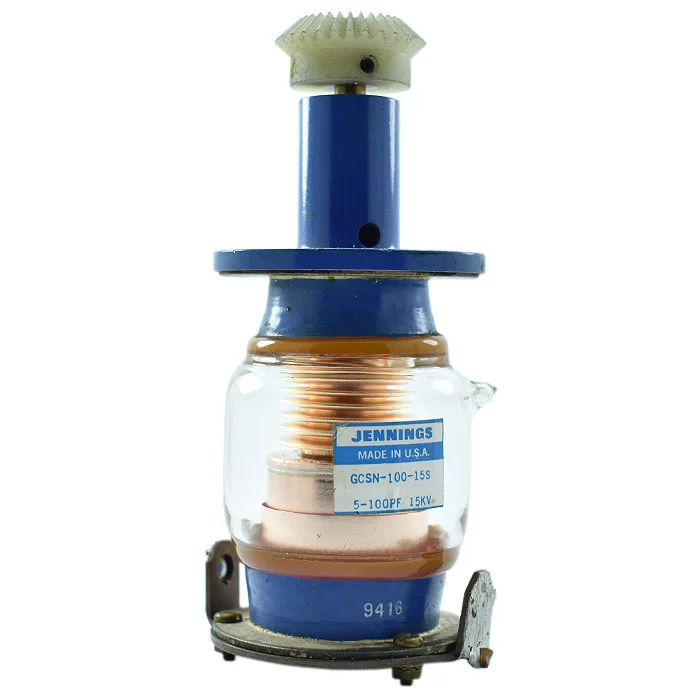

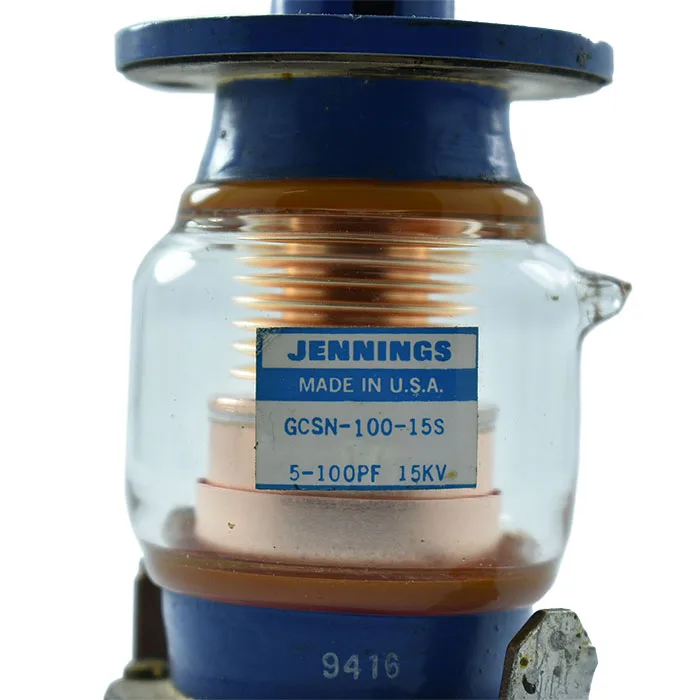

JENNINGS GCSN-100-15S CAPACITOR AL VACIO VARIABLE 100 pf 15 KV

Los condensadores variables de vacío, son dispositivos cuya capacitancia puede ajustarse dentro de un rango determinado. Se utilizan principalmente en aplicaciones de alta frecuencia, como en circuitos de radio y telecomunicaciones.

Principio de Funcionamiento: La capacitancia se ajusta cambiando la distancia entre las placas o la cantidad de superficie de las placas que se superponen.
Material Dieléctrico: Utilizan un vacío como dieléctrico, lo que permite operar a altos voltajes sin riesgo de arqueo.
Construcción: Generalmente, consisten en un conjunto de placas metálicas semiesféricas que se pueden girar o mover para cambiar la capacitancia.

Aplicaciones Comunes:

Sintonización de Radio: Utilizados en receptores de radio para ajustar la frecuencia de resonancia.
Transmisores de Alta Potencia: Empleados en transmisores de radiofrecuencia para ajustar la impedancia y mejorar la eficiencia de la transmisión.
Equipos de Telecomunicaciones: Utilizados en circuitos de sintonización y adaptación de impedancia.

Estado del artículo: Retirado del equipo, revisado y garantizado.

Estos capacitores al vacío son esenciales para ajustar y optimizar el rendimiento de los circuitos de alta frecuencia.

Capacitancia nominal 5-100 pF
Tensión máxima 15 KV
Amperios de corriente (RMS) Máximo 45 amperios
Diámetro del eje 1/4 pulgada
Giros para recorrido completo máx. 21
Dimensiones importantes
Longitud máxima 4,75 pulg./120,65 mm (incluido el eje)
Diámetro máximo 2,12 pulg./53,85 mm
Peso 8,00 oz/226,80 g
Montaje de 3 orificios en la parte superior e inferior del condensador en bridas montadas permanentemente
Condición Retirado del equipo, revisado y garantizado.
