Resistencia Dale 5 Ohm 225W – Modelo HL-225 Wirewound Industrial (Made in Mexico)
La Resistencia Dale 5 Ohm 225W es un componente pasivo de grado industrial diseñado para aplicaciones donde la estabilidad térmica y la durabilidad son innegociables. A diferencia de las resistencias cerámicas vitrificadas comunes, la serie HL (High Current/High Power) de Dale utiliza un recubrimiento exclusivo de silicona que absorbe las expansiones térmicas, evitando micro-fisuras bajo cargas pesadas.
Condición de la Resistencia Dale 5 Ohm 225W Modelo HL-225:
Este producto se cataloga como New Old Stock (NOS) / Surplus.
Estado Técnico: Nuevo funcionalmente. Los terminales tipo “lug” no presentan restos de soldadura ni marcas de tornillos, lo que indica que nunca fue montada en circuito.

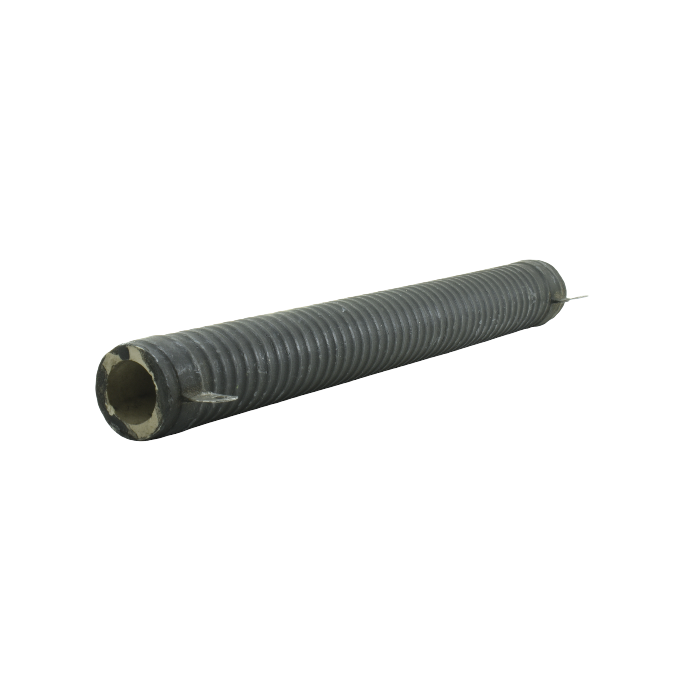

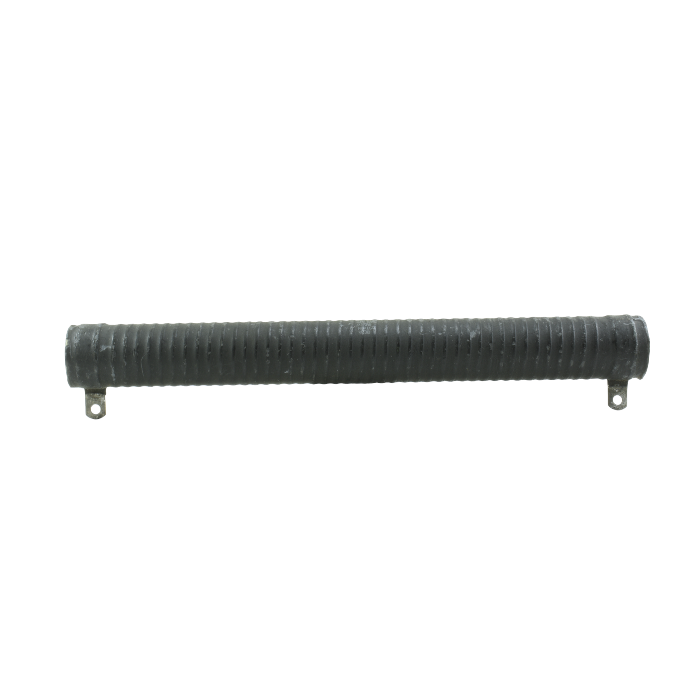

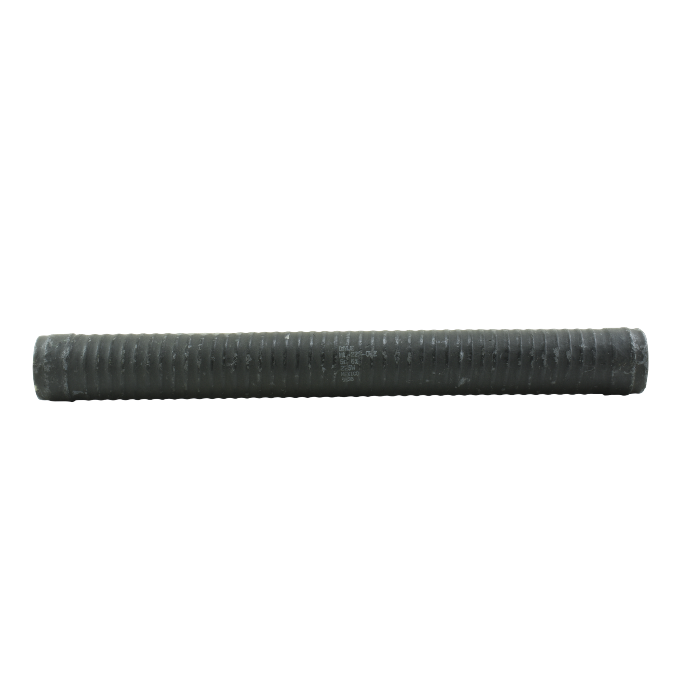

Estado Estético: Presenta roces o desgaste en la pintura del cuerpo debido al almacenamiento a granel sin caja original (ver fotos reales). Estas marcas son puramente cosméticas y no afectan la integridad del bobinado ni su capacidad de disipación.
Especificaciones Técnicas (Datasheet Reconstructed):
Fabricante: Dale Electronics (Vishay Dale).
Modelo: HL-225-05Z (Serie HL).
Resistencia: 5 Ohms (
Ω).Potencia Nominal: 225 Watts (Montaje libre al aire).
Tolerancia:
±5%.Corriente Máxima: ~6.70 Amperios (Calculado segín
I=P/R).Voltaje Máximo de Trabajo: ~33.5 Voltios (Bajo carga nominal).
Dimensiones: Largo 265mm (10.5″) x Diámetro 29mm (1.125″).
Tecnología: Bobinado (Wirewound) sobre nícleo tubular hueco.
Terminales: Acero estaíado con agujero para soldar o atornillar.
Origen: México.
Aplicaciones y Usos Comunes:
Frenado Dinámico: Disipación de energía regenerativa en variadores de frecuencia y servomotores industriales.
Fuentes de Alimentación: Uso como resistencia de “Bleeder” (sangrado) de seguridad o limitadora de corriente de irrupción (Inrush Current).
Bancos de Carga: Ideal para laboratorios que requieren simular cargas de ~7 Amperios a bajos voltajes.
Audio de Alta Fidelidad y Tubos: Uso en redes de polarización de cátodo en amplificadores de válvulas de muy alta potencia.
Sistemas de Elevación y Tracción: Control de motores DC antiguos.
Sobre la Marca (Historia):
Dale Electronics, fundada en Nebraska, EE.UU., revolucionó el mercado de resistencias de precisión en los aíos 50 y 60. Adquirida posteriormente por Vishay Intertechnology, la marca Dale sigue siendo sinónimo de la más alta calidad en resistencias bobinadas. Comprar una Dale es comprar un componente que sobrevivirá al equipo donde se instale.
Preguntas Frecuentes (FAQ)
P: ¿Por qué la resistencia tiene marcas si es nueva?
R: Al ser un producto de inventario antiguo (Surplus) sin su empaque individual, el roce con otras unidades en el almacén generó desgaste en el recubrimiento de silicona. Garantizamos que los terminales están vírgenes y la continuidad es perfecta.
P: ¿Qué ventaja tiene el recubrimiento de silicona sobre el cemento verde?
R: La silicona de la Resistencia Dale 5 Ohm 225W soporta mejor los choques térmicos (calentamiento y enfriamiento rápido) sin agrietarse, protegiendo mejor el alambre resistivo interno contra la humedad a largo plazo.
P: ¿Cómo debo montar esta resistencia?
R: Debido a que disipa 225W, se recomienda montarla horizontalmente usando soportes de muelle (spring clips) o varilla roscada a través del nícleo hueco, asegurando suficiente espacio alrededor para la circulación de aire por convección.
P: ¿Cuál es la corriente máxima que soporta?
R: Aproximadamente 6.7 Amperios de forma continua. Si su aplicación supera esta corriente, la resistencia se sobrecalentará más allá de sus especificaciones.
