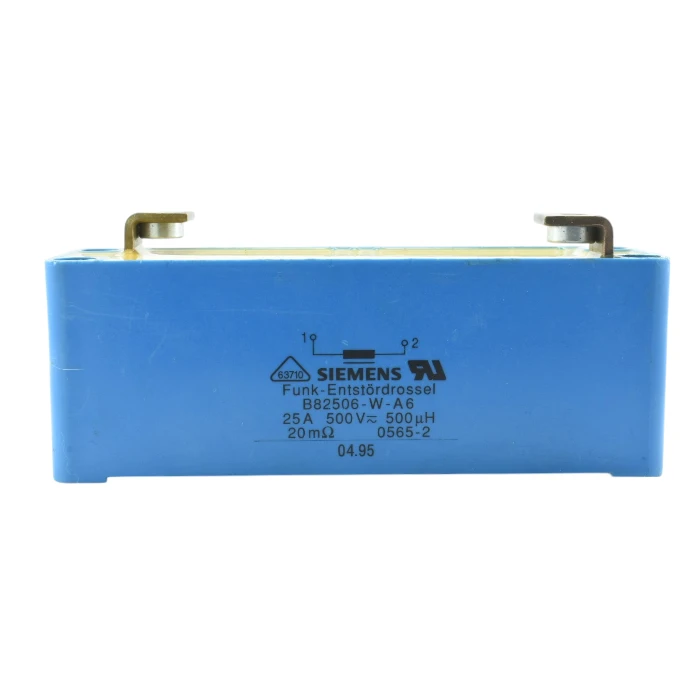

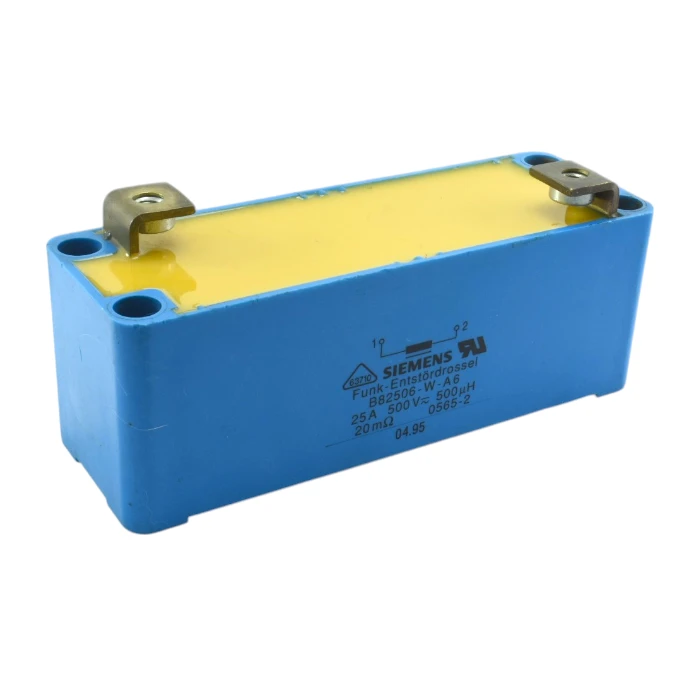

Choke Supresor de Interferencias Siemens B82506-W-A6, 25A 500V
El Choke Supresor de Interferencias Siemens B82506-W-A6, también conocido por su término original alemán Funk-Entstírdrossel, es un componente electrónico pasivo esencial para mantener la integridad de la seíal y la estabilidad en sistemas de alta potencia.
Su función principal es actuar como un filtro de paso bajo, bloqueando eficazmente el ruido de alta frecuencia, conocido como interferencia electromagnética (EMI) y de radiofrecuencia (RFI).
Estas interferencias pueden ser generadas por motores, convertidores de frecuencia o fuentes de alimentación conmutadas, y pueden afectar negativamente el rendimiento de otros dispositivos electrónicos cercanos.
Al permitir el paso de la corriente principal de baja frecuencia (como 50/60 Hz) mientras atenía el ruido no deseado, este choke asegura que tus equipos funcionen de manera fiable y cumplan con las normativas de compatibilidad electromagnética.
¿Para Quién Va Dirigido el Choke Supresor de Interferencias Siemens B82506-W-A6?
Este componente es ideal para:
Técnicos de Mantenimiento Industrial: Para reparar o mejorar maquinaria como variadores de frecuencia, sistemas de control de motores y fuentes de alimentación.
Ingenieros Electrónicos y de Automatización: Que diseían o integran sistemas de potencia que requieren un filtrado de ruido robusto.
Fabricantes de Maquinaria (OEMs): Que buscan componentes fiables para garantizar la estabilidad y longevidad de sus productos.
Especialistas en Reparación de Equipos: Como máquinas de soldar, sistemas de climatización industrial y otros equipos de alta corriente.
Usos y Aplicaciones Comunes del Choke Supresor de Interferencias Siemens B82506-W-A6:
Fuentes de alimentación de alto rendimiento.
Variadores de frecuencia y drives para motores de CA/CC.
Sistemas de automatización y control industrial.[5]
Equipos de soldadura y corte por plasma.
Sistemas de alimentación ininterrumpida (SAI/UPS).
Filtrado de líneas de potencia en gabinetes de control.
Características Técnicas Detalladas del Choke Supresor de Interferencias Siemens B82506-W-A6
| Característica | Valor |
| Fabricante | Siemens |
| Nímero de Parte | B82506-W-A6 |
| Tipo de Componente | Choke Supresor de Interferencias (Power Line Choke) |
| Corriente Nominal (IR) | 25 A |
| Tensión Nominal (VR) | 500 V AC / 600 V DC |
| Inductancia Nominal (LR) | 500 µH (0.5 mH) |
| Resistencia DC (Rtyp) | 20 mΩ (0.020 Ω) |
| Tolerancia de Inductancia | ±20% |
| Terminales | Conexión por tornillo M6 |
| Condición | NOS (New Old Stock), probado y 100% funcional. |
| Fecha de Fabricación | 04.95 (Abril 1995) |
| Montaje | Chasis, 2 agujeros de montaje |
| Diseío | Cumple con la norma EN 60938-2 (VDE 0565-2) |
Sobre el Fabricante: Siemens
Fundada en 1847 por Werner von Siemens, Siemens AG es un gigante tecnológico global y la mayor empresa de fabricación industrial de Europa. Desde sus inicios con la invención del telégrafo de aguja, Siemens ha sido pionera en la electrificación, la automatización y, más recientemente, la digitalización. Con una historia de más de 175 aíos, la marca es sinónimo de calidad, innovación y fiabilidad en sectores que van desde la energía y la salud hasta la infraestructura industrial. La división de componentes de Siemens ha proporcionado durante décadas piezas robustas que son la columna vertebral de la industria mundial.
Preguntas Frecuentes (FAQ)
P: ¿Este componente es un diodo o un fusible?
R: No, es un choke o bobina de choque. Su función es filtrar interferencias eléctricas, no rectificar corriente como un diodo ni proteger contra sobrecorriente como un fusible.
P: ¿Qué significa “Funk-Entstírdrossel”?
R: Es el término en alemán para “Bobina de supresión de interferencias de radio”. Describe exactamente su función de eliminar el ruido no deseado.
P: ¿Puedo usarlo en una línea de 220V o 380V?
R: Sí, está diseñado para operar hasta 500V en corriente alterna (AC), por lo que es perfectamente seguro y eficaz en sistemas de 220V, 380V y 480V.
P: ¿Qué significa que es un producto “NOS”?
R: NOS (New Old Stock) significa que el componente es antiguo pero nunca ha sido usado. Es una pieza original de fábrica, en este caso de 1995, que ha sido almacenada correctamente y se encuentra en perfectas condiciones funcionales.
P: ¿Cómo se instala este choke?
R: Se instala en serie con la línea de alimentación que se desea filtrar. La corriente pasa a través de sus terminales de tornillo M6. Debe fijarse firmemente a un chasis mediante sus agujeros de montaje para asegurar una operación estable.
