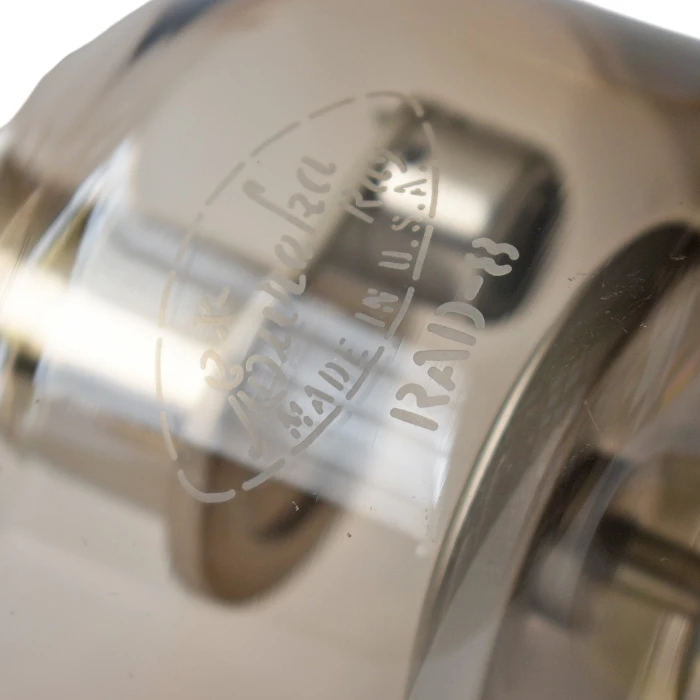

Eureka RAD-8 Rotating Anode X-ray Tube – Componente de Diagnóstico por Imagen ˜¢ï¸

Explore el nícleo de la tecnología de diagnóstico por imagen con este auténtico Eureka RAD-8 Rotating Anode X-ray Tube. Fabricado en los EE. UU., este tubo representa la císpide de la ingeniería electromecánica de su época, diseñado para generar rayos X de alta intensidad con una gestión térmica superior gracias a su innovador diseío deánodo rotatorio. Es una oportunidad ínica para adquirir un componente clave para la reparación de equipos médicos vintage, aplicaciones de ensayos no destructivos (NDT) o investigación en física.

š ï¸ Nota Importante sobre la Condición y Pruebas del Eureka RAD-8 Rotating Anode X-ray Tube:

Este es un artículo vintage, recuperado de equipo o de antiguo stock (NOS), sin su embalaje original ni manuales. Se vende como un componente para especialistas.

• Pruebas Realizadas del Eureka RAD-8 Rotating Anode X-ray Tube:

  1. Continuidad del Filamento: Se ha verificado con un multímetro que ambos filamentos (para foco fino y grueso) tienen continuidad y no están abiertos.

  2. Rotor del Ánodo: Se ha comprobado manualmente que el rotor interno delánodo gira suavemente y sin obstrucciones.

• Garantía: No se han realizado pruebas de alto voltaje, de emisión o de vacío. Dada la naturaleza de este componente, se vende en estricta condición “tal cual” (as-is), sin garantía de funcionamiento más allá de las pruebas descritas. Las fotografías son del producto exacto que se enviará.

š™ï¸ Especificaciones Técnicas del Eureka RAD-8 Rotating Anode X-ray Tube(Valores de Referencia):

Aviso: No se ha localizado la hoja de datos (datasheet) original para el modelo RAD-8. La siguiente información se basa en tubos deánodo rotatorio de características similares de la misma época y fabricante. Deben considerarse como una guía y no como una especificación garantizada.

• Tipo de Tubo: Tubo de Rayos X de Ánodo Rotatorio.

• Tipo de Cátodo: Filamento de Tungsteno (probablemente con doble foco).

• Voltaje Máximo de Pico (kVp): Estimado entre 100 kVp y 125 kVp.

• Velocidad del Ánodo: Típicamente 3000 – 3600 RPM (para 50/60 Hz).

• Material del Blanco (Target): Aleación de Tungsteno-Renio.

• Ángulo del Ánodo: Estimado entre 12 y 16 grados.

• Foco: Probablemente Doble Foco (ej. 1.0 mm y 2.0 mm).

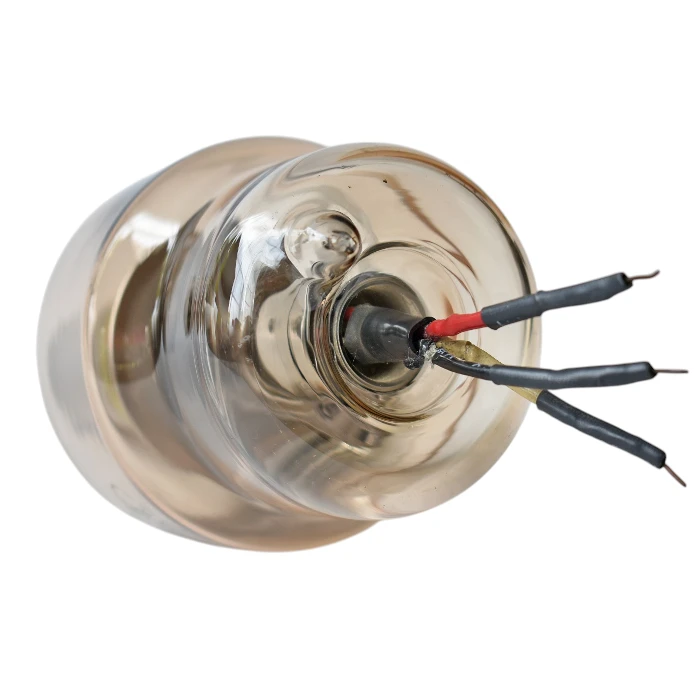

• Conexiones: Cables de alta tensión para el cátodo (filamentos) y conexión deánodo en el extremo opuesto.

• Refrigeración: Diseñado para operación en carcasa protectora con refrigeración por aceite.

Peso y Medidas Aproximadas del Eureka RAD-8 Rotating Anode X-ray Tube:

• Longitud Total: ~ 48 cm (19 inches)

• Diámetro Máximo (Bulbo): ~ 11.5 cm (4.5 inches)

• Peso: ~ 2.1 kg (4.6 lbs)
  (Estas medidas son aproximadas y sirven como referencia para envío e instalación).

Aplicaciones y Usos del Eureka RAD-8 Rotating Anode X-ray Tube:

El Eureka RAD-8 Rotating Anode X-ray Tube fue diseñado para:

• Radiografía Médica: Equipos de diagnóstico en hospitales y clínicas.

• Fluoroscopia: Estudios de imagen en tiempo real.

• Ensayos No Destructivos (NDT): Inspección de materiales en la industria para detectar defectos internos.

• Investigación Científica: Difracción de rayos X y otras aplicaciones en laboratorios de física.

• Coleccionismo y Exhibición: Como un ejemplo impresionante de la tecnología del siglo XX.

️ Sobre el Fabricante: Eureka X-Ray Tube Corporation

Fundada en Chicago, Illinois, la Eureka X-Ray Tube Corporation fue un importante fabricante estadounidense de tubos de rayos X durante gran parte del siglo XX. Conocidos por su innovación y la calidad de sus productos, los tubos Eureka fueron componentes estándar en muchos equipos de radiología. La compaíía eventualmente pasó a formar parte de conglomerados más grandes como Litton Industries, pero su legado de ingeniería de precisión perdura en componentes como este RAD-8.

Preguntas Frecuentes (FAQ)

P: ¿Este tubo Eureka RAD-8 Rotating Anode X-ray Tube funciona?
R: No podemos garantizar su pleno funcionamiento. Solo hemos confirmado que el filamento tiene continuidad y el rotor gira libremente. Se vende “tal cual”, como un componente para especialistas.

P: ¿Por qué elánodo es rotatorio?
R: Elánodo gira a alta velocidad para distribuir el calor generado por el impacto de los electrones sobre unárea mucho mayor. Esto permite utilizar mayores potencias y tiempos de exposición más cortos sin daíar el tubo.

P: ¿Necesito algo más para operar este tubo?
R: Sí. Operar este tubo requiere una carcasa protectora con blindaje de plomo, un sistema de refrigeración por aceite, una fuente de alimentación de alto voltaje (decenas de miles de voltios) y un circuito de control para el filamento y el estátor del rotor. Es un sistema complejo.

P: ¿Es peligroso?
R: Sí. Si se opera, genera radiación ionizante (rayos X) que es extremadamente peligrosa sin el blindaje adecuado. Además, opera con voltajes letales. Solo debe ser manejado e integrado por personal cualificado y con experiencia.

P: ¿El vidrio de colorámbar indica un problema?
R: No necesariamente. El tinte puede ser resultado del bombardeo de electrones a lo largo de su vida ítil o por el tipo de vidrio utilizado (vidrio de borosilicato). No es un indicador definitivo de una falla de vacío.
