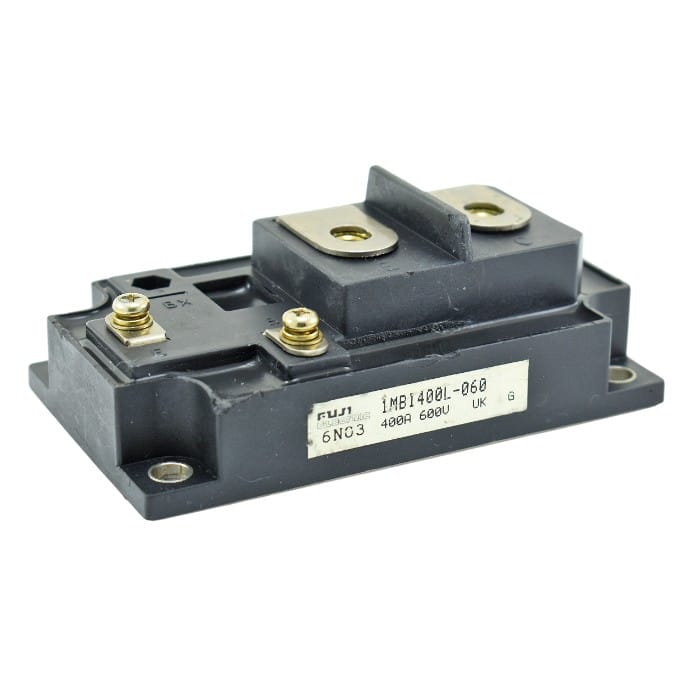

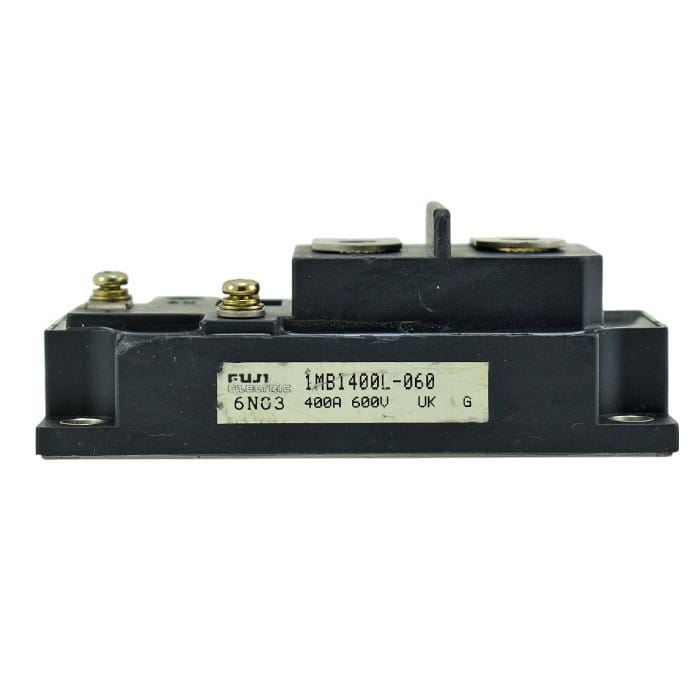

Módulo IGBT Fuji 1MBI400L-060 400A 600V L-Series – Japón.

En el mantenimiento de maquinaria industrial, la velocidad de respuesta y la eficiencia térmica son factores decisivos. El Módulo IGBT Fuji 1MBI400L-060 es un componente de la “L-Series” (High Speed) de Fuji Electric, diseñado específicamente para aplicaciones que requieren conmutación rápida y bajas pérdidas de energía, como el control de motores PWM (Modulación por Ancho de Pulso).

Análisis Técnico: Decodificando el 1MBI
Este dispositivo es un IGBT (Transistor Bipolar de Puerta Aislada) de Canal N.

• Nomenclatura Fuji:

  • 1: Indica configuración “Single” (Un solo interruptor en el paquete).

  • MB: Serie de IGBTs (Módulo).

  • I: Aplicación Industrial.

  • 400: Corriente nominal de colector de 400 Amperios.

  • 060: Tensión de bloqueo de 600 Voltios.

• Tecnología L-Series: Esta generación de chips de Fuji se caracteriza por reducir significativamente las pérdidas de conmutación en comparación con los transistores bipolares tradicionales, permitiendo operar a frecuencias más altas (hasta 20 kHz) de manera eficiente.

Aplicaciones: El Rey de los Montacargas
Debido a su voltaje de 600V, el Módulo IGBT Fuji 1MBI400L-060 es el repuesto por excelencia para equipos alimentados por baterías de gran capacidad (48V, 72V, 80V DC).

• Carretillas Elevadoras (Forklifts): Es muy común encontrar este módulo en los controladores de tracción y bombas hidráulicas de marcas como Toyota, Nissan, Komatsu y TCM de los años 90 y 2000.

• Soldadura: Inversores de soldadura TIG/MIG que requieren un arco estable y respuesta rápida.

• SAI / UPS: Sistemas de alimentación ininterrumpida de baja tensión.

Estado del Componente y Nota de Instalación del Módulo IGBT Fuji 1MBI400L-060
Ofrecemos este módulo en condición de usado/recuperado. Ha sido extraído de equipos industriales desmantelados y sometido a pruebas rigurosas.

• Prueba de Multímetro: Verificamos que no exista cortocircuito entre Colector (C) y Emisor (E), y que la Compuerta (Gate) responda correctamente a la carga capacitiva, abriendo y cerrando el canal.

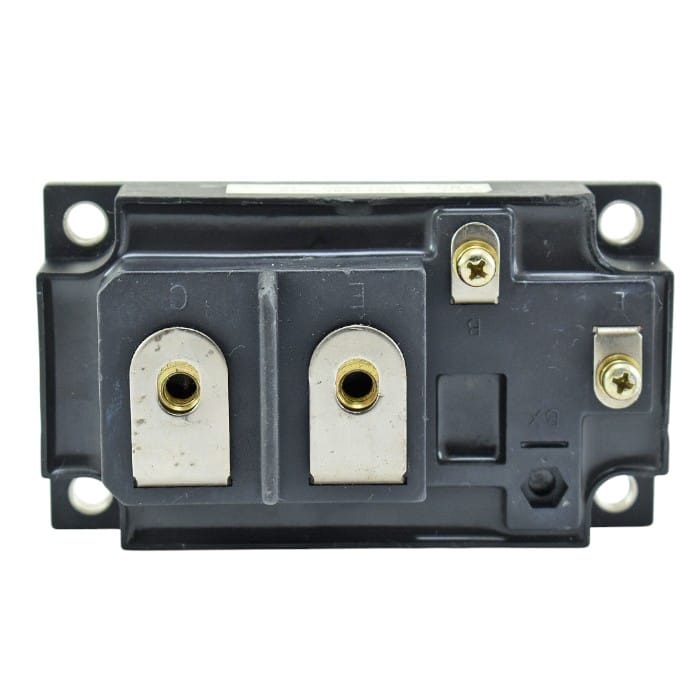

• Nota sobre el encapsulado: Es posible que la carcasa de plástico tenga grabadas las letras “B” y “E” en los terminales de control. Esto se debe a que Fuji usaba el mismo molde para transistores Darlington. En este IGBT, el terminal marcado como “B” funciona como Gate (G).

Ficha Técnica del Módulo IGBT Fuji 1MBI400L-060

• Fabricante: Fuji Electric (Japón).

• Número de Parte: 1MBI400L-060.

• Tipo: IGBT (N-Channel).

• Serie: L-Series (High Speed).

• Configuración: Single (1 Interruptor).

• Corriente de Colector (ICIC​): 400 Amperios.

• Corriente Pico (ICPICP​): 800 Amperios.

• Voltaje Colector-Emisor (VCESVCES​): 600 Voltios.

• Voltaje Puerta-Emisor (VGESVGES): ±20 Voltios.

• Disipación de Potencia (PcPc​): 1500 Watts.

• Terminales de Potencia: Tornillos M6 (C y E).

• Terminales de Control: Tornillos M4.

• Aislamiento: 2500 V AC (1 min).

• Condición: Usado, testeado.

Preguntas Frecuentes (FAQs)

P: En el plástico dice “B” y “BX”, pero usted dice que es un IGBT. ¿Cómo se conecta?
R: Es correcto. Fuji Electric reutilizaba moldes de carcasa. Aunque el plástico diga “B” (Base), al ser un módulo 1MBI, ese terminal es la Gate (G) o Compuerta. El terminal marcado como “BX” generalmente no tiene conexión interna en los modelos IGBT o no se utiliza. Debe conectarse como un IGBT estándar.

P: ¿Sirve para reemplazar un módulo de 1200V?
R: No. Este módulo soporta hasta 600V. Si lo coloca en un circuito de 380V/440V AC (que rectificado supera los 500-600V pico), el módulo se destruirá. Es exclusivo para sistemas de voltaje más bajo (baterías o 220V AC).

P: ¿Cómo pruebo si este IGBT usado funciona?
R: Con un multímetro en modo diodo:

1. Mida entre C y E: Debe marcar abierto en un sentido y caída de diodo en el otro.

2. Cargue la Gate (G) tocándola con la punta positiva del multímetro (mientras la negativa está en E).

3. Vuelva a medir C y E: Ahora debería marcar conducción (baja resistencia) porque el IGBT se “activó”.

4. Descargue la Gate tocándola con el dedo o puenteando con E, y debe volver a marcar abierto.

P: ¿Necesito cambiar la pasta térmica?
R: Sí, siempre. Al instalar un módulo de potencia usado, debe limpiar perfectamente la superficie y aplicar pasta térmica nueva para asegurar la transferencia de calor, ya que este módulo disipa hasta 1500W.
