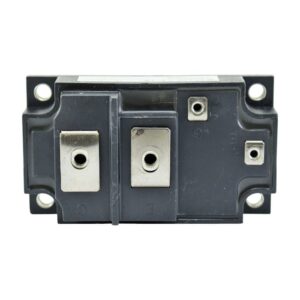

Módulo IGBT Hitachi MBN400A6 400A 600V Single Switch – Japón

En el mantenimiento de electrónica industrial, especialmente en equipos de tracción eléctrica y conversión de energía de las décadas pasadas, los componentes de Hitachi son legendarios por su durabilidad. El Módulo IGBT Hitachi MBN400A6 es un ejemplo perfecto de esta ingeniería japonesa, ofreciendo un rendimiento estable en un paquete industrial robusto.

Especificaciones Técnicas Detalladas del Módulo IGBT Hitachi MBN400A6
Este dispositivo es un Transistor Bipolar de Puerta Aislada (IGBT) de Canal N.

• Clase de Voltaje: El sufijo “A6” designa una tensión Colector-Emisor (VCESVCES€‹) de 600 Voltios. Esto lo hace ideal para sistemas alimentados por baterías de alto voltaje (48V-96V en montacargas) o redes eléctricas trifásicas de 200V-240V.

• Potencia de Corriente: Capaz de manejar 400 Amperios de corriente continua, con picos transitorios significativamente más altos, lo que es crucial para el arranque de motores bajo carga.

• Topología: Es un módulo “Single”. Contiene un chip IGBT de granárea y un diodo de recuperación rápida (Fast Recovery Diode) conectado en antiparalelo entre emisor y colector, protegiendo al dispositivo de las corrientes regenerativas de los motores.

Historia de la Marca: Hitachi Power Devices
Hitachi fue uno de los pioneros en la comercialización de la tecnología IGBT en los aíos 80 y 90, compitiendo directamente con Mitsubishi y Fuji Electric. Los módulos de la serie MBN se caracterizan por una tensión de saturación baja (VCE(sat)), lo que significa que generan menos calor cuando están conduciendo electricidad, aumentando la eficiencia global del sistema. Aunque la división de semiconductores ha evolucionado (ahora Hitachi Energy / Renesas en algunos segmentos), estos módulos originales “Made in Japan” siguen siendo insustituibles en maquinaria que no admite rediseíos modernos.

Estado y Verificación
Ofrecemos este Módulo IGBT Hitachi MBN400A6 en condición de usado/recuperado. Proviene de desmontajes profesionales. Entendemos que su instalación es crítica, por lo que cada unidad es sometida a una prueba estática con multímetro industrial para garantizar:

1. Aislamiento: Ausencia de cortocircuitos entre Colector y Emisor.

2. Integridad de Compuerta: La Gate no presenta fugas y responde a la carga capacitiva.

3. Diodo: El diodo free-wheeling está intacto y conduce correctamente en sentido inverso.
   Es la solución costo-efectiva y segura para reparaciones urgentes.

Ficha Técnica del Módulo IGBT Hitachi MBN400A6

• Fabricante: Hitachi (Japón).

• Nímero de Parte: MBN400A6.

• Tipo: IGBT (N-Channel).

• Configuración: Single (1 Interruptor).

• Corriente de Colector (IC): 400 Amperios.

• Voltaje Colector-Emisor (VCES): 600 Voltios.

• Voltaje Puerta-Emisor (VGES€‹): ±20 Voltios.

• Terminales de Potencia: Tornillos M6/M8.

• Terminales de Control: Conectores tipo pala (Faston) o tornillos M4 (G y E aux).

• Tecnología: Epitaxial Silicon.

• Condición: Usado, testeado.

Preguntas Frecuentes (FAQs)

P: ¿El Módulo IGBT Hitachi MBN400A6 sirve para reemplazar un módulo de 1200V?
R: No, nunca. Este módulo es de 600V. Si lo instalas en un sistema diseñado para 1200V (como una red de 380V/440V AC), el módulo explotará inmediatamente debido a la sobretensión. Solo sirve para sistemas de menor voltaje (baterías o redes de 220V).

P: ¿Cómo sé si el módulo está daíado?
R: Un módulo IGBT daíado suele presentar continuidad total (0 ohmios) entre los terminales grandes C y E en ambas direcciones. También puede presentar corto entre la compuerta (G) y el emisor (E). Nuestros módulos usados están libres de estos defectos.

P: ¿Dónde se usa comínmente este modelo?
R: Es muy frecuente encontrarlo en controladores de velocidad de carretillas elevadoras (marcas como Toyota, Nissan, Komatsu de los aíos 90), soldadoras TIG antiguas y variadores de frecuencia de 220V.

P: ¿Qué mantenimiento requiere al instalarlo?
R: Es obligatorio limpiar perfectamente la superficie del disipador y aplicar una capa nueva de pasta térmica de silicona. La superficie debe ser plana para asegurar la transferencia de calor.
