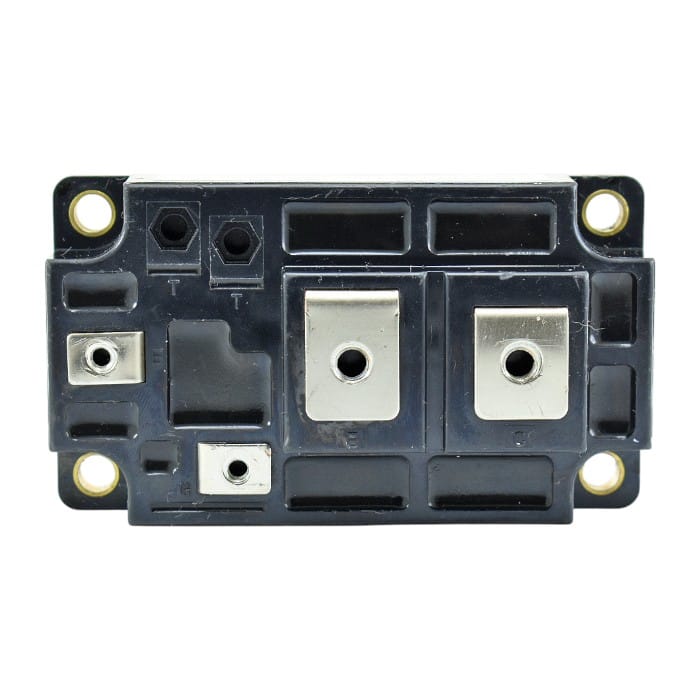

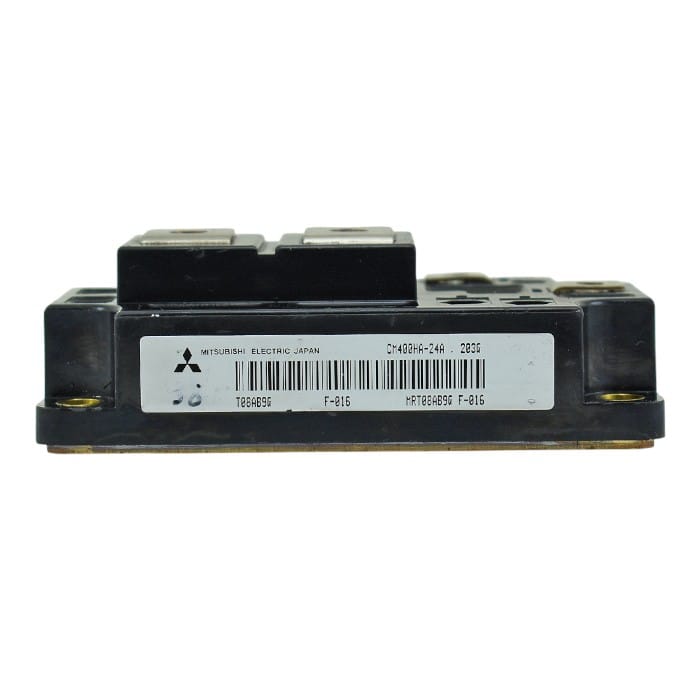

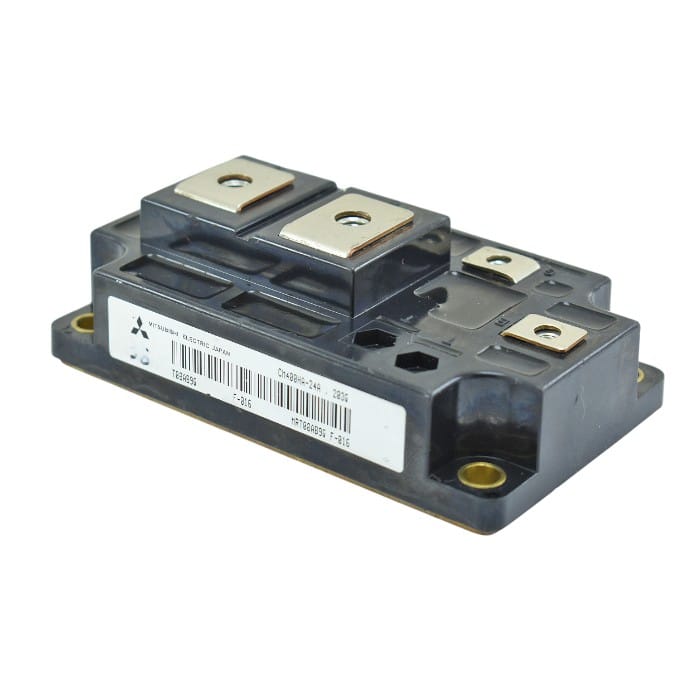

Módulo IGBT Mitsubishi CM400HA-24A 400A 1200V Single Switch – Industrial.
Potencia y Eficiencia: El Módulo IGBT Mitsubishi CM400HA-24A
En el corazón de los sistemas de automatización y control de energía modernos, los IGBTs (Transistores Bipolares de Puerta Aislada) son los encargados de realizar el trabajo pesado. El Módulo IGBT Mitsubishi CM400HA-24A es un componente legendario fabricado por Mitsubishi Electric, líder mundial en semiconductores de potencia, conocido por su robustez y fiabilidad a largo plazo en entornos hostiles.
El Módulo IGBT Mitsubishi CM400HA-24A es ideal para aplicaciones de alta potencia.
Análisis Técnico y Serie H
Este dispositivo pertenece a la Serie H de Mitsubishi. Esta generación de IGBTs fue diseñada específicamente para optimizar el equilibrio entre las pérdidas de conducción y las pérdidas de conmutación.
Configuración: Se trata de un módulo Single (Interruptor íšnico). Esto significa que dentro del encapsulado hay un solo circuito de IGBT con su diodo de recuperación rápida (Free-wheeling diode) en antiparalelo.
Capacidad de Potencia: Maneja una corriente de colector continua (
IC) de 400A y picos (ICM) de hasta 800A. Su voltaje de ruptura (VCES) es de 1200V, lo que lo hace estándar para operar en redes trifásicas de 380V a 480V AC.Aislamiento: La base metálica del módulo está eléctricamente aislada de los terminales de potencia, permitiendo montar varios módulos en un mismo disipador de calor sin riesgo de cortocircuito, soportando hasta 2500V de aislamiento.
El Módulo IGBT Mitsubishi CM400HA-24A también se recomienda para sistemas de control de motores debido a su alta eficiencia.
Variadores de Frecuencia (VFD): Control de velocidad para motores AC de gran caballaje (ej. ascensores, bombas industriales, cintas transportadoras).
Soldadura Industrial: Fuentes de poder para soldadura TIG/MIG de alta frecuencia.
Sistemas UPS: Unidades de respaldo de energía para data centers y hospitales.
Energías Renovables: Inversores solares y eólicos de generaciones anteriores.
Estado del Componente y Pruebas
Ofrecemos este módulo en condición de usado/recuperado. Proviene de desmontajes de maquinaria industrial operativa. Entendemos la criticidad de estas piezas, por lo que aplicamos un protocolo de verificación con multímetro industrial para asegurar:
Bloqueo: No existe cortocircuito entre Colector (C) y Emisor (E).
Control: La compuerta (Gate) no presenta fugas ni cortos hacia el emisor.
Diodo: El diodo interno muestra la caída de tensión correcta en polarización directa.
Al adquirir este repuesto original Mitsubishi, aseguras la compatibilidad térmica y eléctrica con tu equipo, evitando los riesgos de componentes falsificados modernos.
Ficha Técnica del Módulo IGBT Mitsubishi CM400HA-24A
La Módulo IGBT Mitsubishi CM400HA-24A tiene características destacadas que la hacen preferible en el mercado.
Fabricante: Mitsubishi Electric (Japón).
Nímero de Parte: CM400HA-24A.
Tecnología: IGBT (N-Channel).
Configuración: Single (1 elemento + diodo).
Corriente de Colector (
IC): 400 Amperios.Voltaje Colector-Emisor (
VCES): 1200 Voltios.Voltaje Puerta-Emisor (
VGES): ±20 Voltios.Disipación de Potencia (
Pc): 2100 Watts (Max).Terminales de Potencia: Tornillos M6 (C y E).
Terminales de Control: Conectores Faston o tornillos M4 (G y E auxiliares).
Aislamiento: Base aislada (2500 VRMS).
Peso: 280g (aprox).
Condición: Usado, testeado.
Preguntas Frecuentes (FAQs)
P: ¿Cuál es la diferencia entre el Módulo IGBT Mitsubishi CM400HA-24A y el 24H?
R: Generalmente, la letra final indica una revisión menor o una mejora en el proceso de fabricación, pero eléctricamente (400A/1200V) suelen ser intercambiables en la mayoría de aplicaciones industriales. Se recomienda verificar el datasheet específico si la aplicación es de muy alta frecuencia.
Este Módulo IGBT Mitsubishi CM400HA-24A es altamente confiable para diversas aplicaciones.
P: ¿Cómo se prueba este Módulo IGBT Mitsubishi CM400HA-24A usado?
R: Realizamos una prueba estática. Verificamos que no haya continuidad directa entre los terminales de potencia (C-E) y probamos la unión del diodo inverso. También verificamos que la compuerta (Gate) esté aislada y tenga capacidad de “cargar” y “descargar” para abrir y cerrar el canal momentáneamente con el multímetro.
P: ¿Necesito pasta térmica para instalarlo?
R: Sí, absolutamente. Dado que este módulo disipa hasta 2100W de calor, es obligatorio aplicar una capa fina y uniforme de pasta térmica de alta calidad entre la base del módulo y el disipador para evitar que se queme por sobrecalentamiento.
Recomendamos el uso del Módulo IGBT Mitsubishi CM400HA-24A para mantener la eficiencia térmica.
P: ¿Sirve para reemplazar un módulo Darlington?
R: No. Aunque físicamente se parezcan, un IGBT se controla por voltaje y un Darlington por corriente. Los circuitos de disparo (drivers) son incompatibles.
El Módulo IGBT Mitsubishi CM400HA-24A es una opción superior en comparación con otros módulos.
