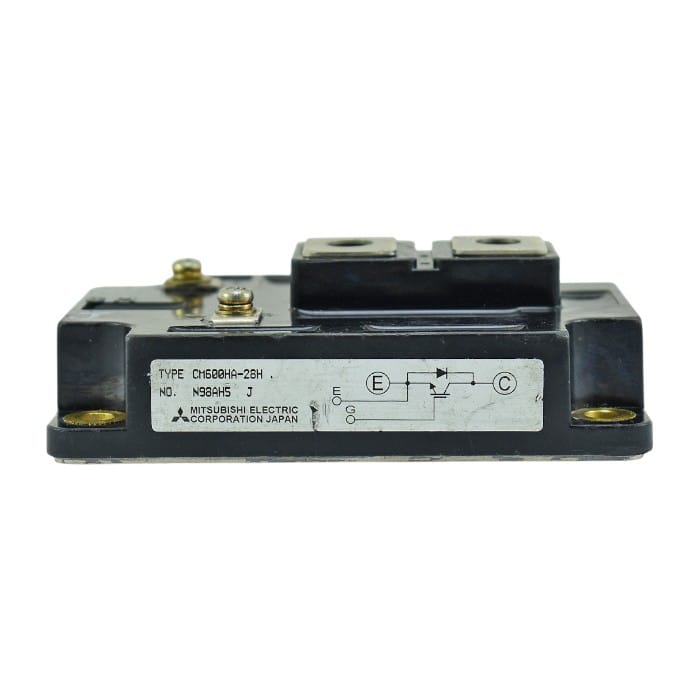

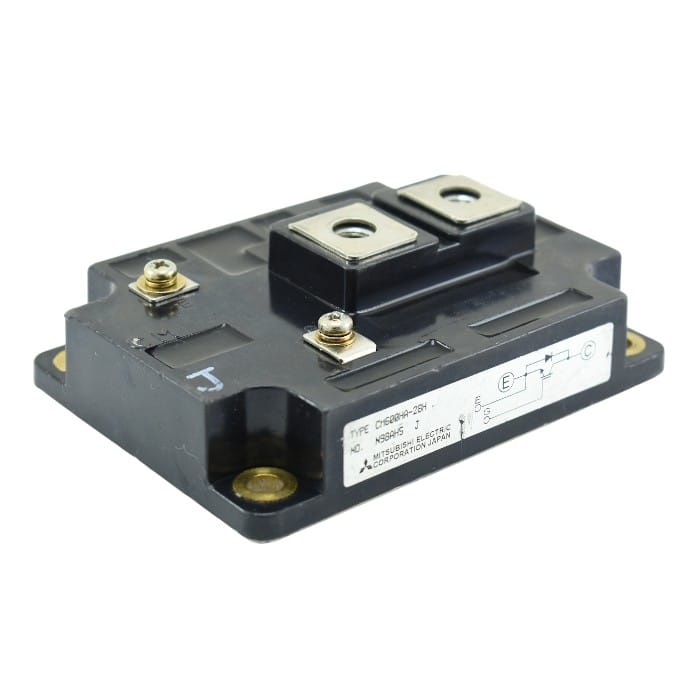

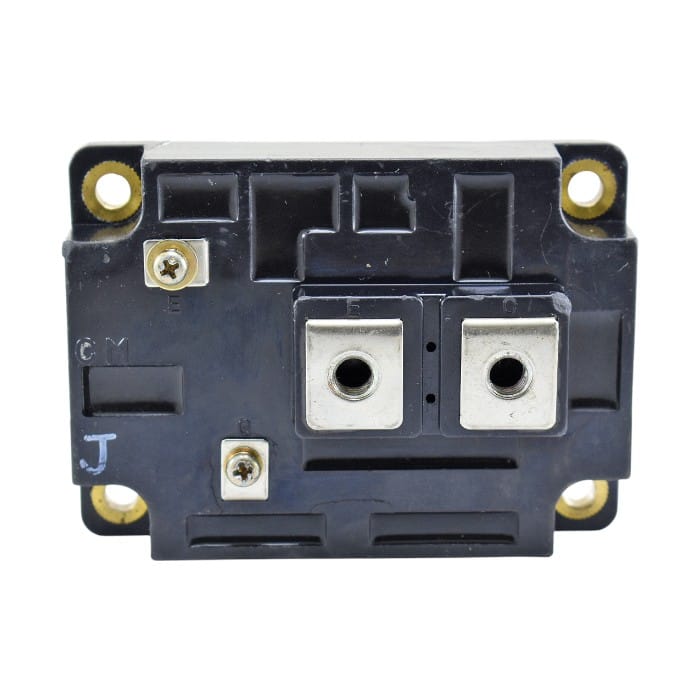

Módulo IGBT Mitsubishi CM600HA-28H 600A 1400V Single Switch – Industrial

En el exigente mundo de la electrónica de potencia industrial, el margen de seguridad es lo que separa a un equipo fiable de uno que falla constantemente. El Módulo IGBT Mitsubishi CM600HA-28H se destaca por ofrecer ese margen extra. Fabricado por Mitsubishi Electric en Japón, este componente es una piedra angular en el mantenimiento de equipos de gran tonelaje.

Análisis Técnico: La Ventaja del Sufijo “28”
La mayoría de los IGBTs industriales operan a 1200V (sufijo 24). Sin embargo, este modelo lleva el código “28”, lo que indica una tensión Colector-Emisor (VCES€‹) de 1400 Voltios.

• ¿Por qué es importante? En entornos industriales con redes eléctricas inestables o sistemas de frenado regenerativo potentes, los picos de voltaje pueden destruir un módulo de 1200V. El CM600HA-28H soporta esos picos, haciéndolo ideal para sistemas alimentados con 480V, 575V o incluso picos en redes de 690V AC.

• Potencia Bruta: Con una corriente nominal de 600 Amperios continuos, este módulo ínico (Single Configuration) puede manejar motores de cientos de caballos de fuerza.

• Serie H: La “H” final denota la tercera generación de Mitsubishi, caracterizada por una arquitectura interna que reduce las pérdidas de conmutación (switching losses), permitiendo operar a frecuencias más altas con menor calentamiento.

Construcción y Topología
El módulo presenta una configuración “Single Switch”. Internamente, contiene una matriz de chips IGBT en paralelo junto con un diodo de recuperación rápida (Fast Recovery Free-Wheel Diode) conectado en antiparalelo entre el emisor y el colector.
Su base metálica es aislada (Isolated Baseplate), soportando hasta 2500V de aislamiento respecto a los terminales, lo que facilita el montaje de múltiples unidades en un mismo disipador de calor sin riesgo de cortocircuitos a tierra.

Estado del Componente y Protocolo de Prueba
Este Módulo IGBT Mitsubishi CM600HA-28H se ofrece en condición de usado/recuperado. Proviene de desmontajes profesionales de maquinaria industrial. Dado el costo y la importancia de este componente, cada unidad pasa por una verificación rigurosa con multímetro industrial:

1. Prueba de Cortocircuito: Verificamos la ausencia de continuidad directa entre Colector (C) y Emisor (E).

2. Prueba de Compuerta (Gate): Confirmamos que la compuerta no está en corto con el emisor y que tiene capacidad capacitiva.

3. Prueba de Diodo: Validamos la caída de tensión correcta del diodo interno.
   Aunque puede presentar marcas cosméticas de uso en la carcasa, la integridad eléctrica del silicio está garantizada para su puesta en marcha.

Ficha Técnica del Módulo IGBT Mitsubishi CM600HA-28H

• Fabricante: Mitsubishi Electric (Japón).

• Nímero de Parte: CM600HA-28H.

• Tecnología: IGBT (Insulated Gate Bipolar Transistor).

• Configuración: Single (1 Interruptor + Diodo FW).

• Corriente de Colector (ICIC€‹): 600 Amperios.

• Corriente Pico (ICMICM€‹): 1200 Amperios.

• Voltaje Colector-Emisor (VCESVCES€‹): 1400 Voltios (Clase 28).

• Voltaje Puerta-Emisor (VGESVGES€‹): ±20 Voltios.

• Disipación de Potencia (PcPc€‹): 3100 Watts (Max por módulo).

• Terminales de Potencia: Tornillos M8 Standard.

• Terminales de Control: Tornillos M4.

• Aislamiento: 2500 VRMS.

• Peso: 560g (aprox).

• Condición: Usado, testeado.

Preguntas Frecuentes (FAQs)

P: ¿Puedo usar el Módulo IGBT Mitsubishi CM600HA-28H para reemplazar un CM600HA-24H?
R: Sí, absolutamente. El modelo “28H” tiene las mismas dimensiones y capacidad de corriente (600A), pero soporta más voltaje (1400V vs 1200V). Es una mejora directa (upgrade) que ofrece mayor protección contra picos de tensión.

P: ¿Qué par de apriete (torque) debo usar en los tornillos?
R: Para los terminales de potencia M8, el torque recomendado es de 8.8 a 10.8 N·m. Para los terminales de control M4, es de 1.2 a 1.4 N·m. Es vital no excederse para no fracturar el encapsulado plástico.

P: ¿Cómo sé si el módulo está quemado antes de comprarlo?
R: Nuestros módulos son usados pero probados. Un módulo quemado generalmente presenta un cortocircuito franco (0 Ohms) entre los terminales C y E, o entre G y E. Nosotros descartamos cualquier unidad con estas lecturas antes de ponerla a la venta.

P: ¿Para qué sirve el diodo interno?
R: El diodo antiparalelo protege al IGBT de las corrientes inversas generadas por cargas inductivas (como motores) cuando el transistor se apaga, evitando picos de voltaje destructivos.
