Módulo IGBT Semikron SKM300GA102D (Semitrans M) con Tarjeta Driver (Usado / Testado)

El Semikron SKM300GA102D es un robusto módulo de potencia de la legendaria serie SEMITRANS® M, fabricado en Alemania. Este dispositivo es un pilar en la electrónica de potencia de las décadas de los 90 y 2000, conocido por su extrema durabilidad y capacidad de sobrecarga. A diferencia de los módulos duales (Half-Bridge), la nomenclatura “GA” indica que se trata de un Interruptor Simple (Single Switch) con un diodo de marcha libre (Freewheeling Diode) conectado en antiparalelo, diseñado para aplicaciones de corte (Chopper) o control de fase individual.

Estado y Características del Módulo IGBT Semikron SKM300GA102D
Este producto se vende en condición de USADO y ha sido recuperado de maquinaria industrial operativa.

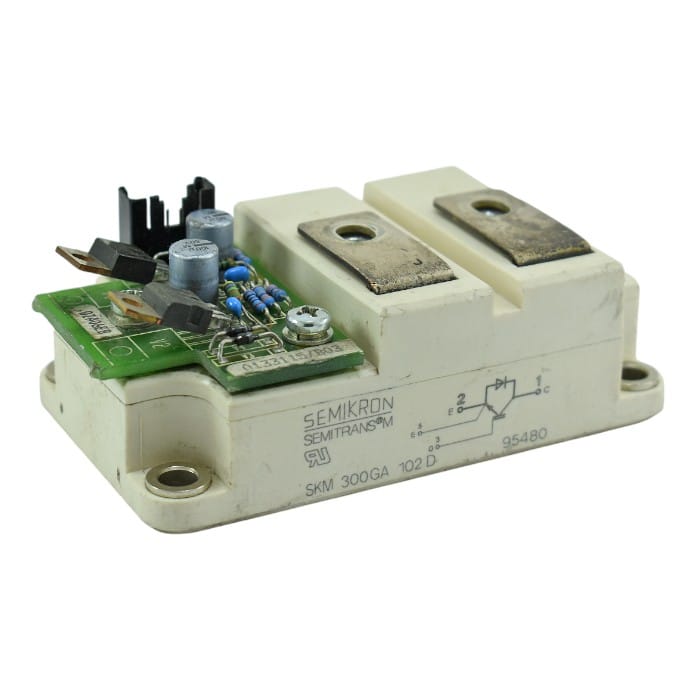

• Valor Aíadido (PCB Incluida): Como se aprecia en las fotografías, el módulo incluye una tarjeta de circuito impreso (PCB) montada en los pines de control, referencia Q133115/B03. Esta tarjeta actía como interfaz de disparo y red de protección (Snubber) para la puerta. Puede dejarse instalada si coincide con su equipo o desoldarse/retirarse fácilmente para usar el módulo IGBT de forma estándar.

• Pruebas de Verificación: Se ha realizado una prueba estática con multímetro confirmando:

  1. Aislamiento correcto entre Colector (C) y Emisor (E).

  2. Funcionamiento del Diodo interno (Continuidad en directa, bloqueo en inversa).

  3. Capacidad de la Puerta (Gate) para cargar y descargar (Latch test básico).

Especificaciones Técnicas (Serie SKM 102D)

• Fabricante: Semikron (Ahora Semikron Danfoss).

• Referencia: SKM300GA102D.

• Tecnología: IGBT NPT (Non-Punch Through) de baja pérdida.

• Configuración: Single Switch (1 IGBT + 1 Diodo).

• Voltaje Colector-Emisor (Vces): 1000V – 1200V (Clase 102).

• Corriente Nominal (Ic): 300A (a 25°C) / 200A-250A (a 80°C).

• Pico de Corriente (Icrm): 600A.

• Tipo de Diodo: CAL (Controlled Axial Lifetime) de recuperación suave.

• Carcasa: SEMITRANS 3 (Baseplate de cobre aislado, altura estándar).

Aplicaciones Comunes del Módulo IGBT Semikron SKM300GA102D
Debido a su configuración de interruptor ínico, este módulo es esencial en:

1. Frenado Dinámico: Unidades de “Brake Chopper” en variadores de frecuencia grandes.

2. Soldadura Industrial: Fuentes de poder para soldadura por arco.

3. Fuentes UPS: Rectificadores activos y cargadores de baterías de alta potencia.

4. Control de Motores DC: Regulación de armadura.

Historia de la Marca: Semikron
Fundada en Nuremberg, Semikron revolucionó el mercado al inventar el primer módulo de potencia aislado eléctricamente (el SEMIPACK). La serie SEMITRANS, a la que pertenece el Semikron SKM300GA102D, estableció el estándar mundial de dimensiones y conexiones que hoy siguen utilizando la mayoría de los fabricantes. Comprar un Semikron original, incluso usado, garantiza una gestión térmica y una resistencia a ciclos de potencia superior a las copias modernas económicas.

Preguntas Frecuentes (FAQ)

¿Para qué sirve la tarjeta verde que viene montada en el módulo?
La tarjeta (Ref visible Q133115/B03) es un circuito auxiliar que probablemente contiene resistencias de puerta (Gate Resistors), capacitores de filtrado y diodos Zener de protección. Fue diseñada para el equipo específico del cual se extrajo el módulo. Si su equipo original no tiene esta tarjeta, puede desatornillarla o desoldarla y conectar los cables de disparo directamente a los pines del módulo.

¿Qué significa “GA” en el código SKM300GA102D?

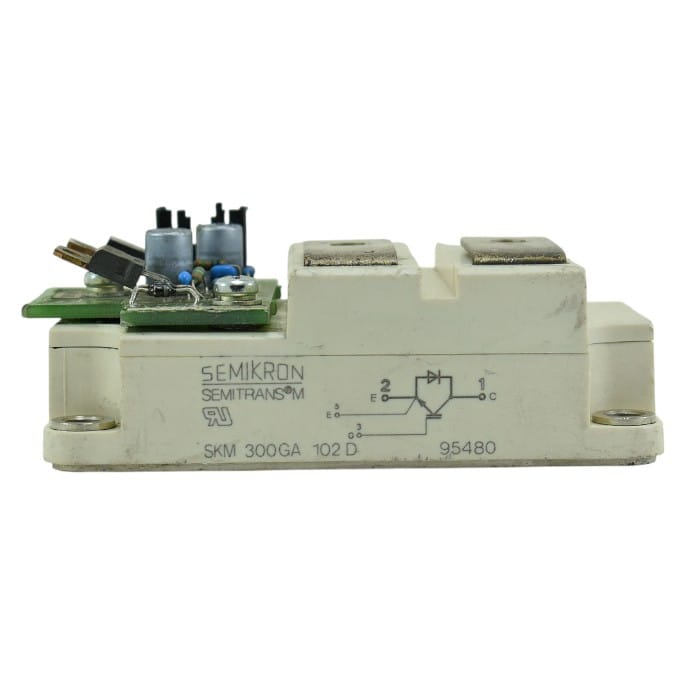

En la nomenclatura de Semikron, “GA” significa Single Switch (Un solo transistor). Esto es muy importante, ya que la mayoría de módulos son “GB” (Half-Bridge / Dos transistores). Si instala este módulo en lugar de un GB, el circuito no funcionará. Verifique el esquema impreso en la carcasa (muestra un solo transistor).

¿Cuál es el voltaje de trabajo real?
La serie “102” de esa época (Date code 95480 = Aío 1995) generalmente se clasificaba para 1000V o 1200V. Es seguro utilizarlo en aplicaciones con buses DC de hasta 600V-750V, dejando un margen de seguridad amplio.

¿Cómo debo instalar este componente usado?
Es crítico limpiar la base metálica del módulo y aplicar una capa nueva y fina de pasta térmica de alta conductividad antes de montarlo en el disipador. Asegírese de apretar los terminales de potencia M6 con el par de torsión adecuado para evitar resistencias de contacto que generen calor.
