Módulo de Potencia Mitsubishi QM300MA-2H Transistor Darlington 300A (Usado / Testado)
El Mitsubishi QM300MA-2H es un módulo de transistor de potencia bipolar de puerta aislada (a menudo configurado como Darlington) de alto rendimiento, diseñado por la prestigiosa división de semiconductores de Mitsubishi Electric. Este componente es una pieza crítica en la electrónica de potencia de la “vieja escuela”, conocida por su durabilidad extrema y capacidad para manejar cargas inductivas pesadas que los componentes modernos más delicados a veces no pueden soportar.
Condición del Producto: Honestidad y Transparencia
Entendemos la importancia de la fiabilidad en la reparación industrial. Este artículo se vende en condición de USADO.

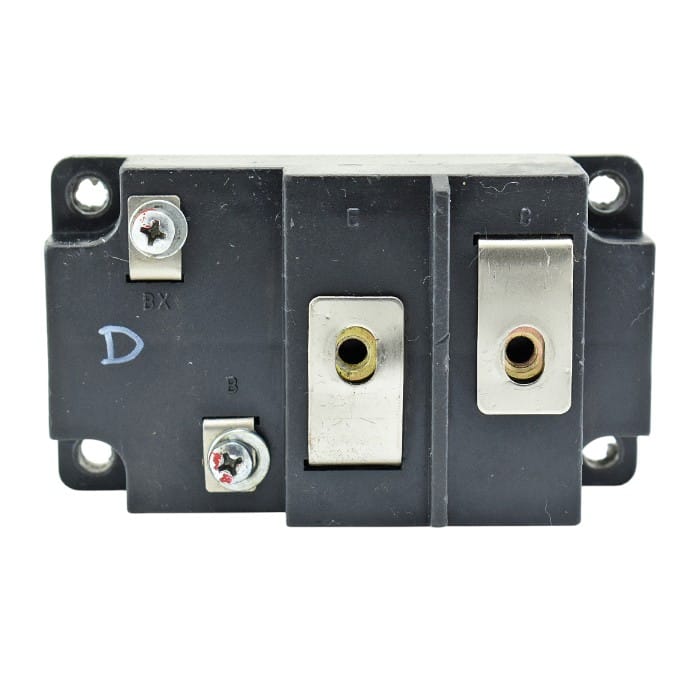

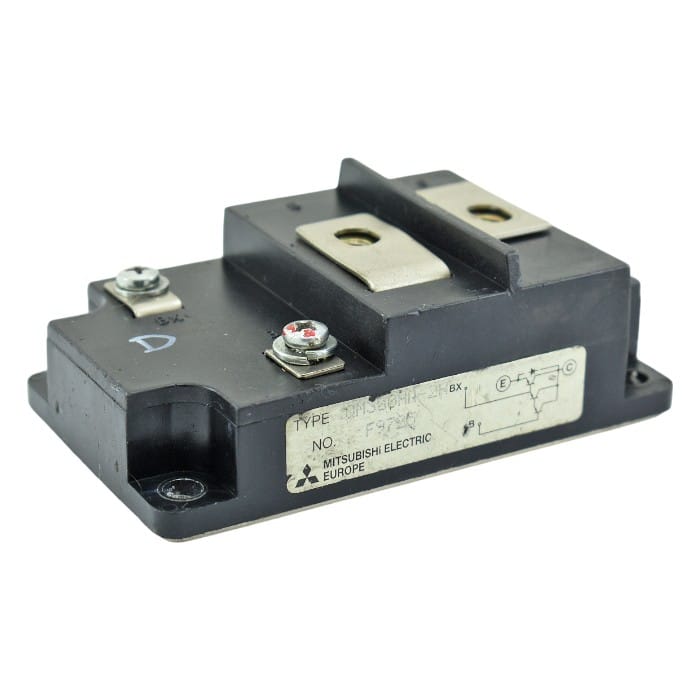

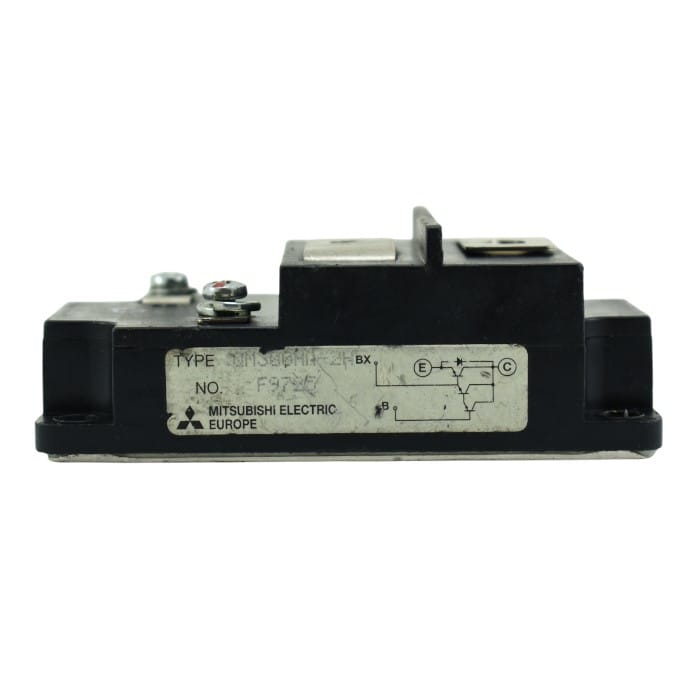

Estética: Puede presentar marcas cosméticas en la carcasa, residuos de pasta térmica en la base metálica o escritura de inventario (como se aprecia en las fotografías reales del producto), lo cual no afecta su funcionamiento interno.
Pruebas: Se ha realizado una verificación estática con multímetro para confirmar que no existen cortocircuitos entre colector y emisor, y que las uniones PN responden adecuadamente. No incluye caja original ni manuales impresos.
Análisis Técnico y Aplicaciones
La serie QM de Mitsubishi está construida sobre una base metálica sólida que actía como disipador térmico eficiente. La configuración interna es típicamente un Transistor Darlington NPN, lo que significa que combina dos transistores bipolares en un solo encapsulado para ofrecer una ganancia de corriente muy elevada. Esto permite controlar corrientes de hasta 300 Amperios con una corriente de base relativamente pequeía.
Este módulo es vital para la reparación de equipos “Legacy” (descontinuados) donde la sustitución de toda la maquinaria sería inviable económicamente. Sus usos principales incluyen:
Inversores de Frecuencia (VFD): Etapas de salida en variadores para el control de velocidad de motores AC antiguos.
Controladores de Motores DC: Sistemas de tracción en montacargas eléctricos y grías puente.
Fuentes de Alimentación Ininterrumpida (UPS): Sistemas de respaldo de energía de gran escala.
Máquinas de Soldadura: Regulación de potencia en equipos de soldadura industrial.
Historia y Calidad Mitsubishi Electric
Mitsubishi Electric es un pionero mundial en el desarrollo de semiconductores de potencia. Desde la década de 1980, sus módulos “Brick” (Ladrillo) como el Mitsubishi QM300MA-2H establecieron el estándar de la industria por su robustez térmica y eléctrica. A diferencia de las copias genéricas modernas, un módulo original de Mitsubishi, incluso usado, suele ofrecer una fiabilidad superior gracias a la calidad de su silicio y su encapsulado resistente a vibraciones y ciclos térmicos.
Especificaciones Técnicas Clave (Basadas en Datasheet Serie QM):
Fabricante: Mitsubishi Electric.
Referencia: QM300MA-2H (Compatible con la serie HH segín voltaje).
Tipo: Módulo Transistor Darlington (NPN).
Corriente de Colector (IC): 300A.
Voltaje Colector-Emisor (VCEX): 1000V (Estimado para sufijo 2H).
Voltaje Colector-Emisor Sostenido (VCEO): ~600V – 1000V (Dependiendo de la sub-versión exacta).
Nímero de Terminales: 4 Principales (B, BX, C, E).
Montaje: Chasis (Panel Mount) con tornillos.
Dimensiones: Estándar industrial para módulos de 300A (aprox. 100mm x 60mm, verificar en equipo).
Nota: Al ser un producto descontinuado, se recomienda verificar el esquema de conexión en su equipo antes de la instalación. La instalación debe ser realizada por personal técnico cualificado.
Preguntas Frecuentes (FAQ)
¿Qué garantía tengo de que el Mitsubishi QM300MA-2H funciona?
El producto se vende como usado y ha pasado una prueba estática con multímetro que descarta cortocircuitos internos evidentes. Debido a la naturaleza de los componentes electrónicos y los riesgos de instalación incorrecta, no podemos ofrecer garantía extendida una vez instalado, pero garantizamos que no llega en corto (DOA – Dead on Arrival).
¿Necesito aplicar pasta térmica nueva al instalarlo?
Sí, es absolutamente obligatorio. Debe limpiar perfectamente la base del módulo y el disipador de calor, y aplicar una capa fina y uniforme de pasta térmica de alta conductividad para asegurar la transferencia de calor y evitar que el módulo se queme por sobrecalentamiento.
¿Qué significan las terminales B, C, E y BX?
Son las conexiones estándar del transistor: C (Colector, entrada de alta corriente), E (Emisor, salida de alta corriente), B (Base, seíal de control) y BX (Base auxiliar, usualmente conectada internamente o usada para polarización inversa/aceleración de apagado en ciertos circuitos Darlington).
