Módulo Darlington SanRex SQD400A60S Transistor 400A 600V – Japón
En el mantenimiento de equipos industriales robustos, la sustitución de componentes de potencia requiere precisión y fidelidad a las especificaciones originales. El Módulo Darlington SanRex SQD400A60S, fabricado por la prestigiosa firma japonesa Sansha Electric Mfg. Co., Ltd. (bajo su marca SanRex), es un pilar en la electrónica de potencia de las décadas de 1980 y 1990.
Análisis Técnico: Tecnología Darlington
Es vital distinguir este componente de los IGBTs modernos. El SQD400A60S es un Módulo de Transistor Darlington NPN.

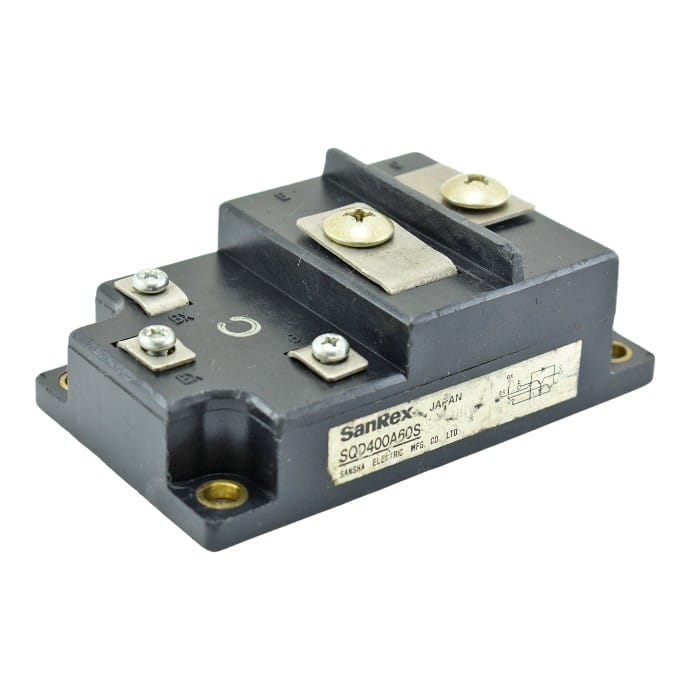

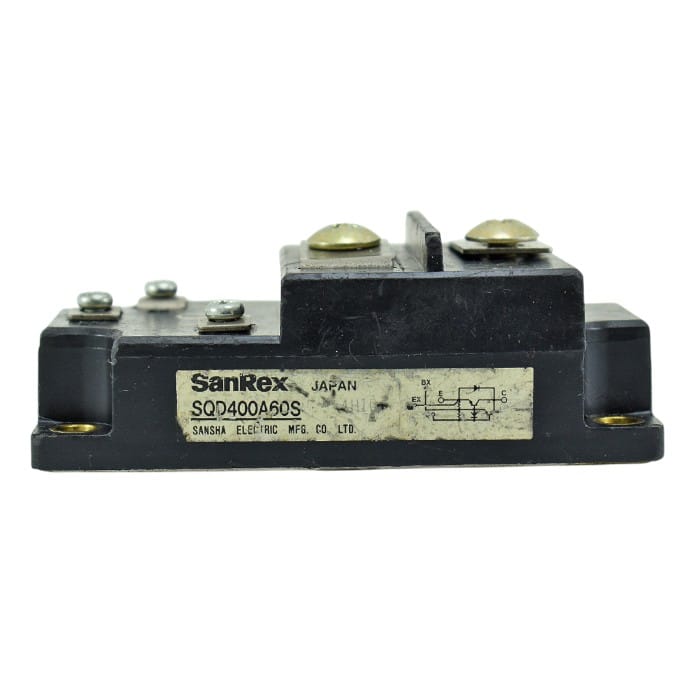

Configuración Interna: Como se aprecia en el diagrama impreso en el módulo, contiene dos transistores bipolares conectados en cascada para lograr una alta ganancia de corriente (
hFE). Esto permite controlar una carga masiva de 400 Amperios con una corriente de base relativamente baja.Diodos de Protección: Integra un diodo Free-Wheeling entre colector y emisor para proteger contra cargas inductivas (motores), y un diodo Speed-Up en la base para mejorar los tiempos de conmutación.
Capacidad: Su tensión de bloqueo (
VCEO) es de 600 Voltios, ideal para sistemas industriales de 220V-240V AC rectificados o bancos de baterías de alto voltaje.
Aplicaciones y Usos del Módulo Darlington SanRex SQD400A60S
Este tipo de módulo es el corazón de muchos equipos “tanque” que aín operan en la industria:
Soldadoras: Equipos de soldadura MIG/MAG y TIG de tecnología inverter antigua o chopper.
Tracción Eléctrica: Controladores de velocidad para motores DC en carretillas elevadoras (Montacargas) y vehículos eléctricos industriales.
Fuentes de Poder: Rectificadores y fuentes reguladas de gran amperaje para galvanoplastia o laboratorios.
Estado del Componente
Ofrecemos este Módulo Darlington SanRex SQD400A60S en condición de usado/recuperado. Proviene de desmontajes de maquinaria industrial fuera de servicio. No incluye caja original. Cada unidad ha sido sometida a una rigurosa prueba estática con multímetro para verificar:
Integridad de Uniones: Verificación de las caídas de tensión Base-Emisor y Base-Colector.
Aislamiento: Confirmación de ausencia de cortocircuitos entre Colector y Emisor (C-E).
Diodo Inverso: Prueba de conducción del diodo antiparalelo.
Al ser un producto original japonés, ofrece una robustez térmica y mecánica superior a las copias genéricas actuales.
Ficha Técnica del Módulo Darlington SanRex SQD400A60S
Fabricante: Sansha Electric Mfg. Co., Ltd. (Marca: SanRex).
Nímero de Parte: SQD400A60S.
Tipo: Transistor Darlington de Potencia (NPN).
Corriente de Colector (
IC): 400 Amperios.Tensión Colector-Emisor (
VCEO): 600 Voltios.Tensión Pico (
VCEX): ~700 Voltios (dependiendo del driver).Configuración: Single (Un solo interruptor).

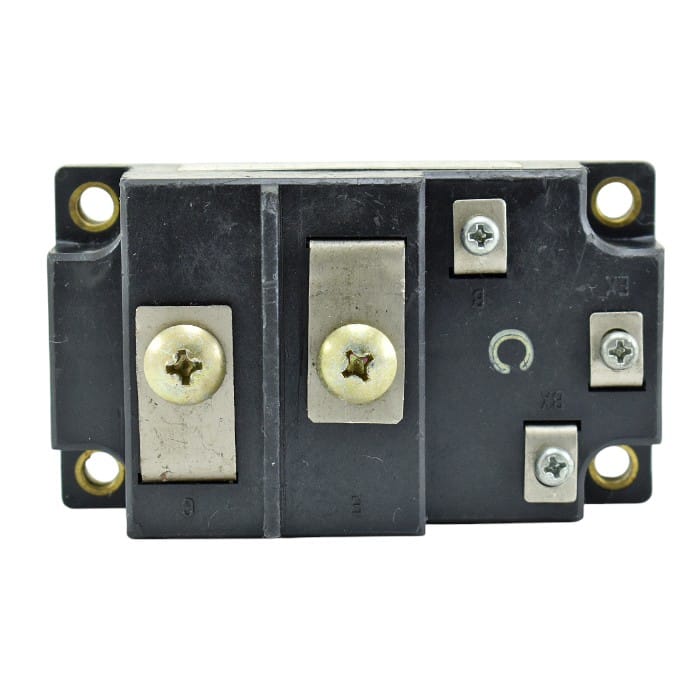

Terminales de Potencia: Tornillos M6 (C y E).
Terminales de Control: Tornillos M4 (B, BX, E aux).
Aislamiento: Base aislada 2500V.
Condición: Usado, testeado.
Preguntas Frecuentes (FAQs)
P: ¿Es el SanRex SQD400A60S un IGBT?
R: No. Es un Transistor Darlington. Se controla mediante corriente en la Base (B), mientras que un IGBT se controla por voltaje en la Puerta (G). Si intentas usarlo en lugar de un IGBT, el equipo no funcionará y podrías daíar el circuito de control.
P: ¿Para qué sirven los terminales BX y E pequeíos?
R: Son terminales de control. B es la Base principal para encender el transistor. BX se conecta internamente entre las etapas del Darlington y se usa para aplicar voltaje negativo y apagar el transistor rápidamente. E pequeío es para referencia de seíal.
P: ¿Cómo pruebo este módulo con un multímetro?
R: En modo diodo:
Debe haber conducción de E a C (por el diodo interno).
No debe haber conducción de C a E.
Debe haber conducción (caída de diodo) de B a E.
Si mide 0 ohmios (continuidad total) entre C y E, el módulo está en corto (daíado).
P: ¿Qué significa “SanRex”?
R: Es la marca comercial de Sansha Electric, un famoso fabricante japonés de semiconductores de potencia, competidor directo de Mitsubishi y Fuji en los aíos 90.
