Módulo Toshiba MG400G1UL1 Transistor Darlington 400A 4000V – Industrial

Potencia Extrema para la Industria: El Módulo Toshiba MG400G1UL1

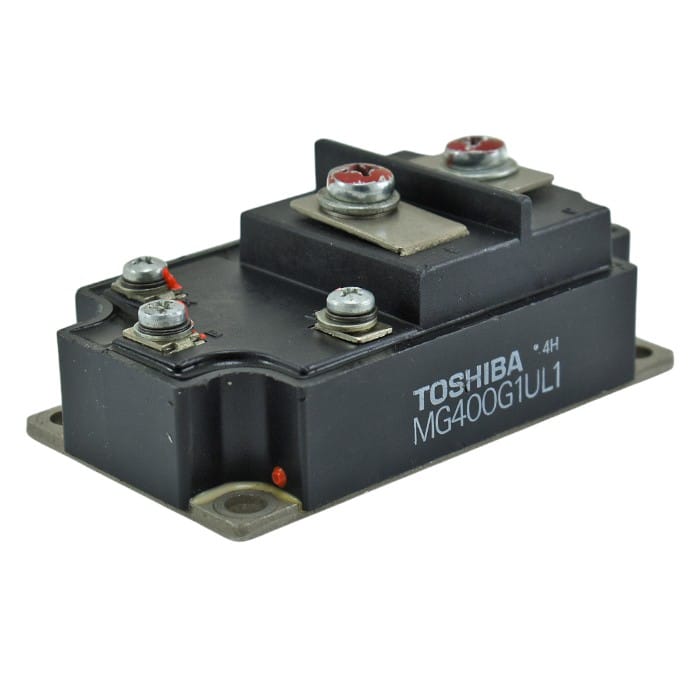

En el mantenimiento de electrónica de potencia pesada, la fiabilidad y la especificación exacta son innegociables. Presentamos el Módulo Toshiba MG400G1UL1, un gigante de la conmutación de energía fabricado por Toshiba Corporation en Japón. Este componente no es un simple semiconductor; es el corazón de sistemas de control de energía de media tensión, diseñado para manejar cargas que pulverizarían componentes estándar.

Análisis Técnico: Darlington de Alta Tensión
Basado en su nomenclatura y configuración de terminales, este dispositivo es un Módulo de Transistor Darlington de Silicio NPN.

• Capacidad de Corriente (ICIC€‹): 400 Amperios continuos. Esto permite el control de motores industriales de gran caballaje.

• Voltaje de Bloqueo (VCEXVCEX€‹): La “G” en el código indica una clasificación de 4000 Voltios. Esta capacidad de ultra-alto voltaje lo sitía en una categoría especial, utilizada frecuentemente en sistemas de tracción ferroviaria, inversores solares centrales o variadores de frecuencia de media tensión (MV Drives).

• Configuración de Terminales:

  • C (Colector) y E (Emisor): Terminales de potencia robustos para barras conductoras (Busbars).

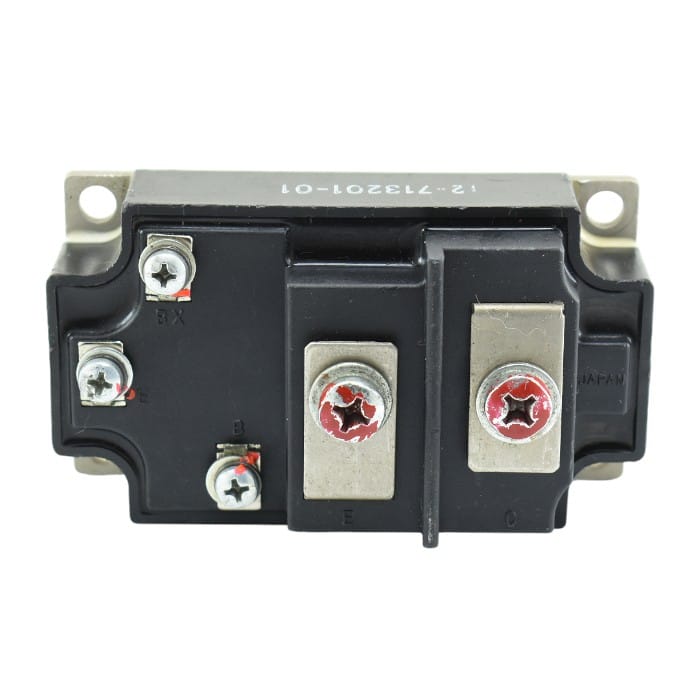

  • B (Base), E (Emisor Auxiliar) y BX: Terminales de control. El terminal BX es crucial en estos módulos grandes; se utiliza para aplicar polarización inversa a la base, acelerando el tiempo de apagado (turn-off time) del transistor, lo que mejora la eficiencia en conmutación rápida.

Construcción y Estado del Módulo Toshiba MG400G1UL1

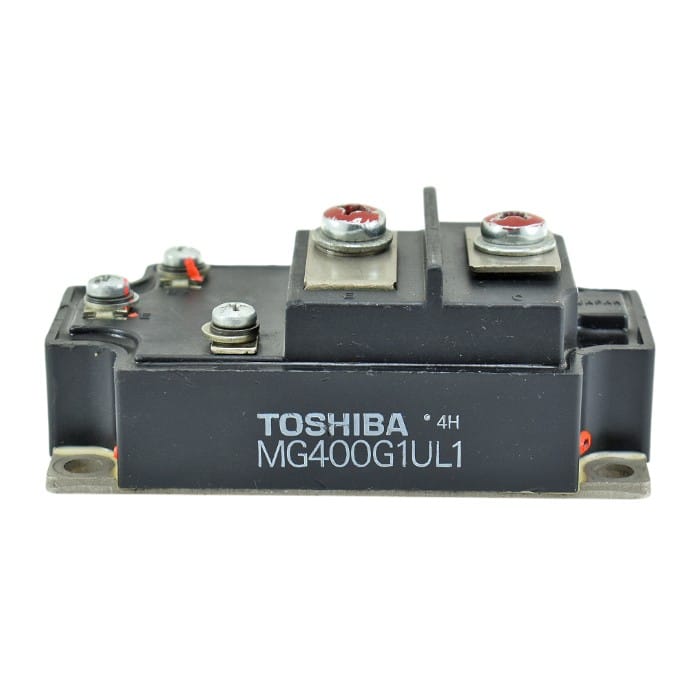

El módulo cuenta con una base metálica aislada eléctricamente, lo que facilita su montaje directo sobre grandes disipadores de calor sin riesgo de cortocircuito al chasis. Su encapsulado de resina epoxi de alta densidad protege el silicio interno contra vibraciones y contaminantes ambientales.

Este Módulo Toshiba MG400G1UL1 se ofrece en condición de usado/recuperado. Proviene de equipos industriales desmantelados profesionalmente. Dado que es un componente crítico, cada unidad ha sido sometida a pruebas estáticas con multímetro para verificar:

1. La integridad de las uniones Base-Emisor y Base-Colector.

2. La ausencia de cortocircuitos entre Colector y Emisor.

3. El correcto funcionamiento del diodo de recuperación (Free-wheeling diode) interno, si aplica.
   Aunque no posee su caja original y puede presentar signos cosméticos menores, su funcionalidad eléctrica como interruptor de potencia está verificada.

Historia de la Marca: Toshiba Power Electronics
Toshiba es pionera mundial en semiconductores de potencia. Desde la invención del IGBT hasta el perfeccionamiento de los Darlingtons gigantes como este, la ingeniería japonesa de Toshiba es sinónimo de durabilidad extrema. Estos módulos “legacy” suelen superar en robustez a muchas alternativas modernas más ligeras, siendo preferidos para mantener maquinaria que debe durar décadas.

Ficha Técnica del Módulo Toshiba MG400G1UL1

• Fabricante: Toshiba (Japón).

• Nímero de Parte: MG400G1UL1.

• Tipo de Componente: Módulo de Transistor Darlington de Potencia.

• Configuración: Single Switch (Interruptor ínico) o Chopper.

• Corriente de Colector (ICIC€‹): 400 A.

• Voltaje Colector-Emisor (VCESVCES€‹ / VCEXVCEX€‹): 4000 V (Estimado por código ‘G’).

• Terminales de Control: Base (B), Emisor Auxiliar (E), Base Retorno (BX).

• Aislamiento: Base aislada (Isolated Baseplate).

• Tecnología: Silicio NPN Triple Difuso.

• Montaje: Tornillos pasantes para disipador.

• Conexión de Potencia: Tornillos M6/M8 para terminales de anillo o barras.

• Condición: Usado, testeado con multímetro.

Preguntas Frecuentes (FAQs)

P: ¿Qué función cumple el terminal BX en el Módulo Toshiba MG400G1UL1?
R: El terminal BX se conecta internamente a una etapa del transistor Darlington. Se utiliza para extraer cargas de la base rápidamente, permitiendo que el transistor se apague más rápido y reduciendo las pérdidas de conmutación en aplicaciones de alta frecuencia.

P: ¿Cómo probaron este módulo si es usado?
R: Utilizamos un multímetro industrial para verificar las uniones PN (diode check). Confirmamos que no hay continuidad directa (corto) entre Colector y Emisor, y que las uniones de la Base responden correctamente como un diodo. No realizamos pruebas de carga completa de 400A.

P: ¿Sirve para reemplazar un módulo IGBT?
R: No directamente. Aunque físicamente puedan parecerse, un Darlington (controlado por corriente) y un IGBT (controlado por voltaje en la puerta) requieren circuitos de disparo (drivers) totalmente diferentes. Solo debe usarse para reemplazar el mismo nímero de parte.

P: ¿Para qué se usa un voltaje tan alto (4000V)?
R: Este módulo está diseñado para aplicaciones de “Media Tensión” o sistemas industriales pesados (como locomotoras eléctricas o grandes bombas industriales) donde el voltaje de línea es muy superior a los 480V estándar.
