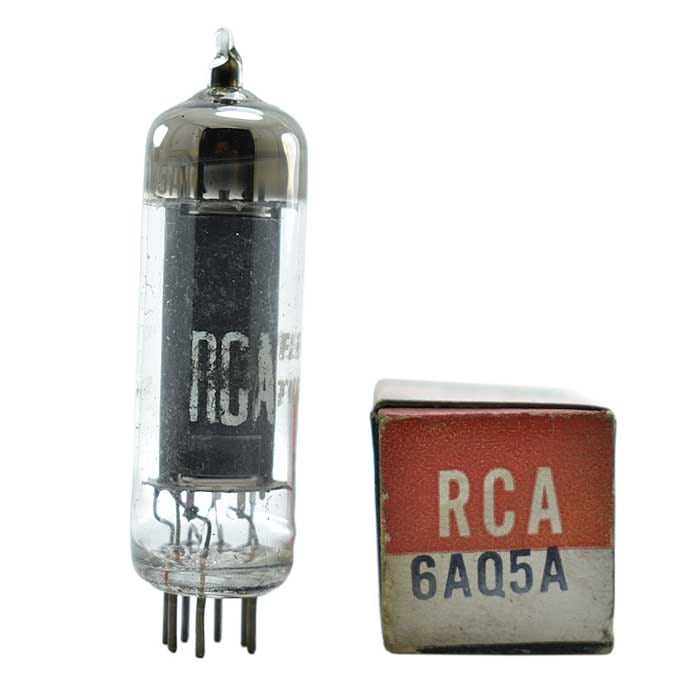

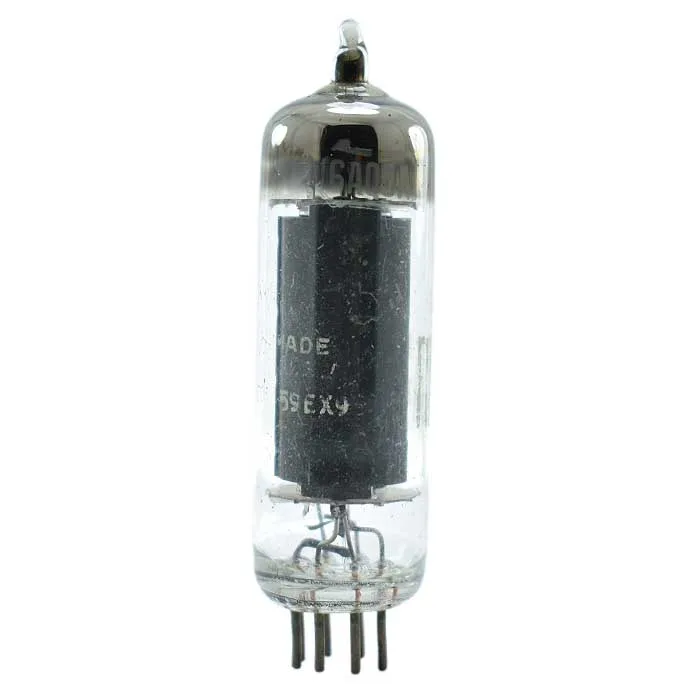

6AQ5 RCA TUBO PENTODO DE SALIDA.

El tubo de vacío 6AQ5 es un pentodo de salida, diseñado para aplicaciones de amplificación de audio en equipos vintage.

Características Generales:

Tipo de Válvula: Pentodo de salida.
Base: Miniatura de 7 pines (B7G).
Filamento:
- Voltaje: 6.3 V.
- Corriente: 0.45 A.
Configuración: Pentodo de salida, diseñado para amplificación de audio en etapas de salida.
Aplicaciones: Amplificación de audio en radios, televisores y equipos de alta fidelidad.
Tensión de Placa Máxima: 250 V.
Disipación Máxima de Placa: 12 W.
Ganancia de Voltaje (μ): 200 (típico).
Transconductancia (gm): 4100 µmhos (típico).
Resistencia de Placa (rp): 50 kΩ (típico).

Curvas Características:

Las curvas de operación típicas muestran la relación entre la corriente de placa, el voltaje de placa y el voltaje de las rejillas. Estas curvas son ítiles para diseíar circuitos de amplificación de audio.

Aplicaciones Típicas:

Amplificación de audio en radios y televisores.
Equipos de alta fidelidad.
Amplificadores de guitarra.

El tubo de vacío 6AQ5 fue desarrollado en la década de 1950 por RCA (Radio Corporation of America), una de las compaíías líderes en la industria de la electrónica en ese momento. Este tubo fue diseñado específicamente para aplicaciones de amplificación de audio, donde se requería una alta potencia y calidad de sonido.

Características Destacadas:

Pentodo de Salida: La 6AQ5 es un pentodo de salida, lo que la hace ideal para etapas de salida en amplificadores de audio.
Filamento de 6.3 V: Compatible con la mayoría de los sistemas de alimentación de la época.
Uso en Equipos Vintage: Fue ampliamente utilizado en radios, televisores y equipos de sonido de las décadas de 1950 a 1970.

Popularidad y Legado:

La 6AQ5 fue un tubo muy popular en su época debido a su confiabilidad y rendimiento en aplicaciones de audio.
Hoy en día, es apreciado por los entusiastas de la electrónica vintage y los coleccionistas de equipos antiguos.

6AQ5 RCA TUBO PENTODO DE SALIDA.
