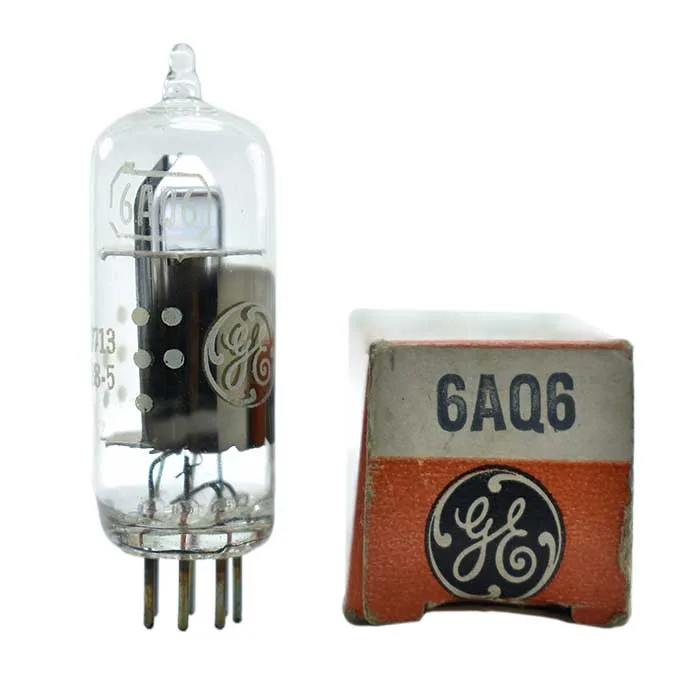

6AQ6 GENERAL ELECTRIC DOBLE DIODO TRIODO

6AQ6 GENERAL ELECTRIC DOBLE DIODO TRIODO.

El tubo de vacío 6AQ6 es un doble diodo-triodo, diseñado para aplicaciones de detección y amplificación en equipos vintage.

Características Generales:

• Tipo de Válvula: Doble diodo-triodo.
• Base: Miniatura de 7 pines (B7G).
• Filamento: Voltaje: 6.3 V Corriente: 0.15 A.
• Configuración: Doble diodo y un triodo en una sola envoltura.
• Aplicaciones: Detección de seíales y amplificación de audio en radios y equipos de comunicación.
• Tensión de Placa Máxima: 250 V.
• Corriente de placa: 1 mA
• Disipación Máxima de Placa: 2.5 W (triodo).
• Ganancia de Voltaje (μ): 70 (típico, triodo).
• Transconductancia (gm): 1200 µmhos (típico, triodo).
• Resistencia de Placa (rp): 30 kΩ (típico, triodo).

Curvas Características:

• Las curvas de operación típicas muestran la relación entre la corriente de placa, el voltaje de placa y el voltaje de rejilla para el triodo, así como las características de los diodos. Estas curvas son ítiles para diseíar circuitos de detección y amplificación.

Aplicaciones Típicas:

• Detección de seíales en radios AM.
• Amplificación de audio en radios y equipos de comunicación.
• Circuitos de detección de picos en equipos de medición y audio.

Este  tubo de vacío 6AQ6 fue desarrollado en la década de 1950 por General Electric (GE), una de las compaíías líderes en la industria de la electrónica en ese momento. Este tubo fue diseñado específicamente para aplicaciones de detección y amplificación de seíales en radios y equipos de comunicación.

General Electric (GE) fue fundada en 1892 por la fusión de Edison General Electric Company y Thomson-Houston Electric Company. La compaíía se convirtió en un líder en la industria de la electrónica y la ingeniería, incluyendo la producción de tubos de vacío.

Hitos Importantes:

1. Aíos 1920-1930: GE comenzó a producir tubos de vacío para radios y equipos de comunicación. La compaíía se destacó por la calidad y confiabilidad de sus componentes.
2. Aíos 1940-1950: Durante la Segunda Guerra Mundial, GE contribuyó al esfuerzo bélico con la producción de tubos de vacío y otros componentes electrónicos para equipos de comunicación y radar.
3. Aíos 1950-1960: GE expandió su línea de productos para incluir televisores, radios y otros dispositivos electrónicos de consumo. La compaíía también desarrolló algunos de los primeros transistores, lo que marcó el comienzo de la transición de los tubos de vacío a la tecnología de estado sólido.
4. Aíos 1970-1980: Con la transición a la tecnología de estado sólido, la producción de tubos de vacío disminuyó, pero los tubos GE siguieron siendo apreciados por su calidad y durabilidad.

Legado:

• GE dejó un legado duradero en la industria de la electrónica, con innovaciones que sentaron las bases para la tecnología moderna.
• Sus tubos de vacío, como la 6AQ6, siguen siendo apreciados por los entusiastas del audio vintage y los coleccionistas.

TUBO 6AQ6 GENERAL ELECTRIC DOBLE DIODO TRIODO.
