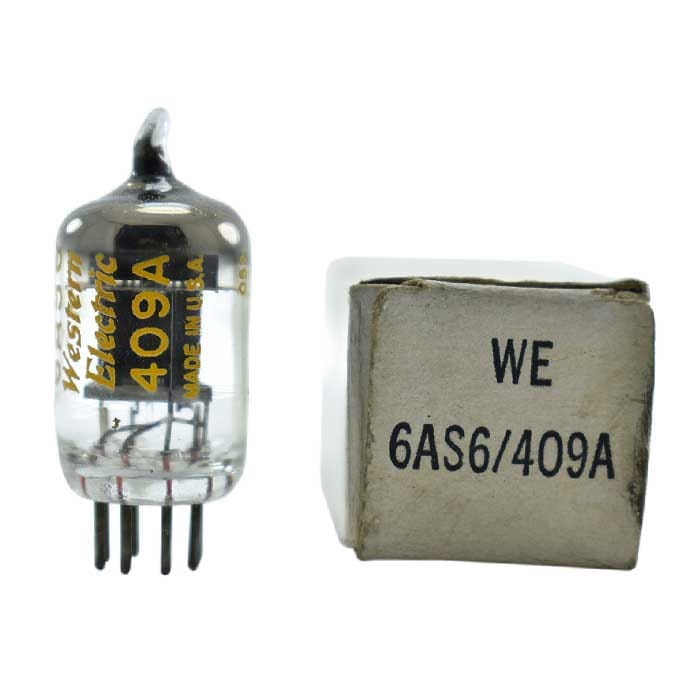

6AS6 WESTERN ELECTRIC
El tubo de vacío 6AS6 es un pentodo de corte neto (sharp-cutoff pentode), diseñado para aplicaciones de amplificación de radiofrecuencia (RF) y frecuencia intermedia (IF) en equipos vintage.
Características Generales:
- Tipo de Válvula: Pentodo de corte neto.
- Filamento: 6.3v 0.17A
- Base: Miniatura de 7 pines (B7G).
- Configuración: Pentodo de alta ganancia, diseñado para aplicaciones de RF e IF.
- Aplicaciones: Amplificación de seíales en radios, televisores y equipos de comunicación.
- Tensión de Placa y Pantalla: 120 V.
- Tensión de Rejilla: -2 V.
- Corriente de Placa: 5.2 mA (típico).
- Corriente de Pantalla: 3.5 mA (típico).
- Transconductancia (gm): 3200 µmhos (típico).
Curvas Características:
- Las curvas de operación típicas muestran la relación entre la corriente de placa, el voltaje de placa y el voltaje de las rejillas. Estas curvas son ítiles para diseíar circuitos de amplificación de RF e IF.
6AS6 WESTERN ELECTRIC
Aplicaciones Típicas:
- Amplificación de seíales en radios y televisores.
- Equipos de comunicación antiguos.
- Circuitos de amplificación en equipos de medición y audio.
El tubo de vacío 6AS6 fue desarrollado en la década de 1950 por Western Electric, una compaíía líder en la industria de la electrónica y las telecomunicaciones. Este tubo fue diseñado específicamente para aplicaciones de amplificación de RF e IF, donde se requería una alta ganancia y un corte neto preciso.
Características Destacadas:
- Pentodo de Corte Neto: La 6AS6 es un pentodo de corte neto, lo que la hace ideal para circuitos de amplificación de RF e IF que requieren un control preciso de la ganancia.
- Filamento de 6.3 V: Compatible con la mayoría de los sistemas de alimentación de la época.
- Uso en Equipos Vintage: Fue ampliamente utilizado en radios, televisores y equipos de comunicación de las décadas de 1950 a 1970.
Western Electric fue fundada en 1869 como una subsidiaria de Bell System, la compaíía matriz de AT&T. Western Electric se convirtió en un líder en la industria de las telecomunicaciones y la electrónica, incluyendo la producción de tubos de vacío. 6AS6 Western Electric.
Hitos Importantes:
- Aíos 1920-1930: Western Electric comenzó a producir tubos de vacío para equipos de telecomunicaciones y radios. La compaíía se destacó por la calidad y confiabilidad de sus componentes.
- Aíos 1940-1950: Durante la Segunda Guerra Mundial, Western Electric contribuyó al esfuerzo bélico con la producción de tubos de vacío y otros componentes electrónicos para equipos de comunicación y radar.
- Aíos 1950-1960: Western Electric expandió su línea de productos para incluir tubos de vacío para aplicaciones civiles, como radios, televisores y equipos de audio. La compaíía también desarrolló algunos de los primeros transistores, lo que marcó el comienzo de la transición de los tubos de vacío a la tecnología de estado sólido.
- Aíos 1970-1980: Con la transición a la tecnología de estado sólido, la producción de tubos de vacío disminuyó, pero los tubos de Western Electric siguieron siendo apreciados por su calidad y durabilidad.
Legado:
- Western Electric dejó un legado duradero en la industria de la electrónica, con innovaciones que sentaron las bases para la tecnología moderna.
- Sus tubos de vacío, como la 6AS6, siguen siendo apreciados por los entusiastas del audio vintage y los coleccionistas.
Estado del tubo 6AS6 Western electric: Nuevo, antiguo stock
Envío: Disponible para envío internacional.
