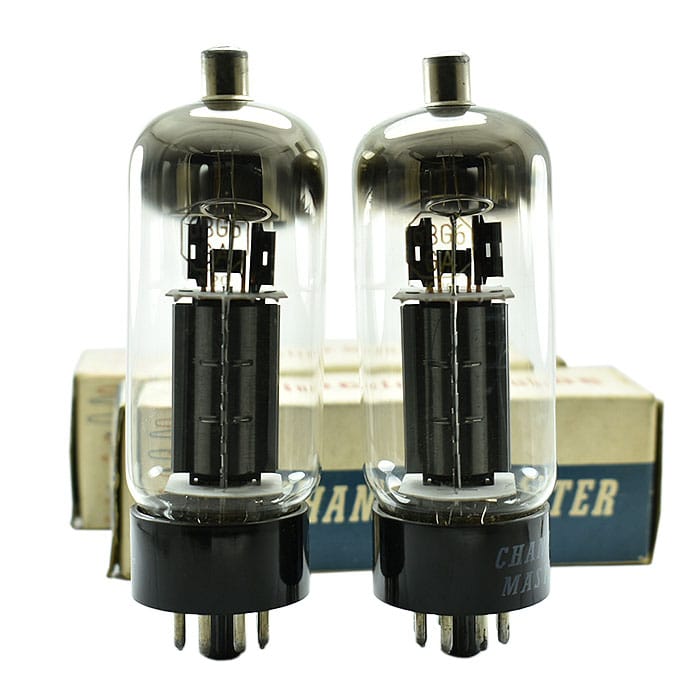

6BG6GA CHANNEL MASTER PAR DE VÁLVULAS.
La válvula Sylvania tipo 6BG6GA es un amplificador de potencia a haz electrónico dirigido proyectado para el uso como válvula excitadora en el amplificador de desviación horizontal de circuitos de televisión que usen desviación electromagnética. Se acompaía uno de los circuitos que pueden usarse.
Especificaciones físicas:
Base: Media octal 6 patitas
Ampolla: ST-16
Capacete: Miniatura
Longitud total: 5 11/16
Posición de montaje: Vertical, base arriba o abajo.
Régimenes:
Tensión alterna o continua de calefactor: 6.3 Volt
Corriente de calefactor: 0.9 Amp
Tensión de placa máx: 700 Volts
Sobretensión positiva de placa (máx): 6000 Volts
Tensión de pantalla (máx): 350 Volts
Tensión negativa de reja control (máx): 50 Volts
Sobretensión negativa de reja control (máx): 400 Volts
Corriente continua de placa (máx): 100 mA
Entrada de pantalla (máx): 3.2 Watts
Disipación de placa (máx): 20 Watts
Tensión de aislación entre el calefactor y cátodo (máx): 135 Volts
Resistencia del circuito de reja control (máx): 1.0 Megohm
- El ciclo activo del impulso de tensión no deberá exceder de un 15% de un ciclo de exploración y su duración deberá limitarse a 10μs.
- Obtenida de preferencia de la fuente de alimentación de placa a través de una resistencia reductora serie de valor suficiente para limitar la entrada a reja pantalla al valor máximo de régimen para variaciones ampliadas de la corriente de pantalla.
6BG6GA CHANNEL MASTER PAR DE VÁLVULAS.
