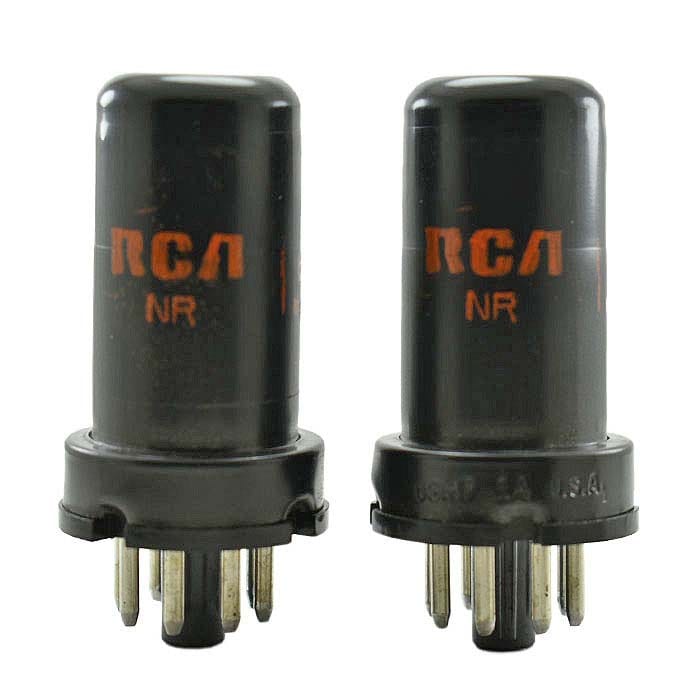

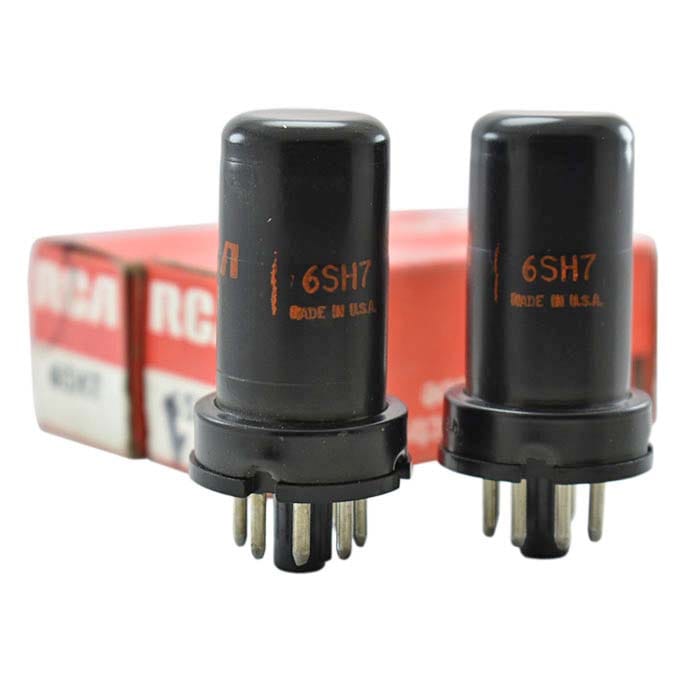

6SH7 RCA TUBO PENTODO DE CORTE NETO PARA R.F.
El 6SH7 es un tubo pentodo de corte remoto (también llamado pentodo de ganancia variable) que se usaba comínmente en circuitos de radiofrecuencia (RF), amplificadores de frecuencia intermedia (IF) y como mezclador en receptores de radio superheterodinos.
Especificaciones físicas:
Base: Pequeía chata octal.
Ampolla: Metal 8-1
Longitud total (máx): 2 5/8
Altura proyect. sobre el zóc. (máx): 2 1/16
Posición de montaje: Cualquiera.
Régimenes:
Tensión alterna o continua de calefactor: 6.3 Volts
Corriente de calefactor: 300 mA
Tensión de placa (máx): 300 Volts
Tensión de alimentación de pantalla (máx): 300 Volts
Tensión de pantalla (máx): 150 Volts
Disipación de placa (máx): 3.0 Watts
Disipación de pantalla (máx): 0.7 Watt
Polarización externa de reja control (min): 0 Volts
Tensión de aislación entre calefactor y cátodo (máx): 90 Volts
Capacidades interelectródicas directas:
Reja a placa: 0.003 μμF
Entrada: 8.5 μμF
Salida: 7 μμF
- Con la ampolla metálica conectada al cátodo.
- Con blindaje de 33.3 mm de diámetro (norma RMA M8-308) conectado a catodo.
