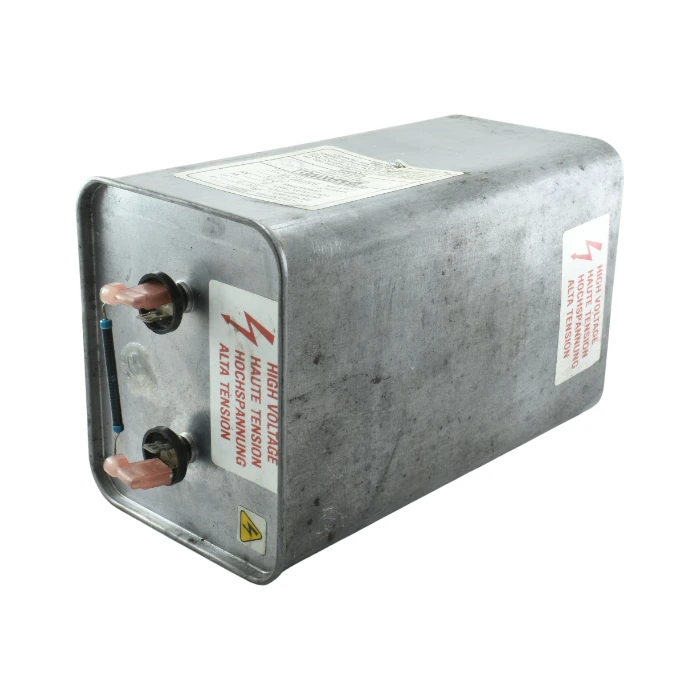

Maxwell Energy Storage Capacitor 36uF 6kV (High-Voltage Pulse Discharge)

Este no es un componente ordinario; es una pieza de equipo científico de precisión: un Maxwell Energy Storage Capacitor 36uF 6kV. Fabricado por la legendaria Maxwell Laboratories, Inc., este capacitor fue diseñado para el exigente mundo de la investigación y las aplicaciones de pulso de alta energía. Su construcción robusta y sus especificaciones de alta tensión son un testimonio de una era de ingeniería sin compromisos.

Aunque es una pieza vintage (el código de fecha “8414” sugiere fabricación en 1984), representa una oportunidad ínica de adquirir un componente de grado de investigación a una fracción de su costo original. Ha sido probado con un capacímetro, mostrando una capacidad medida saludable de 38.9 µF.

š ï¸ ADVERTENCIA DE SEGURIDAD CRíTICA š ï¸

La etiqueta lo dice claramente: “Energy stored in this capacitor may be LETHAL”.

• A plena carga, este dispositivo almacena más de 640 Julios, una cantidad de energía mortal.

• DEBE ser manejado íšNICAMENTE por profesionales cualificados, ingenieros o investigadores con experiencia en circuitos de muy alta tensión (EHV).

• NUNCA debe ser tocado sin confirmar primero que ha sido completamente descargado a través de una resistencia de sangrado (bleeder resistor) de alta potencia y cortocircuitado.

• El vendedor no asume ninguna responsabilidad por el uso o mal uso de este dispositivo.

Especificaciones Técnicas Detalladas del Maxwell Energy Storage Capacitor 36uF 6kVš™ï¸

• Marca: MAXWELL LABORATORIES, INC.

• País de Fabricación: Made in U.S.A.

• Nímero de Catálogo: 30503

• Función: Capacitor de Almacenamiento/Descarga de Energía (Pulse Capacitor)

• Capacitancia Nominal: 36 µF (microfaradios)

• Capacitancia Medida (en etiqueta): 38.9 µF

• Voltaje de Pico Nominal: 6 kV (6000 Volts DC)

• Voltaje de Prueba de Fábrica: 9 kV

• Voltaje de Operación Recomendado: 5.2 kV

• Construción: Carcasa de Acero Herméticamente Sellada (Oil-Filled, NO PCB’s)

• Terminales: Aisladores de alta tensión con postes roscados.

• Dimensiones: 188 mm (alto) x 114 mm (ancho) x 95 mm (grosor)

• Condición: Vintage, probado y funcional segín su capacitancia.

Historia del Fabricante: Maxwell Laboratories

Fundada en 1965, Maxwell Laboratories (más tarde Maxwell Technologies, ahora parte de General Atomics) fue pionera y líder mundial en tecnología de pulso de alta energía. Sus componentes no se encontraban en electrodomésticos; estaban en los laboratorios de investigación de defensa, en los aceleradores de partículas y en los primeros experimentos de fusión nuclear. Poseer un capacitor Maxwell de esta era es tener una pieza de la historia de la Guerra Fría y la vanguardia de la ciencia.

Preguntas Frecuentes (FAQ) del Maxwell Energy Storage Capacitor 36uF 6kV (FAQ)

P: ¿Puedo usar esto para mi equipo de mísica o un motor?
R: NO, BAJO NINGUNA CIRCUNSTANCIA. Este capacitor es para aplicaciones científicas de muy alta tensión y pulso. Usarlo en un circuito de audio o motor es extremadamente peligroso y destruirá tanto el capacitor como su equipo.

P: ¿Por qué la capacitancia medida es mayor que la nominal?
R: Es comín en capacitores de alta calidad. Los fabricantes a menudo apuntan a un valor ligeramente superior al nominal para asegurar que, incluso con una pequeía degradación a lo largo de décadas, el componente permanezca dentro de su tolerancia positiva.

P: ¿Qué es la resistencia que se ve conectada entre los terminales?
R: Es una resistencia de sangrado (bleeder resistor). Su propósito es descargar lentamente el capacitor de forma segura una vez que se apaga el equipo. NUNCA confíe ínicamente en ella; siempre descargue manualmente el capacitor como medida de seguridad adicional.

P: ¿El aceite en el interior es peligroso?
R: La etiqueta indica “NON PCB”, por lo que utiliza un aceite dieléctrico seguro como el aceite de ricino o mineral. Sin embargo, cualquier fuga debe ser tratada con precaución y el componente debe ser desechado de acuerdo con las normativas locales para residuos industriales.
