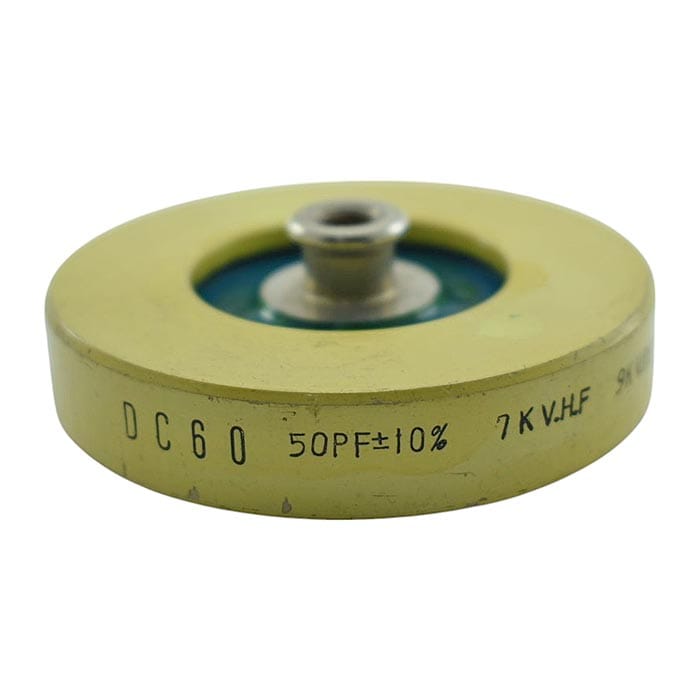

Capacitor Cerámico RF Murata DC60 50pF 7kV VHF 11KVA

Capacitor Cerámico RF Murata DC60 50pF 7kV VHF 11KVA.

Este capacitor Murata DC60 es un testimonio de la ingenierí­a de componentes de alta calidad de los aí±os 70. Diseí±ado especí­ficamente para los rigores de las aplicaciones de radiofrecuencia de alta potencia, su construcción cerámica robusta asegura una excelente estabilidad dieléctrica y capacidad para soportar altos voltajes. Los terminales están configurados para minimizar la inductancia serie equivalente (ESL), un factor crí­tico para el rendimiento óptimo en frecuencias VHF.

Su capacidad para manejar potencias reactivas de hasta 11KVA y potencias reales de 9KW lo convierte en un componente formidable para circuitos tanque, etapas de acoplamiento, filtros de potencia y otras aplicaciones donde la fiabilidad y el rendimiento bajo estrés son primordiales.

Murata, desde su fundación en 1944, ha sido un pionero en la tecnologí­a cerámica, y este capacitor es un ejemplo de su maestrí­a en la fabricación de componentes pasivos para los mercados más exigentes.

• Este es un componente electrónico vintage. Aunque las especificaciones se proporcionan segíºn los marcajes y el conocimiento comíºn, se vende “como está”, “probado funcional”,no cuenta con su empaque originaly cuenta con algíºn desgaste por el paso del tiempo y regular almacenamiento.

• Debido a su naturaleza de alta tensión y alta potencia, este componente debe ser manejado e implementado íºnicamente por personal con experiencia y conocimientos en electrónica de RF y seguridad en alta tensión.

• Recomendamos verificar las especificaciones detalladas y la idoneidad para su aplicación especí­fica antes de la compra.

(Aplicaciones Potenciales Históricas y Actuales):

• Restauración o construcción de transmisores de radioaficionado (HAM radio).

• Reparación de equipos industriales de calentamiento por RF (soldadura dieléctrica, hornos de inducción).

• Proyectos de laboratorios de alta tensión y alta frecuencia.

• Sistemas de acoplamiento de antenas de alta potencia.

• Coleccionistas de componentes electrónicos vintage.

• Etapas de potencia en equipos de radiodifusión AM/FM/TV de la época.

Medidas: diámetro 61mm x 13mm

• • Fabricante: Murata

  • Modelo (probable): DC60

  • Níºmero de Lote/Serie (visible): 309

  • Fecha de Fabricación: Mayo de 1974

  • Tipo de Capacitor: Cerámico de Disco para Potencia RF

  • Capacitancia: 50 pF (picofaradios) / 0.00005 µF (microfaradios)

  • Tolerancia: ±10%

  • Tensión de Trabajo Nominal: 7 kV (7000 Voltios) en VHF (Very High Frequency)

  • Potencia Nominal Reactiva (KVA): 11 KVA / 5 KVA (segíºn marcaje, posiblemente dependiente de condiciones)

  • Potencia Nominal Real (KW): 9 KW (segíºn marcaje, capacidad de manejo de potencia RF o disipación)

  • Construcción: Disco cerámico con terminal central y anillo de conexión externo, diseí±ado para baja inductancia y alta corriente.

  • Estado: Vintage Usado (probado con capací­metro)

1. Caracterí­sticas Tí­picas de estos Capacitores:

   • Dieléctrico Cerámico: Utilizan materiales cerámicos especiales (posiblemente basados en Titanato de Bario o similares para la época, o formulaciones especí­ficas de Murata para alta potencia y RF) que ofrecen alta constante dieléctrica, bajo factor de pérdidas (alto Q) a altas frecuencias, y buena estabilidad térmica y de tensión.

   • Baja Inductancia Serie Equivalente (ESL): La construcción en disco con terminales concéntricos o de montaje especí­fico está diseí±ada para minimizar la inductancia parásita, lo cual es crí­tico en VHF.

   • Baja Resistencia Serie Equivalente (ESR): Para manejar alta corriente RF sin sobrecalentamiento excesivo. El alto Q implica baja ESR.

   • Alta Capacidad de Corriente RF: Pueden manejar amperios de corriente RF a sus frecuencias de operación especificadas.

   • Robustez: Diseí±ados para ser mecánicamente robustos y operar en entornos industriales.

   • Disipación de Calor: La masa cerámica ayuda a disipar el calor generado por las pérdidas internas. A menudo se montan de forma que permitan una buena convección o incluso conducción a un chasis.

2. Aplicaciones Comunes (para la época y tipo):

   • Etapas de salida de transmisores de RF (radioaficionados, comerciales, radiodifusión).

   • Circuitos de acoplamiento de antena (sintonizadores de antena).

   • Circuitos tanque en osciladores de potencia.

   • Filtros de potencia RF.

   • Equipos de calentamiento industrial por RF.

   • Equipos médicos que utilizan RF (ej. diatermia).

   • Generadores de plasma.
