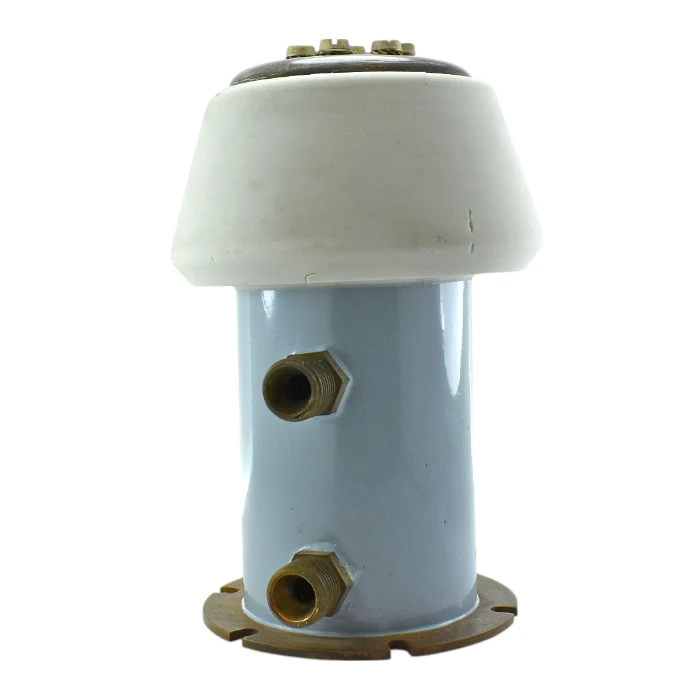

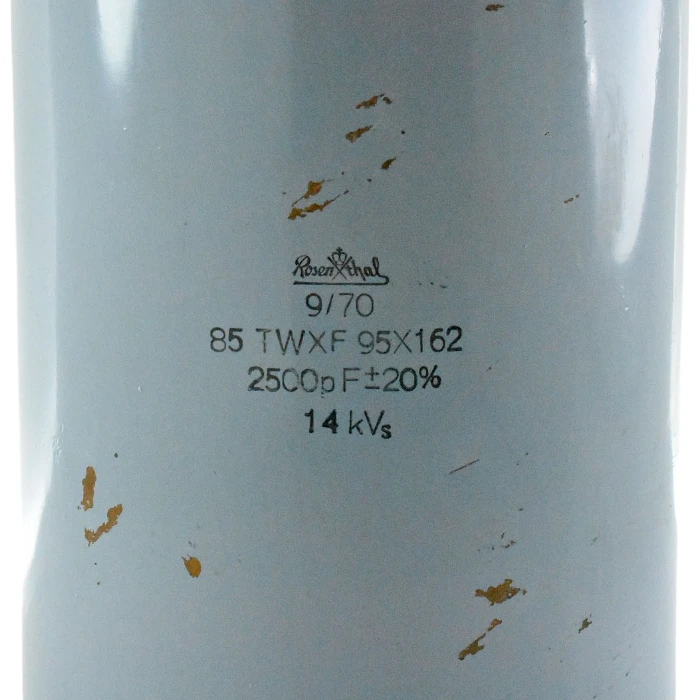

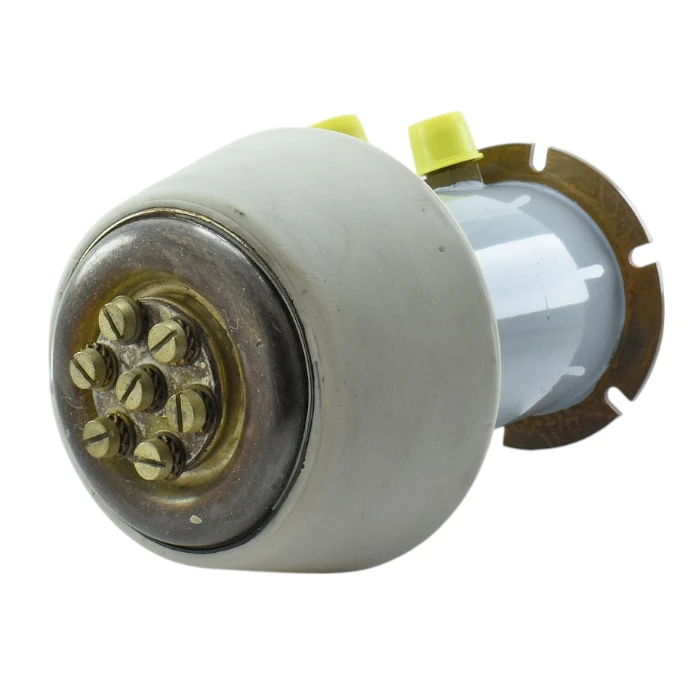

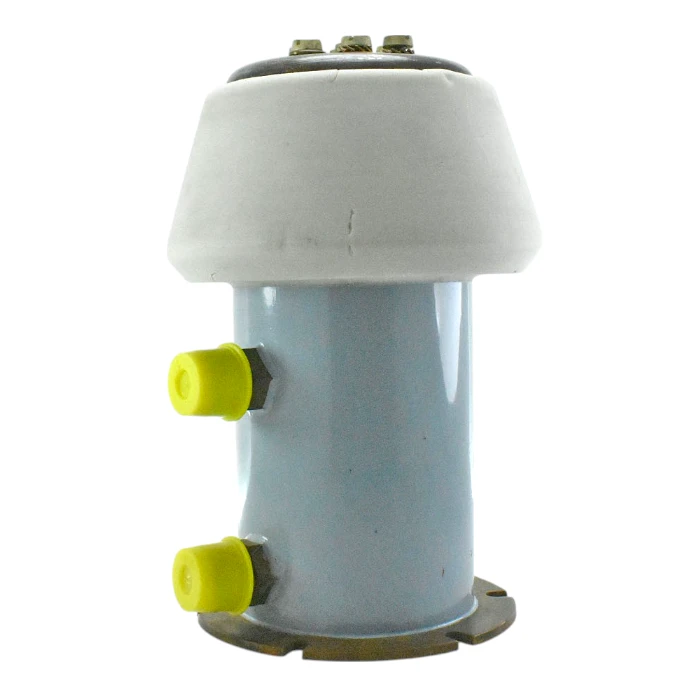

Capacitor de Potencia 2500pF 14kV Rosenthal 85TWXF
El Capacitor de Potencia 2500pF 14kV Rosenthal 85TWXF es un componente de alto rendimiento diseñado para el filtrado y desacoplo en los entornos eléctricos más hostiles. Su construcción como capacitor de potencia le permite montarse directamente sobre un chasis metálico, creando una ruta de derivación a tierra de muy baja inductancia, ideal para suprimir interferencias de alta frecuencia (EMI/RFI) en su punto de entrada.
Estado del artículo: Usado, probado, con garantía de su funcionamiento.
Sistema de Refrigeración por Agua:
La característica que define a este componente es su capacidad de refrigeración activa. Los puertos laterales roscados están diseñados para la circulación forzada de agua.
Refrigeración: Disipa eficientemente el calor generado durante la operación a alta potencia, previniendo el sobrecalentamiento y garantizando la estabilidad del componente.
Este diseío lo hace ideal para aplicaciones de trabajo continuo (100% duty cycle) donde otros componentes fallarían.
¿Para Quién Va Dirigido este Capacitor de Potencia 2500pF 14kV Rosenthal 85TWXF?
Este es un componente para especialistas que demandan máxima fiabilidad:
Ingenieros y Técnicos de Transmisión (RF): Para etapas finales de potencia en transmisores de radio AM/FM y televisión.
Especialistas en Maquinaria Industrial Pesada: Para reparar o construir equipos de calentamiento por inducción, soldadura dieléctrica y sistemas de plasma que operan de forma continua.
Restauradores de Equipos Científicos y Militares: Donde se requiere la robustez y especificaciones de componentes originales.
Profesionales de Laboratorios de Alta Tensión: Para montajes experimentales y sistemas de prueba de alta energía.
Usos y Aplicaciones Comunes de este Capacitor de Potencia 2500pF 14kV Rosenthal 85TWXF:
Los condensadores de potencia RF refrigerados por agua están diseñados para su uso en circuitos tanque de equipos RF de alta potencia, tales como equipos de calentamiento y soldadura por inducción, calentamiento dieléctrico y una variedad de aplicaciones RF especializadas.
Características Técnicas Detalladas del Capacitor de Potencia 2500pF 14kV Rosenthal 85TWXF
| Característica | Valor |
| Fabricante | Rosenthal (Alemania) |
| Modelo | 85 TWXF 95X220 |
| Tipo | Capacitor de Paso Cerámico con Refrigeración por agua |
| Capacitancia | 2500 pF (2,5 nF) |
| Tolerancia | ±20% |
| Tensión Nominal | 14 kV (14,000 Voltios) |
| Dieléctrico | Cerámica técnica de alta calidad |
| Sistema de Refrigeración | Puertos para circulación forzada de agua |
| Terminales | Conductor de paso central y base de montaje a chasis |
| Montaje | Montaje en panel / chasis (Feed-through) |
| Condición | Usado, componente vintage probado y funcional |
| Fecha de Fabricación | 3/71 (Marzo de 1971) |
Sobre el Fabricante: Rosenthal
Si bien es famosa por su porcelana fina, la división Rosenthal Technik (ahora parte de CeramTec) fue un pilar de la ingeniería alemana, especializándose en cerámica técnica para las aplicaciones más demandantes. Sus componentes, como este capacitor, fueron diseñados para la industria eléctrica, de telecomunicaciones y defensa, ganando una reputación de durabilidad extrema y fiabilidad absoluta bajo las condiciones más severas de voltaje y temperatura. Poseer un componente Rosenthal Technik es tener una pieza de historia de la ingeniería de alta potencia.
Preguntas Frecuentes (FAQ)
P: Puedo usar aceite en lugar de agua para enfriarlo?
R: No. Este capacitor está diseñado y probado para ser refrigerado por agua. El uso de otros fluidos puede no ser efectivo y podría daíar el componente.
P: ¿Cuál es la diferencia entre el modelo TWX y el TWXF?
R: El modelo TWXF incluye un borde protector de silicona que ofrece mayor resistencia a la humedad y la contaminación, haciéndolo más robusto para entornos industriales.
P: ¿Es necesario usar el sistema de refrigeración?
R: Para aplicaciones de baja potencia o intermitentes, podría funcionar sin refrigeración activa. Sin embargo, para aprovechar su capacidad nominal y usarlo en aplicaciones de alta potencia continua (para lo que fue diseñado), el sistema de refrigeración por agua es indispensable.
P: ¿Qué significa que es “de paso” (feed-through)?
R: Significa que se monta a través de un panel o chasis metálico. Esto permite que la corriente pase a través de él mientras su cuerpo, conectado al chasis (tierra), filtra eficazmente el ruido de alta frecuencia.
