Condensador Mica Aerovox 0.02µF 15kV RF Alta Potencia

Condensador Mica Aerovox 0.02µF 15kV RF Alta Potencia

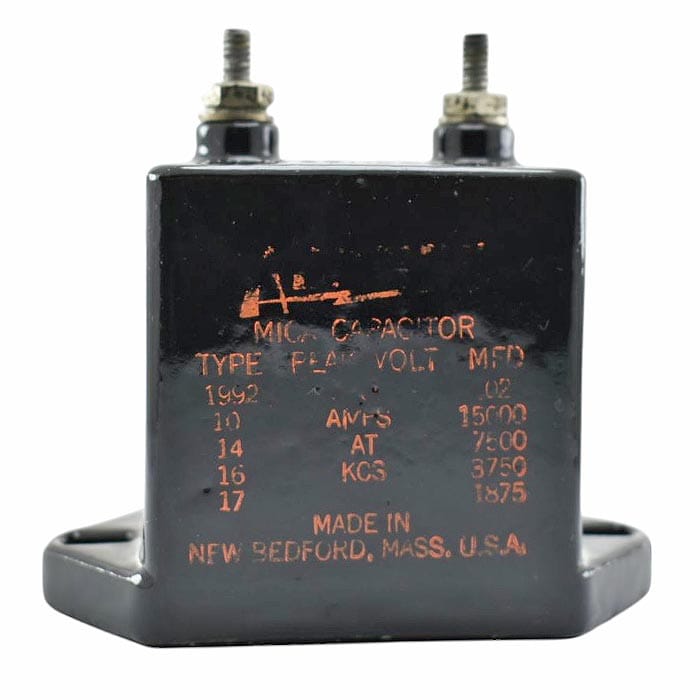

Vintage Aerovox Type 1992 Mica Capacitor – 0.02µF, 15000V – Para Transmisores RF.

Descubre el Aerovox Tipo 1992, un condensador de mica de alta calidad diseñado para las aplicaciones más exigentes en el mundo de la radiofrecuencia (RF) y la alta tensión. Fabricado en New Bedford, Massachusetts, EE. UU., por la renombrada Aerovox Corporation, este componente es un testimonio de la ingeniería y durabilidad de la época dorada de la electrónica.

Estado del artículo: Este es un componente New Old Stock (NOS), lo que significa que es nuevo y nunca usado, pero ha estado almacenado durante muchísimos aíos. Puede presentar signos cosméticos menores debido al almacenamiento,  pero es eléctricamente nuevo, probado con capacímetro, fotografías auténticas del estado actual del condensador.

• Fabricante: Aerovox Corporation

• Modelo / Tipo: 1992

• Tipo de Condensador: Mica

• Capacitancia: 0.02 MFD (Microfaradios) / 20 nF (Nanofaradios) / 20,000 pF (Picofaradios)

• Voltaje de Pico (Peak Volt): 15,000 V (15 kV)

• Corriente Máxima RF (Amps at KCS – Kilociclos por segundo):

  • 10 Amps (frecuencia no especificada en etiqueta, probablemente baja frecuencia o DC)

  • 14 Amps @ 7500 KCS (7.5 MHz)

  • 16 Amps @ 3750 KCS (3.75 MHz)

  • 17 Amps @ 1875 KCS (1.875 MHz)

• Dieléctrico: Mica plateada (Silvered Mica)

• Encapsulado: Cerámica o baquelita moldeada, sellado herméticamente.

• Terminales: Roscados, para conexión segura.

• Montaje: Base con orificios para montaje en chasis.

• Origen: Fabricado en New Bedford, Mass., U.S.A.

Condensador Mica Aerovox 0.02µF 15kV RF Alta Potencia

Características y Beneficios:

• Alta Capacidad de Voltaje: Soporta hasta 15,000 voltios de pico, ideal para etapas de alta tensión en transmisores y amplificadores de potencia.

• Manejo de Alta Corriente RF: Diseñado para circular corrientes de radiofrecuencia significativas sin sobrecalentamiento ni fallas, crucial para circuitos de tanque y acoplamiento.

• Dieléctrico de Mica Superior: La mica ofrece pérdidas extremadamente bajas (alto factor Q), una excelente estabilidad con la temperatura y la frecuencia, y una alta rigidez dieléctrica, lo que garantiza un rendimiento fiable en aplicaciones críticas de RF.

• Construcción Robusta: Su encapsulado protector y diseío industrial lo hacen resistente a condiciones adversas y vibraciones.

• Fiabilidad Comprobada: Los condensadores Aerovox de esta era son conocidos por su longevidad y rendimiento constante a lo largo de décadas.

• Ideal para Aplicaciones Vintage y de Radioaficionados: Perfecto para la restauración de equipos clásicos o para la construcción de proyectos de radioaficionados que requieren componentes de alta calidad y potencia.

Usos y Aplicaciones Típicas:

Este condensador es una elección excelente para una variedad de aplicaciones de alta potencia y radiofrecuencia, incluyendo:

• Transmisores de Radioaficionado (Ham Radio): Especialmente en bandas de HF (Alta Frecuencia) y MF (Media Frecuencia) para etapas de salida de potencia (PA), circuitos de placa de tubos de vacío, y sintonizadores de antena (ATU).

• Circuitos de Tanque de Salida RF: Para resonancia y acoplamiento de energía a la antena.

• Condensadores de Bloqueo de DC (Blocking Capacitors): En etapas de amplificación de RF para aislar voltajes de DC mientras se permite el paso de seíales de RF.

• Condensadores de Bypass: Para derivar seíales de RF a tierra.

• Filtros de RF de Alta Potencia: En la construcción de filtros paso banda, paso bajo o paso alto.

• Equipos de Calentamiento por Inducción y Dieléctrico: Donde se manejan altas corrientes y voltajes de RF.

• Restauración de Equipos de Radio Vintage: Para reemplazar componentes originales en transmisores, receptores y equipos de prueba antiguos.

• Proyectos de Electrónica de Alta Tensión: En fuentes de alimentación especiales, generadores de pulsos, etc.

Historia y Legado de Aerovox:

Aerovox Corporation fue uno de los fabricantes de condensadores más importantes del siglo XX en Estados Unidos, conocido por sus componentes de alta calidad utilizados en aplicaciones militares, industriales y comerciales. Sus condensadores de mica, en particular, establecieron un estándar de fiabilidad y rendimiento, especialmente en el campo de la radiofrecuencia. El modelo “Tipo 1992” es un ejemplo clásico de esta herencia, buscado por coleccionistas y entusiastas por igual.
