Draloric R16PAZ 57 Capacitor Cerámico 30pF ±10% 14KVs

Draloric R16PAZ 57 Capacitor Cerámico 30pF ±10% 14KVs

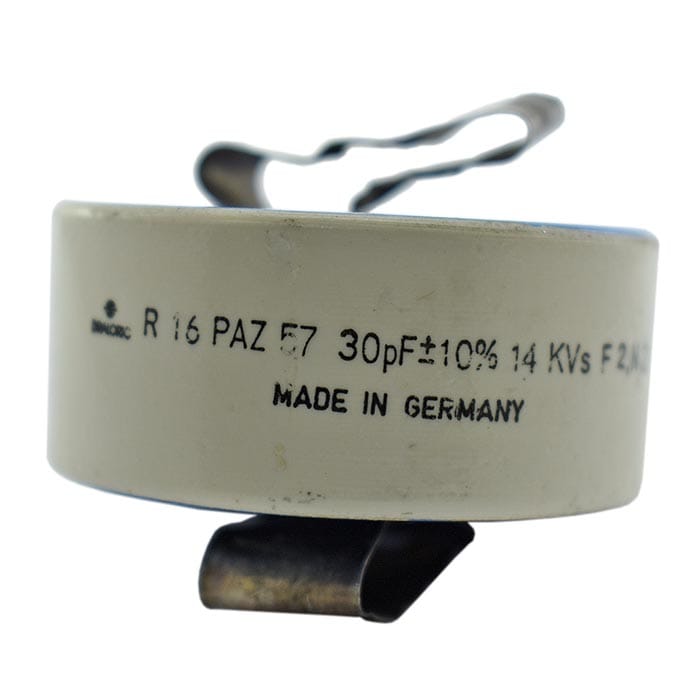

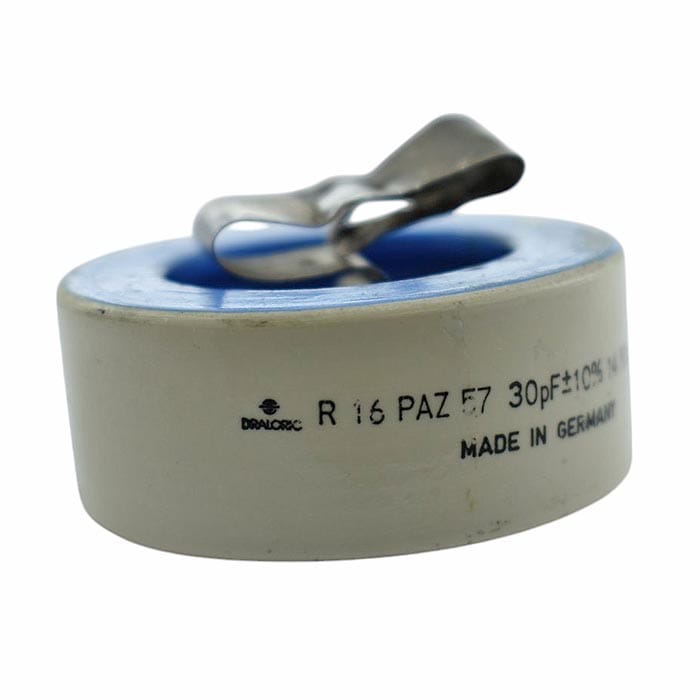

Este capacitor Draloric R16PAZ E7 es un ejemplo de la alta calidad de los componentes pasivos fabricados en Alemania. Su diseío de disco cerámico y la configuración de sus terminales están optimizados para minimizar la inductancia serie equivalente (ESL) y las pérdidas (bajo ESR / alto Q), lo que lo hace ideal para operar eficientemente a altas frecuencias en circuitos de potencia.

• Este es un componente electrónico vintage.

• Estado del artículo: “como está, fotografías auténticas”, usado, probado.

• ¡ADVERTENCIA DE SEGURIDAD! El marcaje “14 KVs” se refiere a la tensión de pulso o choque. La tensión de trabajo continua (DC o RF pico) es significativamente menor y no se especifica en el componente. El uso incorrecto o la superación de los límites operativos seguros pueden resultar en fallos del componente, daíos al equipo y riesgo de descarga eléctrica.

• Este componente debe ser manejado e implementado ínicamente por personal con experiencia y conocimientos en electrónica de RF, alta tensión y seguridad.

• Se recomienda encarecidamente consultar hojas de datos de componentes Draloric similares de la época o realizar pruebas cuidadosas en un entorno controlado para determinar los límites de operación seguros para su aplicación específica.

• Fabricante: DRALORIC (Alemania)

• Modelo/Serie: R 16 PAZ E7

• Tipo de Capacitor: Cerámico de Disco para Potencia RF

• Capacitancia: 30 pF (picofaradios) / 0.00003 µF (microfaradios)

• Tolerancia: ±10%

• Tensión Nominal de Pulso (Stossspannung): 14 KVs (14,000 Voltios de pulso). Nota: La tensión de trabajo continua es significativamente menor.

• Otros Marcajes: F2,M

• Origen: MADE IN GERMANY

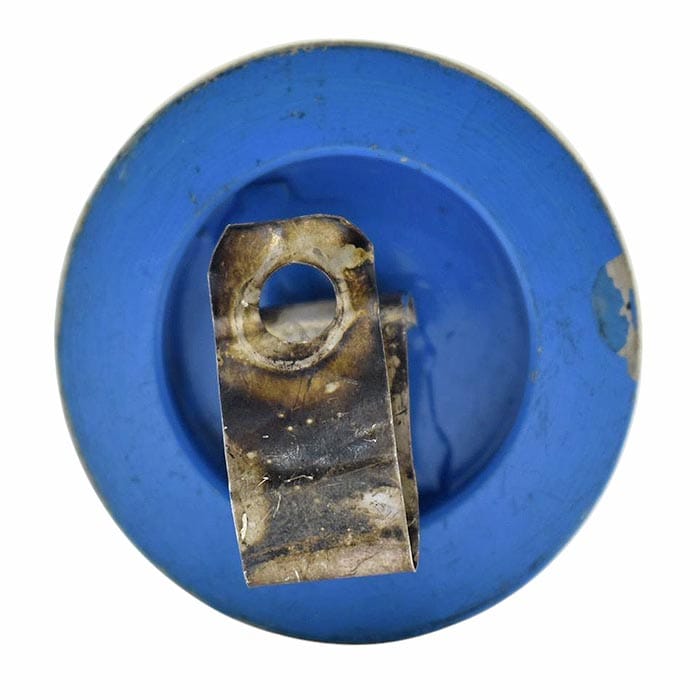

• Construción: Cuerpo cerámico de baja pérdida con terminales de baja inductancia (orificio central y clip de resorte).

• Dimensiones: (Proporcionar medidas si las tienes: diámetro, altura)

• Estado: Vintage / Usado

(Aplicaciones Potenciales Históricas y Actuales):

• Etapas de salida y acoplamiento en transmisores de radio (comerciales, radioaficionados).

• Amplificadores de potencia RF lineales y de clase C/E/F.

• Sistemas de calentamiento industrial por radiofrecuencia (RF heating).

• Equipamiento médico que utiliza energía RF (ej. diatermia, electrocirugía).

• Sintonizadores de antena (ATUs) y redes de adaptación de impedancia de alta potencia.

• Filtros pasabajos, pasabanda y de rechazo en circuitos de potencia RF.

• Laboratorios de alta frecuencia y alta tensión.



  Draloric:

  • Draloric GmbH fue un importante fabricante alemán de componentes electrónicos pasivos, especialmente resistencias y capacitores.

  • Eran conocidos por su alta calidad e ingeniería de precisión, a menudo utilizados en equipos profesionales, industriales y de telecomunicaciones.

  • En la década de 1990, Draloric fue adquirida por Vishay Intertechnology, uno de los mayores fabricantes de componentes pasivos del mundo. Por lo tanto, este componente es anterior a esa adquisición completa o de un periodo de transición.
