Análisis Técnico: Resistencia JRM 200W 6.8 Ohm Bobinada de Alto Rendimiento
La Resistencia JRM 200W 6.8 Ohm es un componente pasivo de grado industrial diseñado para aplicaciones que requieren una gestión robusta de energía y una disipación térmica eficiente. Fabricada por Japan Resistor Mfg. Co. (JRM), líder mundial en tecnología resistiva, esta unidad destaca por su construcción en cinta ondulada (Ribbon Wirewound), una característica superior a los bobinados de hilo redondo convencionales.
Características Técnicas y Versatilidad de Conexión

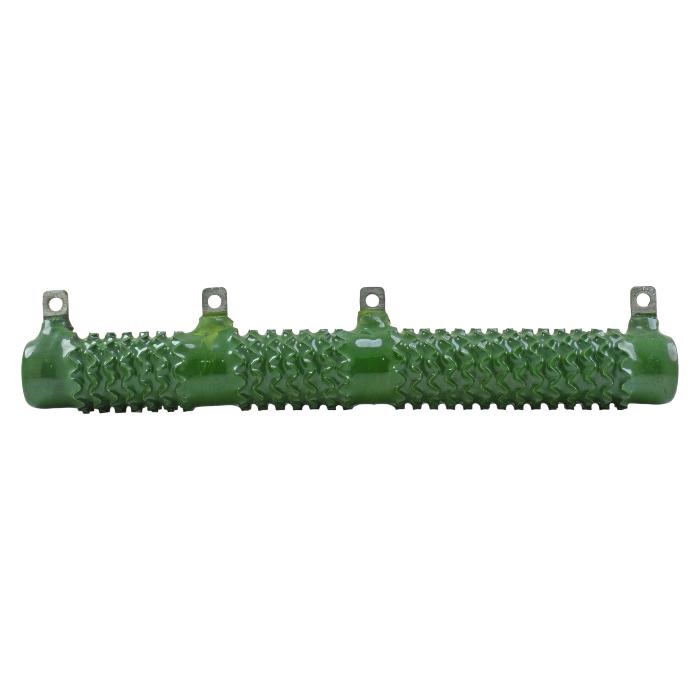

Lo que hace ínica a esta unidad es su configuración de derivaciones múltiples (Tapped Resistor). Aunque el valor total nominal es de aproximadamente 6.8 Ohmios, la resistencia dispone de cuatro terminales robustos tipo orejeta que permiten acceder a secciones independientes del elemento resistivo.

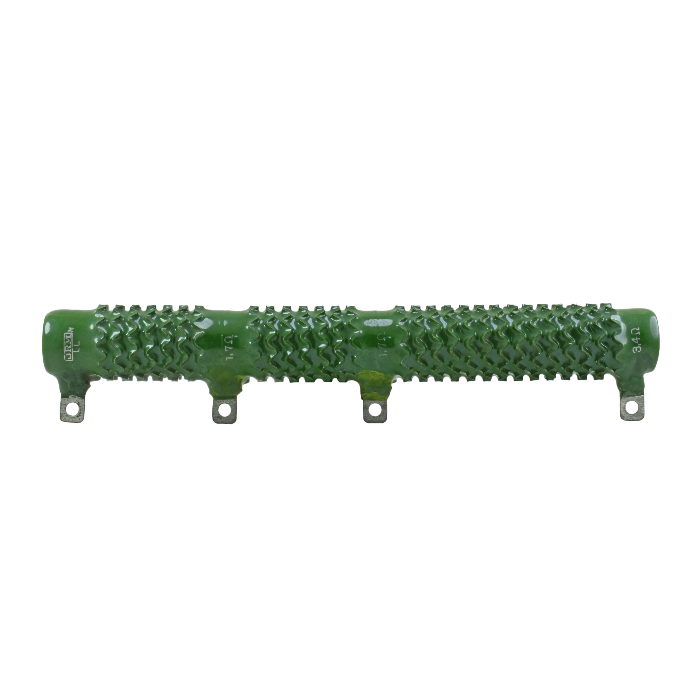

Segín las mediciones y el marcaje del fabricante, la unidad se divide en:
Sección A: 1.7 Ohm
Sección B: 1.7 Ohm
Sección C: 3.4 Ohm
Total en serie: 6.8 Ohm (Suma de todas las secciones).
Esta configuración permite al ingeniero o técnico utilizarla como una resistencia fija de 6.8Ω, o utilizar las derivaciones para crear un divisor de voltaje de alta potencia o seleccionar valores de resistencia específicos (como 3.4Ω o 5.1Ω) segín cómo se conecten los terminales.
Tecnología de Cinta Ondulada (Wave Ribbon)
A diferencia de las resistencias de alambre estándar, esta Resistencia JRM 200W 6.8 Ohm utiliza una aleación resistiva plana enrollada de canto formando ondas. Este diseío tiene dos ventajas críticas:
Mayor Superficie de Disipación: Las ondas aumentan drásticamente elárea de contacto con el aire, permitiendo un enfriamiento más rápido por convección natural.
Reducción de Inductancia: El diseío de cinta suele presentar una inductancia parásita menor que el alambre redondo, lo cual es beneficioso en circuitos con conmutación rápida.

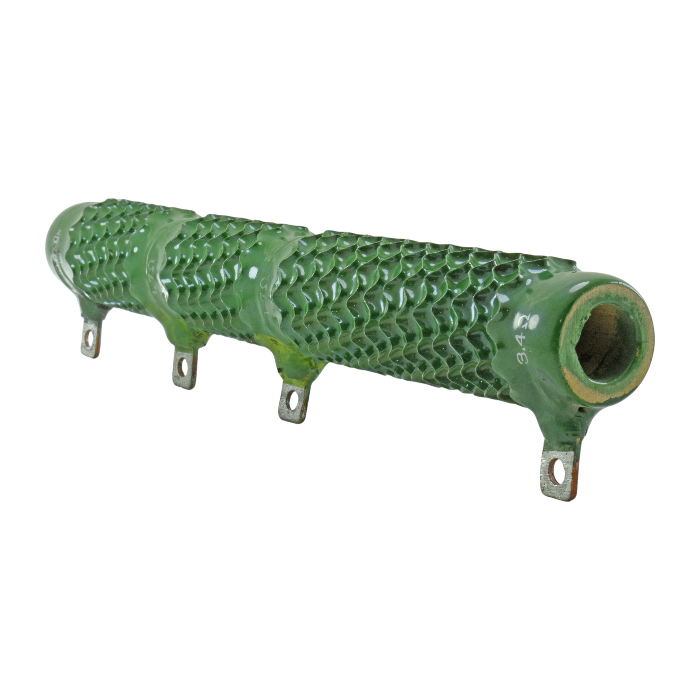

El nícleo es un tubo de cerámica de alta pureza (probablemente esteatita o alímina), capaz de soportar temperaturas extremas sin deformarse, garantizando la integridad mecánica y eléctrica a largo plazo.
Sobre la Marca: Japan Resistor Mfg. (JRM)
JRM es sinónimo de calidad japonesa. Fundada con el propósito de servir a la industria pesada y electrónica de precisión, sus componentes se encuentran habitualmente en trenes de alta velocidad, maquinaria industrial CNC y equipos de telecomunicaciones. Adquirir una resistencia JRM es garantía de durabilidad, incluso en condiciones de “New Old Stock” (NOS) o usadas, dada la robustez de sus materiales.
Aplicaciones Recomendadas
Dada su capacidad de 200W y su bajo valor óhmico, esta resistencia es ideal para:
Frenado Dinámico: Disipación de energía regenerativa en variadores de frecuencia (VFD) y servomotores.
Bancos de Carga (Dummy Loads): Pruebas de fuentes de alimentación, amplificadores de audio de alta potencia o baterías.
Arranque Suave de Motores: Limitación de corriente de inrush en grandes motores DC o bancos de capacitores.
Laboratorios de Enseíanza e I+D: Su capacidad de ofrecer múltiples valores de resistencia en una sola unidad la hace perfecta para mesas de trabajo.
Estado y Verificación
Este producto se ofrece en condición funcional verificada. Se han realizado pruebas con multímetro de precisión para confirmar la continuidad y los valores óhmicos de cada sección (1.7Ω, 1.7Ω y 3.4Ω), asegurando que no existen cortes en el bobinado. Se entrega sin caja original.
Preguntas Frecuentes (FAQ) – Schema Markup
P: ¿Para qué sirven los 4 terminales de la Resistencia JRM 200W 6.8 Ohm?
R: Los terminales permiten utilizar la resistencia completa (6.8 Ohm) o acceder a sus secciones internas (1.7 Ohm y 3.4 Ohm). Esto permite usarla como un divisor de voltaje o seleccionar diferentes valores de resistencia segín la necesidad del circuito.
P: ¿Esta resistencia se calienta mucho durante su uso?
R: Sí, es normal. Al ser una resistencia de potencia de 200W, está diseñada para disipar energía en forma de calor. Se recomienda instalarla en un lugar ventilado y no tocarla durante su funcionamiento. Su diseío ondulado ayuda a enfriarla más rápido.
P: ¿Puedo usar esta resistencia para audio?
R: Técnicamente sí, como “Dummy Load” (Carga ficticia) para probar amplificadores de potencia. Sin embargo, no se recomienda para crossovers pasivos de alta fidelidad debido a que las resistencias bobinadas pueden tener cierta inductancia.
P: ¿Cómo se monta o fija esta resistencia?
R: Debido al calor que genera, debe montarse sobre soportes cerámicos o metálicos que la mantengan alejada de superficies inflamables. El nícleo hueco permite pasar una varilla roscada larga (con arandelas aislantes) o usar abrazaderas en los extremos.
